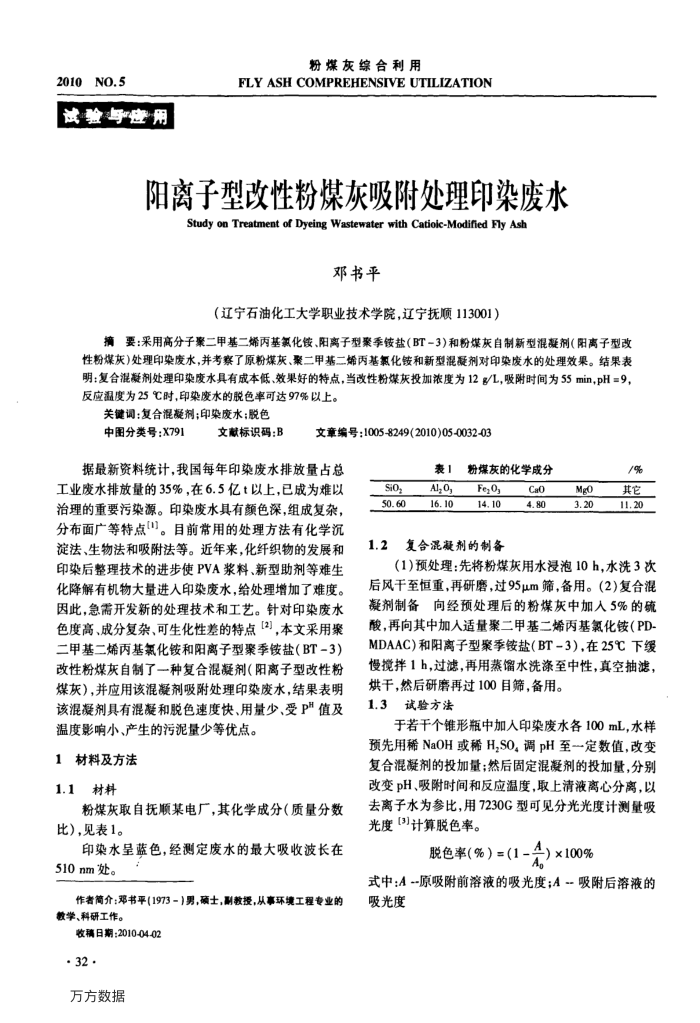

2010NO.5
试验与进用
粉煤灰综合利用
FLY ASHCOMPREHENSIVEUTILIZATION
阳离子型改性粉煤灰吸附处理印染废水 Study on Treatment of Dyeing Wastewater with Catioic-Modified Fly Ash
邓书平
（辽宁石油化工大学职业技术学院，辽宁抚顺113001）
摘要：采用高分子聚二甲基二烯丙基氯化铵、阳离子型聚季铵盐（BT-3)和粉煤灰自制新型混凝剂（阳离子型改性粉煤灰)处理印染废水，并考察了原粉煤灰、聚二甲基二烯丙基氧化铵和新型混凝剂对印染废水的处理效果。结果表反应温度为25℃时，印染废水的脱色率可达97%以上。
关键调：复合混凝剂；印染废水；脱色
中图分类号：X791
文献标识码：B
文章编号：1005-8249(2010)05-0032-03
据最新资料统计，我国每年印染废水排放量占总工业废水排放量的35%，在6.5亿t以上，已成为难以治理的重要污染源。印染废水具有颜色深，组成复杂，分布面广等特点。目前常用的处理方法有化学沉淀法、生物法和吸附法等。近年来，化纤织物的发展和印染后整理技术的进步使PVA浆料、新型助剂等难生化降解有机物大量进入印染废水，给处理增加了难度。因此，急需开发新的处理技术和工艺。针对印染废水色度高、成分复杂、可生化性差的特点[2】，本文采用聚二甲基二烯丙基氟化铵和阳离子型聚季铵盐（BT-3）改性粉煤灰自制了一种复合混凝剂（阳离子型改性粉煤灰），并应用该混凝剂吸附处理印染废水，结果表明该混凝剂具有混凝和脱色速度快、用量少、受P"值及温度影响小、产生的污泥量少等优点。
1材料及方法 1.1材料
粉煤灰取自抚顺某电厂，其化学成分（质量分数比），见表1。
印染水呈蓝色，经测定废水的最大吸收波长在 510nm处。
作者简介：邓书平(1973-)男，硕士，副教授，从事环境工程专业的教学、科研工作。
收稿日期：2010-04-02·32·
万方数据
sio, 50.60
表1 Al,0, 16.10
粉煤灰的化学成分
Fe,0, 14.10
1.2复合混凝剂的制备
Cao 4.80
Mgo 3.20
%/ 其它 11.20
(1)预处理：先将粉煤灰用水浸泡10h，水洗3次后风干至恒重，再研磨，过95μm筛，备用。（2）复合混凝剂制备向经预处理后的粉煤灰中加人5%的硫酸，再向其中加人适量聚二甲基二烯丙基氯化铵（PD-MDAAC)和阳离子型聚季铵盐（BT-3），在25℃下缓慢搅拌1h，过滤，再用蒸馏水洗涤至中性，真空抽滤，
烘干，然后研磨再过100目筛，备用。 1.3试验方法
于若干个锥形瓶中加人印染废水各100mL，水样预先用稀NaOH或稀H,SO，调pH至定数值，改变复合混凝剂的投加量；然后固定混凝剂的投加量，分别改变pH、吸附时间和反应温度，取上清液离心分离，以去离子水为参比，用7230G型可见分光光度计测量吸光度[3]计算脱色率。
脱色率(% )=(1 -会) ×100%
An
式中;A-原吸附前溶液的吸光度A吸附后溶液的吸光度
