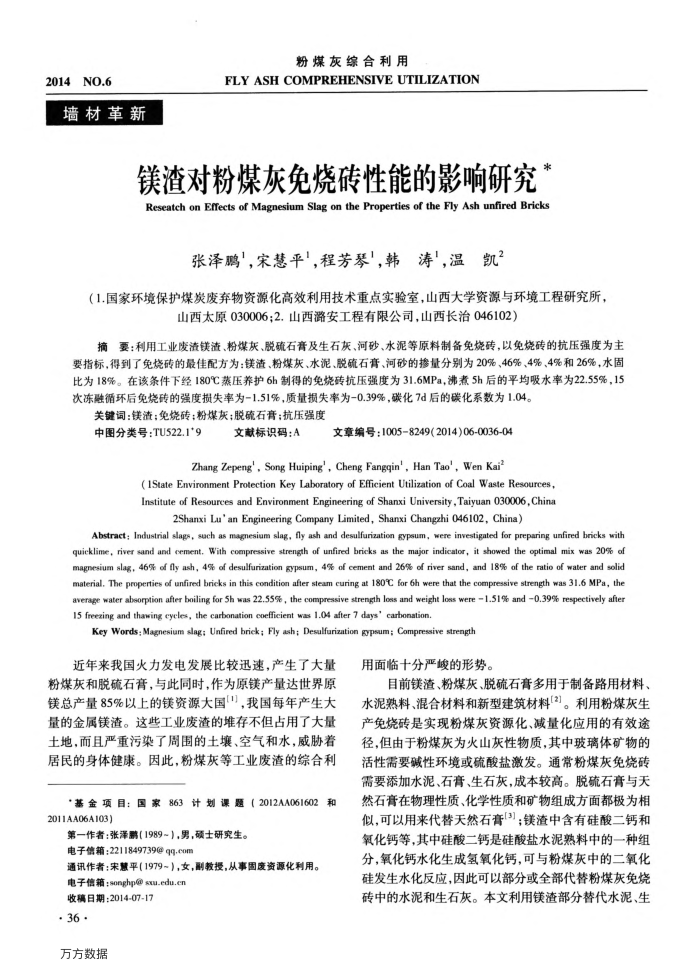

2014NO.6
墙材革新
粉煤灰综合利用
FLY ASH COMPREHENSIVE UTILIZATION
镁渣对粉煤灰免烧砖性能的影响研究 Reseatch on Effects of Magnesium Slag on the Properties of the Fly Ash unfired Bricks
张泽鹏，宋慧平'，程芳琴'，韩涛，温凯？
（1.国家环境保护煤炭废弃物资源化高效利用技术重点实验室，山西大学资源与环境工程研究所，
山西太原030006；2.山西潞安工程有限公司，山西长治046102）
摘要：利用工业废流镁渣、粉煤灰、脱硫石膏及生石灰、河砂、水泥等原料制备免烧砖，以免烧砖的抗压强度为主要指标，得到了免烧砖的最佳配方为：镁渣、粉煤灰、水泥、脱硫石膏、河砂的掺量分别为20%、46%、4%、4%和26%，水固比为18%。在该条件下经180℃蒸压养护6h制得的免烧砖抗压强度为31.6MPa，沸煮5h后的平均吸水率为22.55%，15 次冻融循环后免烧砖的强度损失率为-1.51%，质量损失率为-0.39%，碳化7d后的碳化系数为1.04。
关键词：镁渣：免烧砖：粉煤灰；脱硫右膏：抗压强度
中图分类号：TU522.1*9
文献标识码：A
文章编号：10058249(2014)06-0036-04
Zhang Zepeng', Song Huiping', Cheng Fangqin', Han Tao', Wen Kai?
( 1State Environment Protection Key Laboratory of Efficient Utilization of Coal Waste Resources, Institute of Resources and Environment Engineering of Shanxi University, Taiyuan 030006, China
2Shanxi Lu'an Engineering Company Limited, Shanxi Changzhi 046102, China)
Abstract; Industrial slags, such as magnesium slag, fly ash and desulfurization gypsum, were investigated for preparing unfired bricks with quicklime, river sand and cement. With compressive strength of unfired bricks as the major indicator, it showed the optimal mix was 20% of magnesium slag, 46% ofly ash, 4% of desulfuritation gypsum, 4% eof cement and 26% of river sand, and 18% of the natio of water and solid material. The properties of unfired bricks in this condition afler steam curing at 180°C for 6h were that the compressive strength was 31.6 MPa, the average water absorption after boiling for 5h was 22.55%, the compressive strength loss and weight loss were 1.51% and 0.39% respectively afier 15 freezing and thawing cyeles, the carbonation coefficient was 1.04 after 7 days' carbonation.
Key Words; Magnesium slag; Unfired brick; Fly ash; Desulfurization gypsum; Compressive strength
近年来我国火力发电发展比较迅速，产生了大量粉煤灰和脱硫石膏，与此同时，作为原镁产量达世界原镁总产量85%以上的镁资源大国11），我国每年产生大量的金属镁渣。这些工业废渣的堆存不但占用了大量土地，而且严重污染了周围的土壤、空气和水，威胁着居民的身体健康。因此，粉煤灰等工业废渣的综合利
基金项目：国家863计划课题（2012AA061602和 2011AA06A103)
第一作者：张泽鹦（1989~），男，硕士研究生。电子信箱：2211849739@qq.com
通讯作者：宋慧平（1979~），女，副教授，从事固度资源化利用。电子信箱：songhp@sxu.edu.cn
收稿日期：2014-07-17· 36·
万方数据
用面临十分严峻的形势。
目前镁渣、粉煤灰、脱硫石膏多用于制备路用材料、水泥熟料、混合材料和新型建筑材料"。利用粉煤灰生产免烧砖是实现粉煤灰资源化、减量化应用的有效途径，但由于粉煤灰为火山灰性物质，其中玻璃体矿物的活性需要碱性环境或硫酸盐激发。通常粉煤灰免烧砖需要添加水泥、石膏、生石灰，成本较高。脱硫石膏与天然石膏在物理性质、化学性质和矿物组成方面都极为相似，可以用来代替天然石膏！3；镁渣中含有硅酸二钙和氧化钙等，其中硅酸二钙是硅酸盐水泥熟料中的一种组分，氧化钙水化生成氢氧化钙，可与粉煤灰中的二氧化硅发生水化反应，因此可以部分或全部代替粉煤灰免烧砖中的水泥和生石灰。本文利用镁渣部分替代水泥、生
