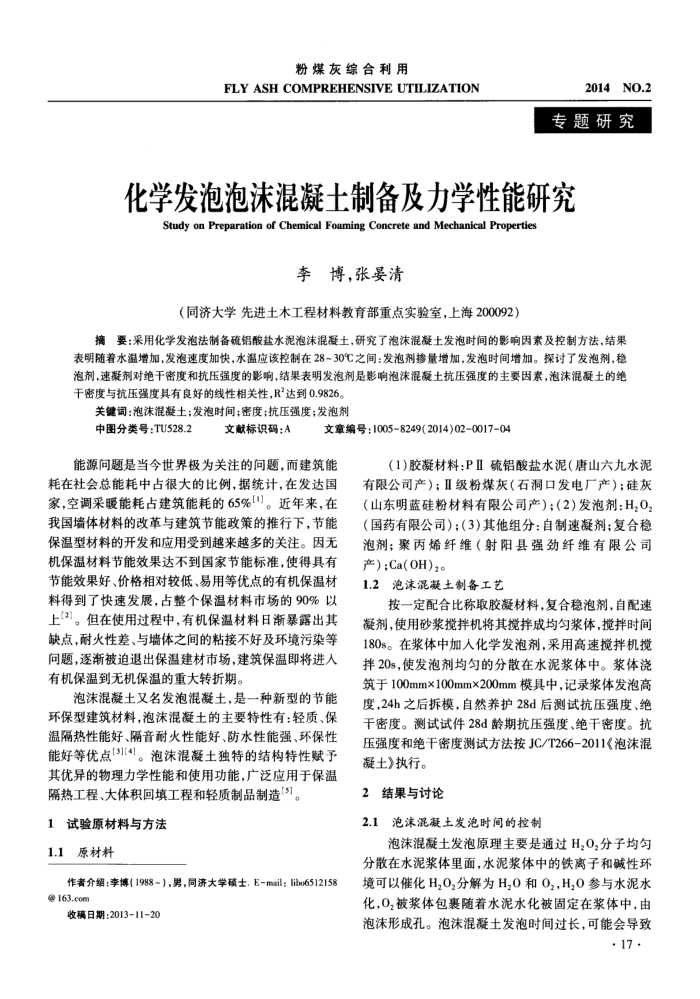

粉煤灰综合利用
FLY ASH COMPREHENSIVE UTILIZATION
2014NO.2 专题研究
化学发泡泡沫混凝土制备及力学性能研究 Study on Preparation of Chemical Foaming Concrete and Mechanical Properties
李博，张晏清
（同济大学先进土木工程材料教育部重点实验室，上海200092）
摘要：采用化学发泡法制备硫铝酸盐水泥泡沫混能土，研究了泡沫混凝土发泡时间的影响因素及控制方法，结果表明随着水温增加，发泡速度加快，水温应该控制在28~30℃之间：发泡剂掺量增加，发泡时间增加。探讨了发泡剂，稳泡剂，速凝剂对绝干密度和抗压强度的影响，结果表明发泡剂是影响泡混凝土抗压强度的主要因素，泡沫混凝土的绝干密度与抗压强度具有良好的线性相关性，R达到0.9826。
关键词：泡沫混凝土：发泡时间；密度：抗压强度；发泡剂
中图分类号：TU528.2
文献标识码：A
文章编号：10058249(2014)02-001704
能源间题是当今世界极为关注的问题，而建筑能耗在社会总能耗中占很大的比例，据统计，在发达国家，空调采暖能耗占建筑能耗的65%[1]。近年来，在我国墙体材料的改革与建筑节能政策的推行下，节能保温型材科的开发和应用受到越来越多的关注。因无机保温材料节能效果达不到国家节能标准，使得具有节能效果好、价格相对较低、易用等优点的有机保温材料得到了快速发展，占整个保温材料市场的90%以上[2]。但在使用过程中，有机保温材料日渐暴露出其缺点，耐火性差、与墙体之间的粘接不好及环境污染等问题，逐渐被迫退出保温建材市场，建筑保温即将进入有机保温到无机保温的重大转折期。
泡沫混凝土又名发泡混凝土，是一种新型的节能环保型建筑材料，泡沫混凝土的主要特性有：轻质、保温隔热性能好、隔音耐火性能好、防水性能强、环保性能好等优点[3][4]。泡沫混凝土独特的结构特性赋予其优异的物理力学性能和使用功能，广泛应用于保温隔热工程、大体积回填工程和轻质制品制造[5]。
1试验原材料与方法 1.1原材料
作者介绍：李博（1988~），男，同济大学硕士，E-mail：libo6512158 163.com
收稿日期：2013-11-20
（(1)胶凝材料：PⅡ硫铝酸盐水泥（唐山六九水泥有限公司产）；Ⅱ级粉煤灰（石洞口发电厂产)；硅灰（山东明蓝硅粉材料有限公司产）；(2)发泡剂：H,0（国药有限公司）；（3）其他组分：自制速凝剂；复合稳泡剂；聚丙烯纤维（射阳县强劲纤维有限公司产);Ca(OH)20
1.2泡沫混凝土制备工艺
按一定配合比称取胶凝材料，复合稳泡剂，自配速凝剂，使用砂浆搅拌机将其搅拌成均匀浆体，搅拌时间 180s。在浆体中加人化学发泡剂，采用高速搅拌机搅拌20s，使发泡剂均匀的分散在水泥浆体中。浆体浇筑于100mm×100mm×200mm模具中，记录浆体发泡高度，24h之后拆模，自然养护28d后测试抗压强度、绝干密度。测试试件28d龄期抗压强度、绝干密度。抗压强度和绝干密度测试方法按JC/T266-2011《泡沫混
凝土》执行。 2结果与讨论
2.1泡沫混凝土发泡时间的控制
泡沫混凝土发泡原理主要是通过H,0,分子均匀分散在水泥浆体里面，水泥浆体中的铁离子和碱性环境可以催化H,O,分解为H,O和O2,H,O参与水泥水化，O被浆体包裹随着水泥水化被固定在浆体中，由泡沫形成孔。泡沫混凝土发泡时间过长，可能会导致
· 17 ·
