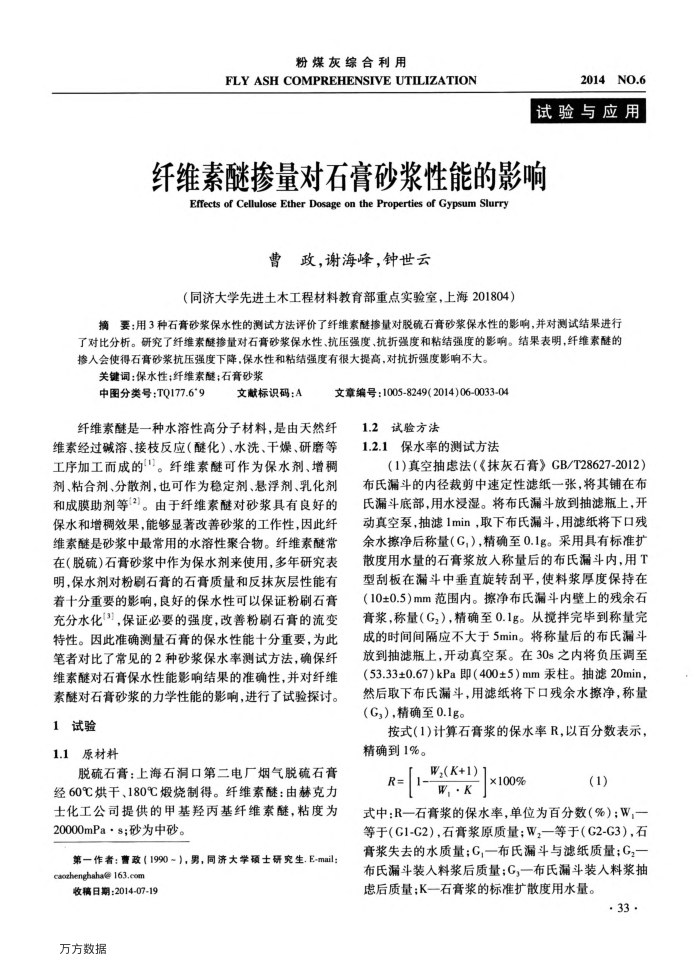

粉煤灰综合利用
FLYASHCOMPREHENSIVE UTILIZATION
2014NO.6
试验与应用
纤维素醚掺量对石膏砂浆性能的影响 Effects of CelluloseEtherDosage on theProperties of GypsumSlurry
曹政，谢海峰，钟世云
（同济大学先进土木工程材料教育部重点实验室，上海201804）
摘要：用3种石育砂浆保水性的测试方法评价了纤维素醛掺量对脱硫石育砂浆保水性的影响，并对测试结果进行了对比分析。研究了纤维素醛掺量对石膏砂浆保水性、抗压强度、抗折强度和粘结强度的影响。结果表明，纤维素醛的掺人会使得石育砂浆抗压强度下降，保水性和粘结强度有很大提高，对抗折强度影响不大。
关键词：保水性；纤维素醚；石膏砂浆
中图分类号：TQ177.6"9
文献标识码：A
文章编号：1005-8249(2014)06-0033-04
纤维素醚是一种水溶性高分子材料，是由天然纤
维素经过碱溶、接枝反应（醛化）、水洗、十燥、研磨等工序加工而成的"。纤维素醚可作为保水剂、增稠剂、粘合剂、分散剂，也可作为稳定剂、悬浮剂、乳化剂和成膜助剂等2)。由于纤维素醚对砂浆具有良好的保水和增稠效果，能够显著改善砂浆的工作性，因此纤维素醛是砂浆中最常用的水溶性聚合物。纤维素醚常在（脱硫）石膏砂浆中作为保水剂来使用，多年研究表明，保水剂对粉剧石膏的石膏质量和反抹灰层性能有着十分重要的影响，良好的保水性可以保证粉刷石膏充分水化3)，保证必要的强度，改善粉剧石膏的流变特性。因此准确测量石膏的保水性能十分重要，为此笔者对比了常见的2种砂浆保水率测试方法，确保纤维素醛对石膏保水性能影响结果的准确性，并对纤维素醚对石膏砂浆的力学性能的影响，进行了试验探讨。
1试验
1.1原材料
脱硫石膏：上海石洞口第二电厂烟气脱硫石膏经60℃烘干、180℃缎烧制得。纤维素醚：由赫克力士化工公司提供的甲基羟丙基纤维素醚，粘度为 20000mPa·s；砂为中砂。
第一作者：曹政（1990~），男，同济大学硕士研究生.E-mail： caohenghaha@ 163.com
收稿日期：2014-07-19 万方数据
1.2试验方法
1.2.1保水率的测试方法
（1)真空抽虑法（《抹灰石膏》CB/T28627-2012）布氏漏斗的内径裁剪中速定性滤纸一张，将其铺在布氏漏斗底部，用水浸湿。将布氏漏斗放到抽滤瓶上，开动真空泵，抽滤1min，取下布氏漏斗，用滤纸将下口残余水擦净后称量（C,），精确至0.1g。采用具有标准扩散度用水量的石膏浆放人称量后的布氏漏斗内，用T 型刮板在漏斗中垂直旋转刮平，使料浆厚度保持在（10±0.5）mm范围内。擦净布氏漏斗内壁上的残余石膏浆，称量（G,），精确至0.1g。从搅拌完毕到称量完成的时间间隔应不大于5min。将称量后的布氏漏斗放到抽滤瓶上，开动真空泵。在30s之内将负压调至(53.33±0.67）kPa即（400±5）mm汞柱。抽滤20min，然后取下布氏漏斗，用滤纸将下口残余水擦净，称量（Gs），精确至0.1g。
按式(1)计算石育浆的保水率R，以百分数表示，精确到1%。
W,(K+1) R=1-
W,·K
×100%
(1)
式中：R一石膏浆的保水率，单位为百分数（%)；W，一等于（G1-C2），石膏浆原质量；W，一等于（G2-G3），石膏浆失去的水质量：G,一布氏漏斗与滤纸质量；G,一布氏漏斗装人料浆后质量：G,一布氏漏斗装入料浆抽虑后质量；K一石膏浆的标准扩散度用水量。
·33.
