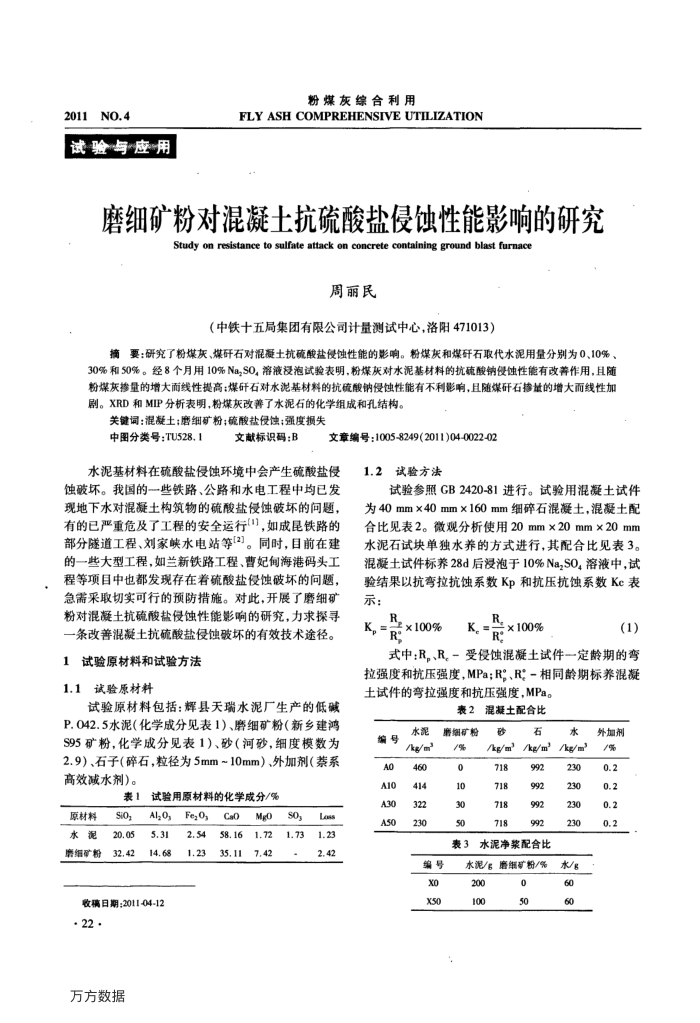

2011
NO.4
试验与应用
粉煤灰综合利用
FLYASHCOMPREHENSIVEUTILIZATION
磨细矿粉对混凝土抗硫酸盐侵蚀性能影响的研究
Study on resistance to sulfate attack on concrete containing ground blast furnace
周丽民
（中铁十五局集团有限公司计量测试中心，洛阳471013）
摘要：研究了粉煤灰、煤研石对混凝土抗硫酸盐侵蚀性能的影响。粉煤灰和煤研石取代水泥用量分别为0、10%、 30%和50%。经8个月用10%Na,S0，溶液浸泡试验表明，粉煤灰对水泥基材料的抗硫酸钠侵蚀性能有改善作用，且随粉煤灰掺量的增大而线性提高：煤研石对水泥基材料的抗硫酸钠侵蚀性能有不利影响，且随煤研石掺量的增大而线性加剧。XRD和MIP分析表明，粉煤灰改善了水泥石的化学组成和孔结构。
关键词：混凝土；磨细矿粉；硫酸盐侵蚀；强度损失
中图分类号：TU528.1
文献标识码：B
文章编号：1005-8249(2011)04-0022-02
水泥基材料在硫酸盐侵蚀环境中会产生硫酸盐侵蚀破坏。我国的些铁路、公路和水电工程中均已发现地下水对混凝土构筑物的硫酸盐侵蚀破坏的问题，有的已严重危及了工程的安全运行(1]，如成昆铁路的部分隧道工程、刘家峡水电站等[2]。同时，目前在建的一些大型工程，如兰新铁路工程、曹妃甸海港码头工程等项目中也都发现存在着硫酸盐侵蚀破坏的问题，急需采取切实可行的预防措施。对此，开展了磨细矿粉对混凝土抗硫酸盐侵蚀性能影响的研究，力求探寻一条改善混凝土抗硫酸盐侵蚀破坏的有效技术途径。
试验原材料和试验方法 1.1试验原材料
试验原材料包括：辉县天瑞水泥厂生产的低碱 P.042.5水泥（化学成分见表1）、磨细矿粉（新乡建鸿 S95矿粉，化学成分见表1）、砂（河砂，细度模数为 2.9）、石子（碎石，粒径为5mm~10mm）、外加剂（萘系高效减水剂)。
表1
原材料水泥磨细矿粉
fois 20.05 32.42
试验用原材料的化学成分/%
Al,o, 5.31 14.68
收稿日期：2011-04-12·22
万方数据
Fe,O, 2.54 1.23
Cao 58.16 35.11
Mgo 1.72 7.42
sO, 1.73
Loss 1.23 2.42
1.2试验方法
试验参照GB2420-81进行。试验用混凝土试件为40mm×40mm×160mm细碎石混凝土，混凝土配合比见表2。微观分析使用20mm×20mm×20mm 水泥石试块单独水养的方式进行，其配合比见表3。混凝土试件标养28d后浸泡于10%Na,S04溶液中，试验结果以抗弯拉抗蚀系数Kp和抗压抗蚀系数Kc表示：
R K
%001x R
R. K_=
x100% R
(1)
式中：R。、R，受侵蚀混凝土试件一定龄期的弯拉强度和抗压强度，MPa；R’、R’-相同龄期标养混凝土试件的弯拉强度和抗压强度，MPa。
表2
编号 A0 A10 A30 A50
水泥/kg/ma 460 414 322 230
磨细矿粉/% 0 10 30 50
混凝土配合比
砂/kg/m 718 718 718 718
石/kg/m 992 992 992 992
表3水泥净浆配合比
编号 xo x50
水泥/g磨细矿粉/%
200 100
0 50
水/kg/m 230 230 230 230
水/g 60 60
外加剂/% 0.2 0.2 0.2 0.2
