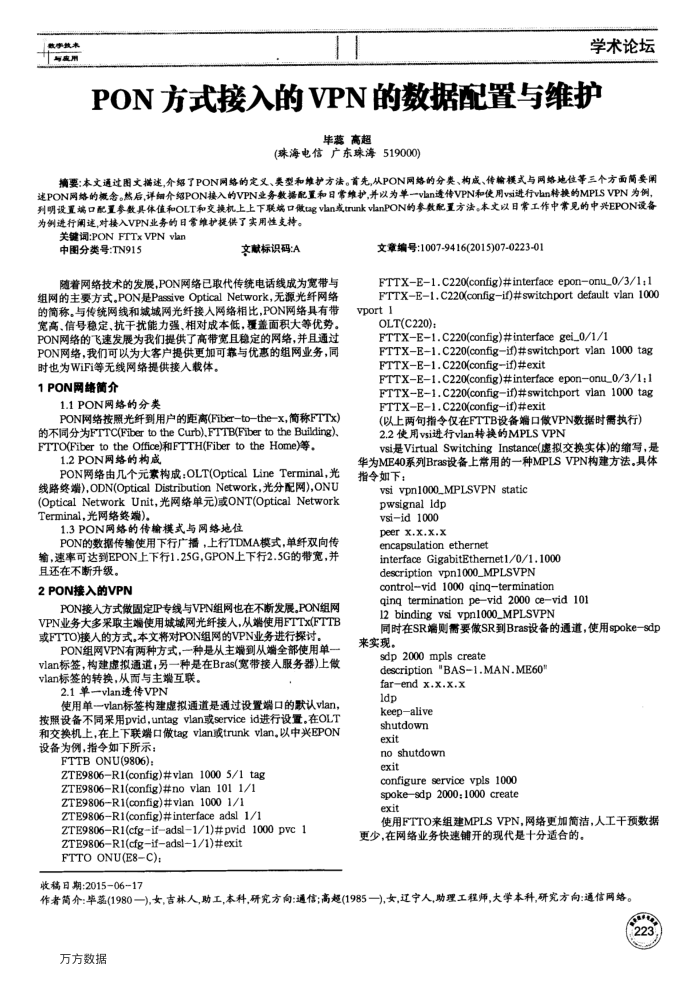

PON方式接入的VPN的数据配置与维护
毕落高超
(珠海电信广东珠海519000)
摘要：本文通过图文据述，介绍了PON网络的定叉、类型和维护方法。首先,从PON网熔的分类、构成、传输模式与网络地位等三个方面商要闲速PON网络的概舍。然后，详细介绍PON接入的VPN业务数据配置和日常维护，并以为单一van适传VPN和使用vsi进行vlun转换的MPLSVPN为例，列明设置端口配置参数具体值和OLT和交换机上上下联端口做tagvlan或trunkvlanPON的参数配置方法。本文以日常工作中常见的中兴EPON设备为例进行闹速，对接入VPN业务的日常维护提供了实用性支持。
关键词:PON FTTxVPN vlan 中图分类号：TN915
文献标识码:A
随着网络技术的发展，PON网络已取代传统电话线成为宽带与组网的主要方式。PON是PassiveOpticalNetwork，无源光纤网络的简称。与传统网线和城城网光纤接人网络相比，PON网络具有带宽高、信号稳定、抗干扰能力强、相对成本低，覆盖面积大等优势。 PON网络的飞速发展为我们提供了高带宽且稳定的网络，并且通过 PON网络，我们可以为大客户提供更加可靠与优惠的组网业务，同
时也为WiFi等无线网络提供接人载体。 1PON网络简介
1.1PON网络的分类
PON网络按照光纤到用户的距高(Fiber-to-the-x，简称FTTx) 的不同分为FTTC(FibertotheCurb)FTTB(FibertotheBuilding) FTTO(Fiber to the Office)和FTTH(Fiber to the Home)等。
1.2PON网络的构成
PON网络由几个元索构成：OLT(OpticalLineTerminal，光线路终端)，ODN(OpticalDistributionNetwork，光分配网)，ONU(OpticalNetworkUnit，光网络单元)或ONT(OpticalNetwork Terminal，光网络终端)。
1.3PON网络的传榆模式与网络地位
PON的数据传输使用下行广播，上行TDMA模式，单纤双向传输，速率可达到EPON上下行1.25G，GPON上下行2.5G的带宽，并且还在不断升级。
2PON接入的VPN
PON接人方式做固定IP专线与VPN组网也在不断发展。PON组网 VPN业务大多采取主端使用城城网光纤接人,从端使用FTTx(FTTB 或FTTO)接人的方式。本文将对PON组网的VPN业务进行探讨。
PON组网VPN有两种方式，一种是从主端到从端全部使用单一 vlan标签，构建虚拟通道，另一种是在Bras(宽带接人服务器)上做 vlan标签的转换，从面与主增互联，
2.1单vlan透传VPN
使用单一vlan标签构建虚拟通道是通过设置端口的默认vlan，按照设备不同采用pvid，untagvlan或serviceid进行设置，在OLT 和交换机上，在上下联端口做tagvlan或trunkvlan。以中兴EPON 设备为例，指令如下所示：
FTTB ONU(9806):
ZTE9806R1(config)#vlan 1000 5/1 tag ZTE9806R1(config)#no vlan 101 1/1 ZTE9806R1(config)#vlan 1000 1/1 ZTE9806R1(config)#interface adsl 1/1
ZTE9806R1(cfg-ifadsl1/1)#pvid 1000 pvc 1
ZTE9806R1(cfgifadsl1/1)#exit FTTO ONU(E8C):
文章编号：1007-9416(2015)07-0223-01
FTTXE1.C220(config)#interface epononu_0/3/1:1 FTTXE1,C220(configif)#switchport default vlan 1000
vport1
OLT(C220):
FTTXE1. C220(config)#interface gei_0/1/1
FTTXE1.C220(configif)#switchport vian 1000 tag FTTXE1.C220(config-if)#exit
FTTXE1.C220(config)#interface epononu_0/3/1:1 FTTXE-1.C220(configif)#switchport vlan 1000 tag FTTXE1.C220(configif)#exit
(以上两句指令仅在FTTB设备端口做VPN数据时需执行) 2.2使用vsi进行vlan转换的MPLSVPN
vsi是VirtualSwitchingInstance(虚拟交换实体）的缩写，是华为ME40系列Bras设备上常用的一种MPLSVPN构建方法。具体指令如下：
vsi vpn1000_MPLSVPN static
pwsignal Idp vsiid 1000 peer x.x.x.x
encapsulation ethernet
interface GigabitEthernet1/0/1.1000 description vpn1000_MPLSVPN
controlvid 1000 qinqtermination
qinq termination pevid 2000 cevid 101 12 binding vsi vpn1000_MPLSVPN
同时在SR端则需要做SR到Bras设备的通道，使用spoke-sdp 来实现，
sdp 2000 mpls create
description "BAS1.MAN.ME60"
farend x.x.x.x ldp
keepalive shutdown apxa
no shutdown exit
configure service vpls 1000 spokesdp 2000:1000 create exit
使用FTTO来组建MPLSVPN，网络更加简洁，人工干预数据更少，在网络业务快速铺开的现代是十分适合的。
收稿目期：201506-17
作者简介：单募(1980一),女，吉林人，助工，本科，研究方向：通信：高超(1985一),女，辽宁人,助理工程师，大学本科，研究方向：通信网络。
