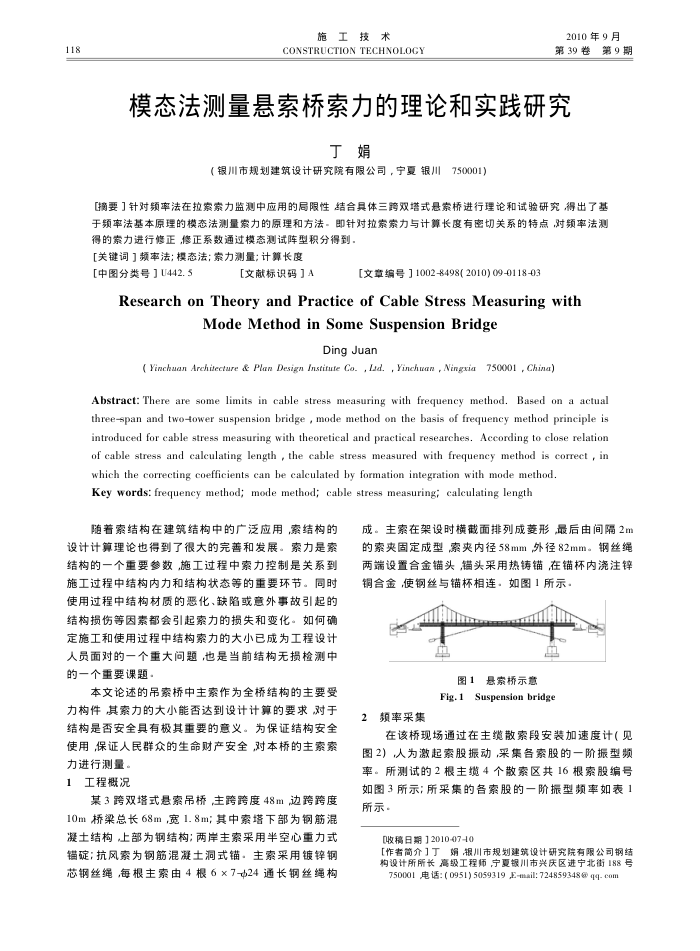

118
施工技术
CONSTRUCTION TECHNOLOGY
2010年9月第39卷第9期
模态法测量悬索桥索力的理论和实践研究
丁娟
（银川市规划建筑设计研究院有限公司，宁夏银川750001)
损要针对频率法在拉索索力监测中应用的局限性结合具体三跨双塔式悬索桥进行理论和试验研究得出了基于频率法基本原理的模态法测量索力的原理和方法。即针对拉索索力与计算长度有密切关系的特点对频率法测
得的索力进行修正，修正系数通过模态测试阵型积分得到，关键词】频率法；模态法；索力测量；计算长度
[中图分类号】U442.5
[文献标识码】A
[文章编号】1002-8498(2010)09-0118-03
Research onTheory andPractice of Cable Stress Measuring with
ModeMethodinSomeSuspensionBridge
Ding Juan
( Yinchaan Architectaure & Plan Design Institute Co. , Ld. , Yinchuan , Ningxia750001 , China)
Abstract: There are some limits in cable stress measuring with frequency method. Based on a actual three-span and two-tower suspension bridge , mode method on the basis of frequency method principle is introduced for cable stress measuring with theoretical and practical researches. According to close relation of cable stress and calculating length , the cable stress measured with frequency method is correct , in
which the correcting coefficients can be calculated by formation integration with mode method. Key words: frequency method; mode method; cable stress measuring; calculating length
随若累结构在建筑结构中的广泛应用系结构的
设计计算理论也得到了很大的完善和发展。索力是索结构的一个重要参数施工过程中索力控制是关系到施工过程中结构内力和结构状态等的重要环节。同时使用过程中结构材质的恶化、缺陷或意外事故引起的结构损伤等因素都会引起累力的损失和变化。如何确定施工和使用过程中结构累力的大小已成为工程设计人员面对的一个重大问题也是当前结构无损检测中的一个重要课题，
本文论述的吊索桥中主索作为全桥结构的主要受力构件其索力的大小能否达到设计计算的要求对于结构是否安全具有极其重要的意义。为保证结构安全使用保证人民群众的生命财产安全对本桥的主索索
力进行测量。 1工程概况
某3跨双塔式悬索吊桥主跨跨度48m边跨跨度 10m桥梁总长68m宽1.8m；其中索塔下部为钢筋混凝土结构上部为钢结构：两岸主索采用半空心重力式错淀：抗风索为钢筋混凝土洞式锚。主索采用镀锌钢芯钢丝绳每根主索由4根6×7Φ24通长钢丝绳构
成。主索在架设时横截面排列成菱形最后由间隔2m 的索夹固定成型索夹内径58mm外径82mm。钢丝绳两端设置合金铺头错头采用热铸锚在锚杯内浇注锌铜合金使钢丝与锚杯相连·如图1所示。
品
图1悬索桥示意
Fig.1Suspension bridge
2频率采集
在该桥现场通过在主缆散索段安装加速度计（见图2）人为激起索股振动采集各索股的一阶振型频率。所测试的2根主缆4个散索区共16根索股编号如图3所示；所采集的各索股的一阶振型频率如表1 所示。
[收稿日期】2010-07-10
[作者简介］丁娟银川市规划建筑设计研究院有限公司钢结构设计所所长高级工程师宁夏银川市兴庆区进宁北街188号 750001 电话: (0951) 5059319 ,E-mail: 724859348@ qq- com
