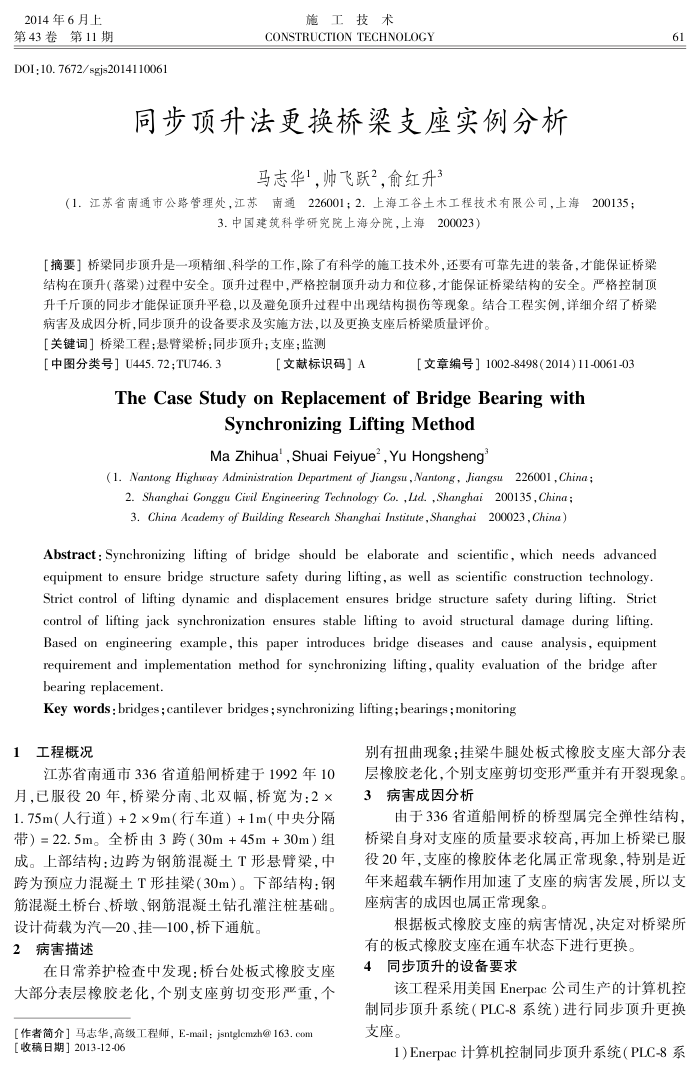

2014年6月上第43卷第11期
DOI:10. 7672/sgjs2014110061
施工技术
CONSTRUCTION TECHNOLOGY
同步顶升法更换桥梁支座实例分析
马志华1，帅飞跃2，俞红升
（1.江苏省南通市公路管理处，江苏南通226001；2.上海工谷土木工程技术有限公司，上海200135；
3.中国建筑科学研究院上海分院，上海200023）
[摘要】桥梁同步顶升是一项精细、科学的工作，除了有科学的施工技术外，还要有可靠先进的装备，才能保证桥梁结构在顶升（落梁)过程中安全。顶升过程中，严格控制项升动力和位移，才能保证桥梁结构的安全。严格控制项升千斤项的同步才能保证项升平稳，以及避免项升过程中出现结构损伤等现象。结合工程实例，详细介绍了桥梁
病害及成因分析，同步顶升的设备要求及实施方法，以及更换支座后桥梁质量评价。【关键词】桥梁工程；悬臂梁桥；同步项升；支座；监测
【中图分类号］U445.72;TU746.3
【文献标识码］】A
[文章编号】1002-8498(2014)11-0061-03
The Case Study onReplacement of BridgeBearingwith
SynchronizingLiftingMethod Ma Zhihua',Shuai Feiyue’,Yu Hongsheng
(1.Nantong Highway Administration Department of Jiangsu,Nantong,Jiangsu226001,China;
2. Shanghai Gonggu Ciil Engineering Technology Co. ,Lid. ,Shanghai 200135, China; 3. China Academy of Building Research Shanghai Institute,Shanghai200023,China)
Abstract: Synchronizing lifting of bridge should be elaborate and scientific, which needs advanced equipment to ensure bridge structure safety during lifting, as well as scientific construction technology Strict control of lifting dynamic and displacement ensures bridge structure safety during lifting. Strict control of lifting jack synchronization ensures stable lifting to avoid structural damage during lifting Based on engineering example, this paper introduces bridge diseases and cause analysis, equipment requirement and implementation method for synchronizing lifting, quality evaluation of the bridge after bearing replacement
Key words : bridges ; cantilever bridges ; synchronizing lifting; bearings ; monitoring
1工程概况
江苏省南通市336省道船闸桥建于1992年10 月，已服役20年，桥梁分南、北双幅，桥宽为：2× 1.75m（人行道）+2×9m（行车道）+1m（中央分隔带）=22.5m。全桥由3跨（30m+45m+30m）组成。上部结构：边跨为钢筋混凝土T形悬臂梁，中跨为预应力混凝土T形挂梁（30m）。下部结构：钢筋混凝土桥台、桥墩、钢筋混凝土钻孔灌注桩基础。
设计荷载为汽一20、挂一100，桥下通航。 2病害描述
在日常养护检查中发现：桥台处板式橡胶支座大部分表层橡胶老化，个别支座剪切变形严重，个
[作者简介】马志华，高级工程师，E-mail：jsntglcmzh@163.con[收稿日期］2013-12-06
61
别有扭曲现象：挂梁牛腿处板式橡胶支座大部分表层橡胶老化，个别支座剪切变形严重并有开裂现象， 3病害成因分析
由于336省道船闸桥的桥型属完全弹性结构，桥梁自身对支座的质量要求较高，再加上桥梁已服役20年，支座的橡胶体老化属正常现象，特别是近年来超载车辆作用加速了支座的病害发展，所以支座病害的成因也属正常现象。
根据板式橡胶支座的病害情况，决定对桥梁所
有的板式橡胶支座在通车状态下进行更换。 4同步顶升的设备要求
该工程采用美国Enerpac公司生产的计算机控制同步顶升系统（PLC-8系统）进行同步顶升更换支座。
1)Enerpac计算机控制同步顶升系统（PLC-8系
