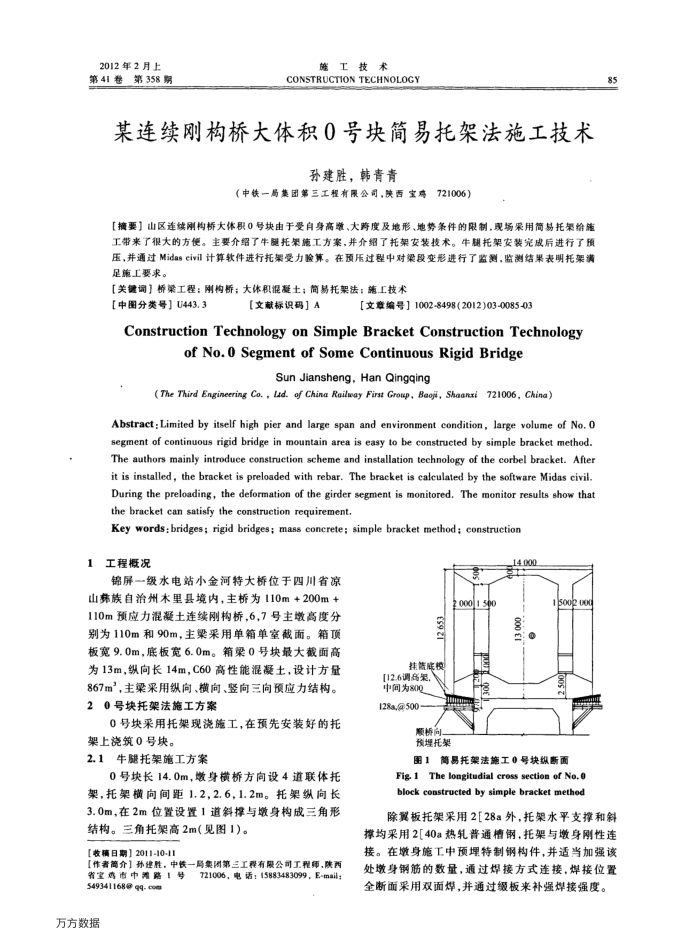

2012年2月上第41卷第358期
施工技术
CONSTRUCTIONTECHNOLOGY
某连续刚构桥大体积0号块简易托架法施工技术
孙建胜，韩青青
（中铁一局集团第三工程有限公司，陕西宝鸡
721006)
【摘要】山区连续刚构桥大体积0号块由于受自身高单、大降度及地形、地势条件的限制，现场采用简易托架给脏工带来了很大的方便。主要介绍了牛腿托架施工方案，并介绍了托架安装技术。牛概托架安装完成后进行了预压，并通过Midaseivil计算软件进行托架受力验算。在预压过程中对渠段变形进行了监测，监测结果表明托架满足施工要求。
【关键词】桥案工程；刚构桥；大体积混整土；简易托架法：施工技术
[中图分类号】U443.3
【文献标识码］A
【文章编号】1002-8498(2012)03-0085-03
Construction Technology on Simple Bracket Construction Technology
ofNo.oSegmentof SomeContinuousRigidBridge
Sun Jiansheng, Han Qingqing
(The Third Engineering Co. , Lud. of China Railway Finst Gronp, Beoji, Shaanxi 721006, China)
Abstract: Limited by itself high pier and large span and environment condition, large volume of No. O segment of continuous rigid bridge in mountain area is easy to be constructed by simple bracket method. The authors mainly introduce construction scheme and installation technology of the corbel bracket. After it is installed, the bracket is preloaded with rebar. The bracket is calculated by the software Midas civil. During the preloading, the deformation of the girder segment is monitored. The monitor results show that the bracket can satisfy the construction requirement.
Key words: bridges; rigid bridges; mass concrete: simple bracket method; construction
工程概况
锦屏一级水电站小金河特大桥位于四川省凉山弗族自治州木里县境内，主桥为110m+200m+ 110m预应力混凝土连续刚构桥，6，7号主墩高度分别为110m和90m，主梁采用单箱单室截面。箱顶板宽9.0m，底板宽6.0m。箱梁0号块最大截面高为13m，纵向长14m，C60高性能混凝土，设计方量 867m，主梁采用纵向、横向、竖向三向预应力结构。
2
0号块托架法施工方案
0号块采用托架现浇施工，在预先安装好的托
架上浇筑0号块。
2.1牛腿托架施工方案
0号块长14.0m，墩身横桥方向设4道联体托架，托架横向间距1.2，2.6，1.2m。托架纵向长 3.0m，在2m位置设置1道斜撑与墩身构成三角形
结构。三角托架高2m（见图1）。【收稿日期】2011-10-11
【作者简介】孙建胜，中铁一局集固第三工程有限公司工程师，陕西
省室鸡市中泽路1号 549341168@qq.com
万方数据
721006，电话：15883483099，E-mail;
12.653 挂能麻模
[12.6调岛架，中间为80Q 128a.@500
顺桥向预埋托架
0010
14.000
1500p000
m@
图1易托架法施工0号块纵断面 Fig. 1 The longitudial cross section of No. 0 block constructed by simple bracket method
85
除翼板托架采用2[28a外，托架水平支撑和斜撑均采用2[40a热轧普通槽钢，托架与墩身刚性连接。在身施工中预埋特制钢构件，并适当加强该处墩身钢筋的数量，通过焊接方式连接，焊接位置全断面采用双面焊，并通过级板来补强焊接强度。
