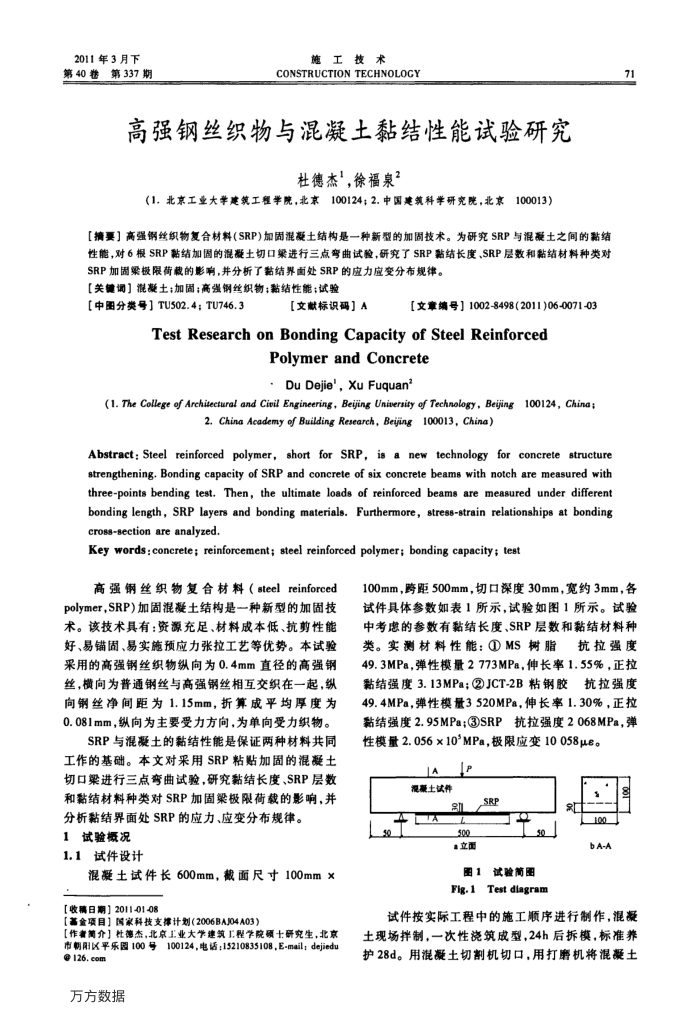

2011年3月下
第40卷
第337期
施工技术
CONSTRUCTION TECHNOLOCY
高强钢丝织物与混凝土黏结性能试验研究
杜德杰'，徐福泉？
（1.北京工业大学建筑工程学院，北京
：100124；2.中国建筑科学研究院，北京100013）
【摘要】高强钢丝织物复合材料（SRP)加固混要土结构是一种新型的加固技术。为研究SRP与混影土之间的黏结
SRP加固渠极限荷截的影响，并分析了黏结界面处SRP的应力应变分布规律。[关健调】混凝土；加固；高强钢丝织物：黏结性能；试验
[中图分类号】TU502.4；TU746.3
【文献标识码】A
【文章编号】1002-8498(2011)06-0071-03
TestResearch onBonding Capacity of Steel Reinforced
PolymerandConcrete DuDejie',XuFuquan
(1. The College of Architectural and Civil Engineering, Beijing University of Technology, Beijing100124, Ching;
2. China Academy of Building Research, Bejing 100013, China)
Abstract:Steel reinforced polymer,short for SRP,is a new technology for concrete structure strengthening. Bonding capacity of SRP and concrete of six concrete beams with notch are measured with three-points bending test.Then, the ultimate loads of reinforced beams are measured under different bonding length, SRP layers and bonding materials. Furthermore, stress-strain relationships at bonding cross-section are analyzed.
Key words:concrete; reinforcement; steel reinforced polymer; bonding capacity; test
高强钢丝织物复合材料（steelreinforced polymer，SRP）加固混凝土结构是一种新型的加固技术。该技术具有：资源充足、材料成本低、抗剪性能好、易锚固、易实施预应力张拉工艺等优势。本试验采用的高强钢丝织物纵向为0.4mm直径的高强钢丝，横向为普通钢丝与高强钢丝相互交织在一起，纵向钢丝净间距为1.15mm，折算成平均厚度为 0.081mm，纵向为主要受力方向，为单向受力织物。
SRP与混凝土的黏结性能是保证两种材料共同工作的基础。本文对采用SRP粘贴加固的混凝土切口梁进行三点弯曲试验，研究黏结长度、SRP层数和黏结材料种类对SRP加固梁极限荷载的影响，并分析黏结界面处SRP的应力、应变分布规律。
1试验概况 1.1试件设计
混凝土试件长600mm，截面尺寸100mmx【收稿日期】2011-01-08
【著金项目】国家科技支撑计划（2006BAJ04A03）
【作奢黄介】杜德杰，北京工业大学建筑工程学院硕士研究生，北京市朝阳区平乐园100号
+100124，电话：15210835108,E-mail;dejiedu
@126.com 万方数据
71
100mm，跨距500mm，切口深度30mm，宽约3mm，各试件具体参数如表1所示，试验如图1所示。试验中考虑的参数有黏结长度、SRP层数和黏结材料种
类。实测材料性能：①MS树脂
抗拉强度
49.3MPa，弹性模量2773MPa，伸长率1.55%，正拉黏结强度3.13MPa；②JCT-2B粘钢胶
抗拉强度
49.4MPa，弹性模量3520MPa，伸长率1.30%，正拉黏结强度2.95MPa；③SRP抗拉强度2068MPa，弹性模量2.056×10°MPa，极限应变10058μe。
IA 混凝土试件
Ip
SRP
100
500 立面
图1
试验简图
Fig.1 Test diagram
bA-A
试件按实际工程中的施工顺序进行制作，混凝土现场拌制，一次性浇筑成型，24h后拆模，标准养护28d。用混凝土切割机切口，用打册机将混案土
