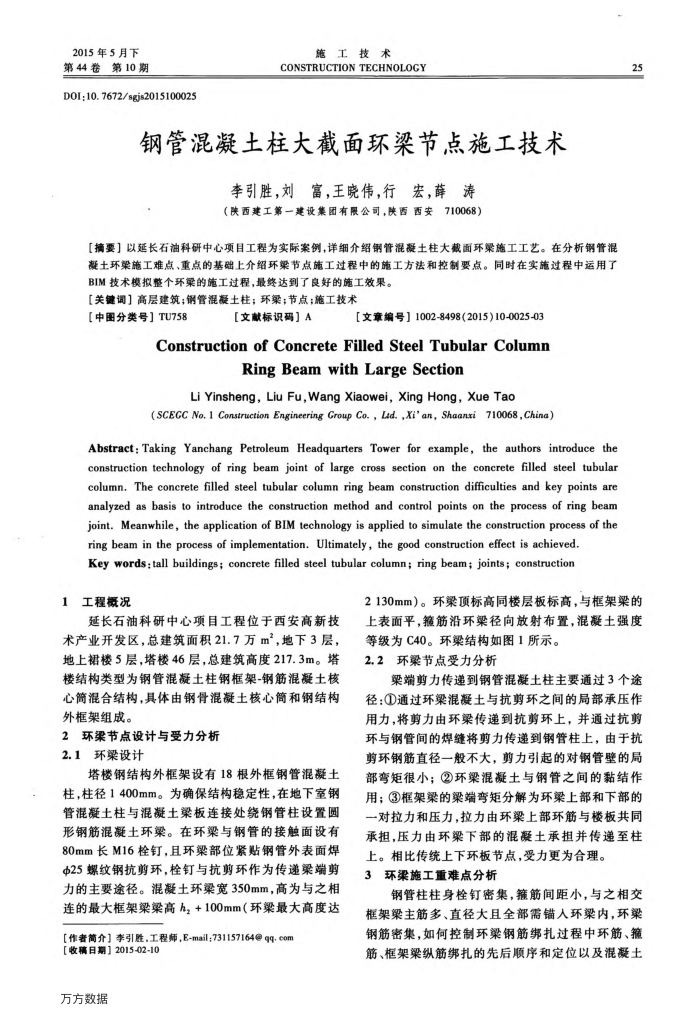

2015年5月下第44卷第10期
D0I:10. 7672/sgjs2015100025
施工技术
CONSTRUCTION TECHNOLOGY
钢管混凝土柱大截面环梁节点施工技术
李引胜，刘富，王晓伟，行宏，薛涛（陕西建工第一建设集团有限公司，陕西西安710068）
【摘要】以延长石油科研中心项目工程为实际案例，详细介绍钢管混凝土柱大裁面环梁施工工艺。在分析钢管混土环架施工难点、重点的基础上介绍环架节点施工过程中的施工方法和控制要点。同时在实施过程中运用了
BIM技术模拟整个环梁的施工过程，最终达到了良好的施工效果。【关键调］高层建筑；钢管混凝土柱；环梁；节点：施工技术
【中图分类号】TU758
【文献标识码】A
【文章编号】1002-8498（2015）10-0025-03
ConstructionofConcreteFilledSteelTubularColumn
RingBeamwithLargeSection
LiYinsheng，LiuFu,WangXiaowei,XingHong，XueTao
(SCECC No.1Construction Engineering Group Co.,Lad.,Xi'an,Shaanxi710068,China)
Abstract: Taking Yanchang Petroleum Headquarters Tower for example, the authors introduce the construction technology of ring beam joint of large cross section on the concrete filled steel tubular column. The concrete filled steel tubular column ring beam construction difficulties and key points are analyzed as basis to introduce the construction method and control points on the process of ring beam joint.Meanwhile, the application of BIM technology is applied to simulate the construction process of the
ring beam in the process of implementation. Ultimately, the good construction effect is achieved. Key words:tall buildings; concrete filled steel tubular column; ring beam; joints; construction
1工程概况
延长石油科研中心项目工程位于西安高新技术产业开发区，总建筑面积21.7万m，地下3层，地上裙楼5层，塔楼46层，总建筑高度217.3m。塔楼结构类型为钢管混凝土柱钢框架-钢筋混凝土核心筒混合结构，具体由钢骨混凝土核心简和钢结构外框架组成。
2环渠节点设计与受力分析 2.1环梁设计
塔楼钢结构外框架设有18根外框钢管混凝土柱，柱径1400mm。为确保结构稳定性，在地下室钢管混凝土柱与混凝土梁板连接处绕钢管柱设置圆形钢筋混凝土环梁。在环梁与钢管的接触面设有 80mm长M16栓钉，且环梁部位紧贴钢管外表面焊 $25螺纹钢抗剪环，栓钉与抗剪环作为传递梁端剪力的主要途径。混凝土环梁宽350mm，高为与之相连的最大框架梁梁高hz+100mm（环梁最大高度达
【作者简介】李引胜，工程师，E-mail;731157164@qq.com
【收稿日期】2015-02-10 万方数据
25
2130mm）。环梁项标高同楼层板标高，与框架梁的上表面平，箍筋沿环梁径向放射布置，混凝土强度
等级为C40。环梁结构如图1所示。 2.2环桑节点受力分析
梁端剪力传递到钢管混凝土柱主要通过3个途径：①通过环梁混凝土与抗剪环之间的局部承压作用力，将剪力由环梁传递到抗剪环上，并通过抗剪环与钢管间的焊缝将剪力传递到钢管柱上，由于抗剪环钢筋直径一般不大，剪力引起的对钢管壁的局部弯矩很小；②环梁混凝土与钢管之间的黏结作用；③框架梁的梁端弯矩分解为环梁上部和下部的一对拉力和压力，拉力由环梁上部环筋与楼板共同承担，压力由环梁下部的混凝土承担并传递至柱
上。相比传统上下环板节点，受力更为合理。 3环渠施工重难点分析
钢管柱柱身栓钉密集，箍筋间距小，与之相交架梁主筋多、直径大且全部需锚人环梁内，环梁钢筋密集，如何控制环梁钢筋绑扎过程中环筋、箍筋、框架梁纵筋绑扎的先后顺序和定位以及混凝土
