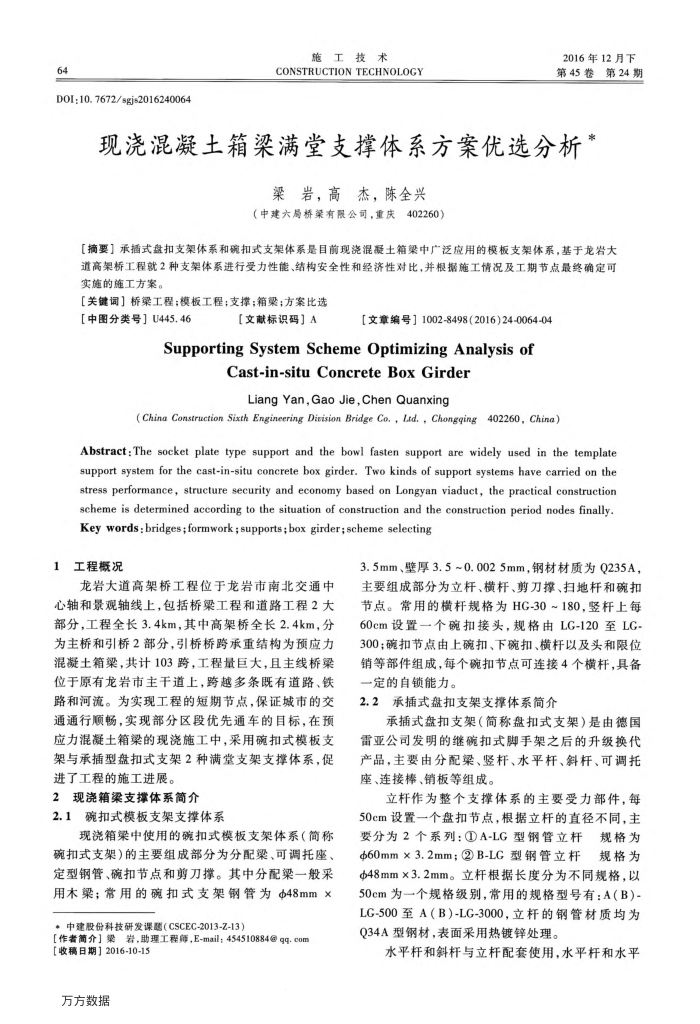

64
DOI:10. 7672/sgjs2016240064
施工技术
CONSTRUCTION TECHNOLOGY
2016年12月下第45卷第24期
现浇混凝土箱梁满堂支撑体系方案优选分析
梁岩，高杰，陈全兴
（中建六局桥梁有限公司，重庆402260）
摘要】承插式盘扣支架体系和碗扣式支架体系是目前现浇混凝土箱梁中广泛应用的模板支架体系，基于龙岩大道高架桥工程就2种支架体系进行受力性能、结构安全性和经济性对比，并根据施工情况及工期节点最终确定可实施的施工方案。
【关键词】桥梁工程；模板工程；支撑；箱梁；方案比选
【中图分类号】U445.46
【文献标识码］A
[文章编号】1002-8498(2016)24-0064-04
SupportingSystemSchemeOptimizingAnalysisof
Cast-in-situ Concrete Box Girder Liang Yan,Gao Jie,Chen Quanxing
(China Construction Sixth Engineering Dirision Bridge Co., Lid., Chongqing402260, China)
Abstract:The socket plate type support and the bowl fasten support are widely used in the template support system for the cast-in-situ concrete box girder. Two kinds of support systems have carried on the stress performance, structure security and economy based on Longyan viaduct, the practical construction scheme is determined according to the situation of construction and the construction period nodes finally. Key words : bridges;formwork ; supports;box girder; scheme selecting
1工程概况
龙岩大道高架桥工程位于龙岩市南北交通中心轴和景观轴线上，包括桥架工程和道路工程2大部分，工程全长3.4km，其中高架桥全长2.4km，分为主桥和引桥2部分，引桥桥跨承重结构为预应力混凝土箱梁，共计103跨，工程量巨大，且主线桥梁位于原有龙岩市主干道上，跨越多条既有道路、铁路和河流。为实现工程的短期节点，保证城市的交通通行顺畅，实现部分区段优先通车的目标，在预应力混凝土箱梁的现浇施工中，采用碗扣式模板支架与承插型盘扣式支架2种满堂支架支撑体系，促进了工程的施工进展。
2现浇箱渠支撑体系简介
2.1碗扣式模板支架支撑体系
现浇箱梁中使用的碗扣式模板支架体系（简称碗扣式支架)的主要组成部分为分配梁、可调托座、定型钢管、碗扣节点和剪力撑。其中分配架一般采用木梁；常用的碗扣式支架钢管为$48mm×
*中建股份科技研发课题（CSCEC-2013-Z-13）
【作者简介】梁岩，助理工程师，E-mail；454510884@qq.com
【收稿日期】2016-10-15 万方数据
3.5mm、壁厚3.5~0.0025mm，钢材材质为Q235A，主要组成部分为立杆、横杆、剪刀撑、扫地杆和碗扣节点。常用的横杆规格为HG-30~180，竖杆上每 60cm设置一个碗扣接头，规格由LG-120至LG-300；碗扣节点由上碗扣、下碗扣、横杆以及头和限位销等部件组成，每个碗扣节点可连接4个横杆，具备一定的自锁能力。
2.2承插式盘扣支架支撑体系简介
承插式盘扣支架（简称盘扣式支架）是由德国雷亚公司发明的继碗扣式脚手架之后的升级换代产品，主要由分配梁、竖杆、水平杆、斜杆、可调托座、连接棒、销板等组成。
立杆作为整个支撑体系的主要受力部件，每 50cm设置一个盘扣节点，根据立杆的直径不同，主要分为2个系列：①A-LG型钢管立杆
规格为
$60mm×3.2mm；②B-LC型钢管立杆
规格为
Φ48mm×3.2mm。立杆根据长度分为不同规格，以 50cm为一个规格级别，常用的规格型号有：A（B)-LG-500至A（B)-LG-3000，立杆的钢管材质均为 Q34A型钢材，表面采用热镀锌处理。
水平杆和斜杆与立杆配套使用，水平杆和水平
