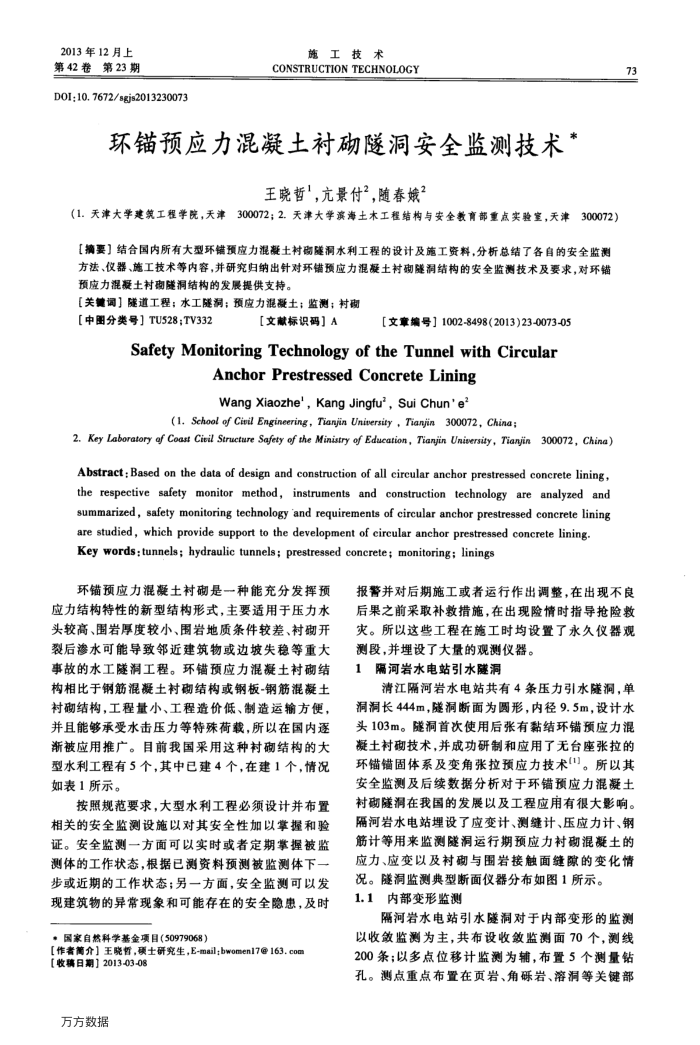

2013年12月上第42卷第23期
D01;10. 7672/sgjs2013230073
施工技术
CONSTRUCTION TECHNOLOGY
环锚预应力混凝土衬砌隧洞安全监测技术*
王晓哲，，亢景付2，随春娥
(1.天津大学建筑工程学院，天津300072；2.天津大学滨海土木工程结构与安全教育部重点实验室，天津300072）【摘要】结合国内所有大型环错预应力混凝土衬砌隧润水利工程的设计及施工资料，分析总结了各自的安全监测方法、仪器、施工技术等内容，并研究归纳出针对环错预应力混凝土衬砌隧润结构的安全监测技术及要求，对环锚预应力混凝土衬砌隧洞结构的发展提供支持。
【关键调】隧道工程；水工隧润；预应力混凝土；监测；村砌
【中图分类号】TU528;TV332
[文献标识码］A
【文章编号】1002-8498(2013)23-0073-05
Safety Monitoring Technology of the Tunnel with Circular
AnchorPrestressedConcreteLining Wang Xiaozhe', Kang Jingfu', Sui Chun'e”
(1. School of Civil Engineering, Tianjin Unirersity , Tianjia 300072, China;
2. Key Laboratory of Coast Cieil Structure Safety of the Ministry of Education, Tianjin University, Tianjin 300072, China) Abstract：Based on thedata of design and construction of all circular anchor prestressed concrete lining, the respective safety monitor method, instruments and construction technology are analyzed and summarized, safety monitoring technology 'and requirements of circular anchor prestressed concrete lining are studied, which provide support to the development of cireular anchor prestressed concrete lining Key words;tunnels; hydraulic tunnels; prestressed concrete; monitoring; linings
环锚预应力混凝土衬砌是一种能充分发挥预应力结构特性的新型结构形式，主要适用于压力水头较高、围岩厚度较小、围岩地质条件较差、衬砌开裂后渗水可能导致邻近建筑物或边坡失稳等重大事故的水工隧润工程。环锚预应力混凝土衬砌结构相比于钢筋混凝土衬砌结构或钢板-钢筋混凝土衬砌结构，工程量小、工程造价低、制造运输方便，并且能够承受水击压力等特殊荷载，所以在国内逐浙被应用推广。目前我国采用这种村砌结构的大型水利工程有5个，其中已建4个，在建1个，情况如表1所示。
按照规范要求，大型水利工程必须设计并布置相关的安全监测设施以对其安全性加以掌握和验证。安全监测一方面可以实时或者定期掌握被监测体的工作状态，根据已测资料预测被监测体下一步或近期的工作状态；另一方面，安全监测可以发现建筑物的异常现象和可能存在的安全隐患，及时
国家自热科学基金项目（50979068）
【作者简介】王晓督，硕士研究生，E-mailbwomen17@163.com
[收稿日期】2013-03-08 万方数据
73
报警并对后期施工或者运行作出调整，在出现不良后果之前采取补教措施，在出现险情时指导抢险救灾。所以这些工程在施工时均设置了永久仪器观
测段，并埋设了大量的观测仪器。隔河岩水电站引水隧洞
清江隔河岩水电站共有4条压力引水隧洞，单洞润长444m，隧洞断面为圆形，内径9.5m，设计水头103m。隧洞首次使用后张有黏结环锚预应力混凝土衬砌技术，并成功研制和应用了无台座张拉的环锚错固体系及变角张拉预应力技术(1)。所以其安全监测及后续数据分析对于环错预应力混凝土衬砌隧洞在我国的发展以及工程应用有很大影响。隔河岩水电站埋设了应变计、测缝计、压应力计、钢筋计等用来监测隧润运行期预应力衬砌混凝土的应力、应变以及衬砌与围岩接触面缝隙的变化情
况。隧洞监测典型断面仪器分布如图1所示。 1.1内部变形监测
隔河岩水电站引水隧洞对于内部变形的监测以收敛监测为主，共布设收敛监测面70个，测线 200条；以多点位移计监测为辅，布置5个测量钻孔。测点重点布置在页岩、角砾岩、溶洞等关键部
