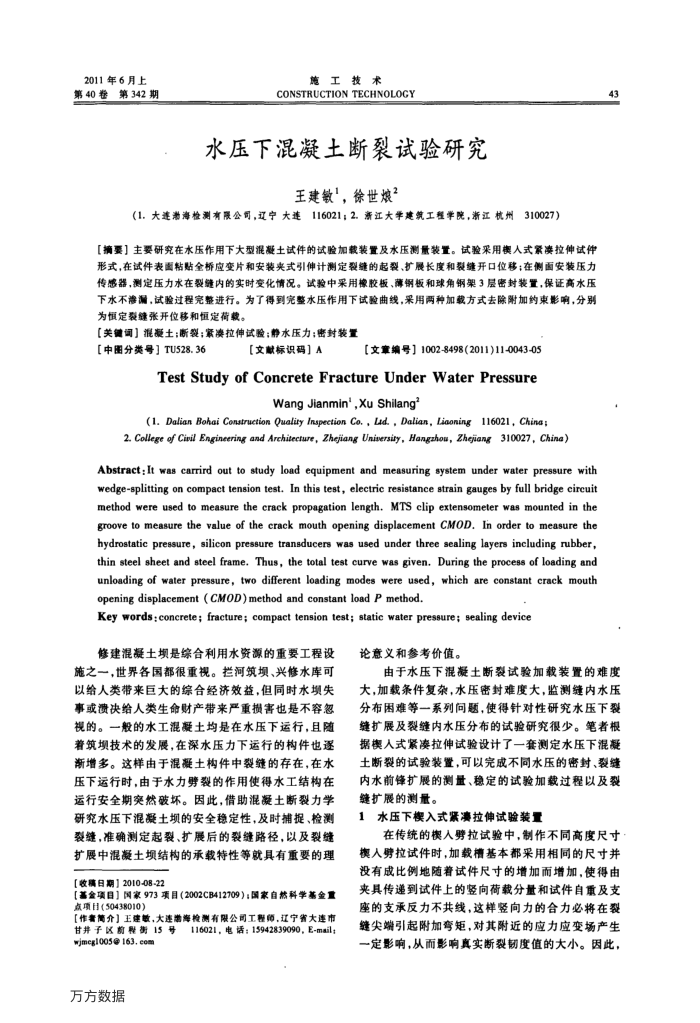

2011年6月上第40卷第342期
施工技术
CONSTRUCTION TECHNOLOGY
水压下混凝土断裂试验研究
王建敏"，徐世？
（1.大连淞海检测有限公司，辽宁大连116021；2.新江大学建筑工程学院，浙江杭州
310027)
【摘要】主要研究在水压作用下大型混凝土试件的试验加载装置及水压测量装置。试验采用衡人式紧淡拉伸试件形式，在试件表函粘贴全桥应变片和安装夹式引伸计测定裂缝的起裂、扩展长度和裂缝开口位移；在侧面安装压力传感器，测定压力水在裂缝内的实时变化情况。试验中采用橡胶板、薄钢板和球角钢架3层密封装置，保证高水压下水不渗漏，试验过程完整进行。为了得到完整水压作用下试验曲线，采用两种加载方式去除附加约束影响，分别为恒定裂缝张开位移和恒定荷载。
【关键间】混凝土：断裂：案漆拉伸试验：静水压力：密封装置
【中图分类号】TU528.36
【文献标识码】A
【文章编号】1002-8498(2011)11-0043-05
Test Study of ConcreteFracture Under Water Pressure
Wang Jianmin',Xu Shilang"
(1. Dalian Bohai Construction Quality Irspection Co., Lad.,Dalian, Liaoning 116021, China
2. College of Cinil Engineering and Architecture, Zhejiang Unisersity, Hangzhou, Zhejiang 310027, Chine)
Abstract:It was carrird out to study load equipment and measuring system under water pressure with wedge-splitting on compact tension test. In this test, electric resistance strain gauges by full bridge circuit method were used to measure the crack propagation length. MTS clip extensometer was mounted in the groove to measure the value of the crack mouth opening displacement CMOD. In order to measure the hydrostatic pressure, silicon pressure transducers was used under three sealing layers including rubber, thin steel sheet and steel frame. Thus, the total test curve was given. During the process of loading and unloading of water pressure, two different loading modes were used, which are constant crack mouth opening displacement (CMOD)method and constant load P method.
Key words:concrete; fracture; compact tension test; static water pressure; sealing device
修建混凝土坝是综合利用水资源的重要工程设
施之一，世界各国都很重视。栏河筑项、兴修水库可以给人类带来巨大的综合经济效益，但同时水坝失事或溃决给人类生命财产带来严重损害也是不容忽视的。一般的水工混凝土均是在水压下运行，且随着筑坝技术的发展，在深水压力下运行的构件也逐渐增多。这样由于混凝土构件中裂缝的存在，在水压下运行时，由于水力劈裂的作用使得水工结构在运行安全期突然破坏。因此，借助混凝土断裂力学研究水压下混凝土坝的安全稳定性，及时捕提、检测裂缝，准确测定起裂、扩展后的裂缝路径，以及裂缝扩展中混凝土坝结构的承载特性等就具有重要的理
【收稿日期】2010-08-22
【基金项目】国家973项目（2002CB412709）：国家自然科学基金重点项目（50438010）
【作奢黄介】工建敏，大连指海检测有限公司工程师，辽宁省大速市
甘井子区韵程街15号
wjmeg1005@163.com 万方数据
116021,电话：15942839090,E-mail
论意义和参考价值。
43
由于水压下混凝土断裂试验加载装置的难度
大，加载条件复杂，水压密封难度大，监测缝内水压分布困难等一系列问题，使得针对性研究水压下裂缝扩展及裂缝内水压分布的试验研究很少。笔者根据模人式紧漆拉伸试验设计了一套测定水压下混超土断裂的试验装置，可以完成不同水压的密封、裂缝内水前锋扩展的测量、稳定的试验加载过程以及裂缝扩展的测量。
水压下模入式紧漫拉伸试验装重
在传统的模人劈拉试验中，制作不同高度尺寸模人势拉试件时，加载槽基本都采用相同的尺寸并没有成比例地随着试件尺寸的增加而增加，使得由夹具传递到试件上的竖向荷载分量和试件自重及支座的支承反力不共线，这样竖向力的合力必将在裂缝尖端引起附加弯矩，对其附近的应力应变场产生一定影响，从而影响真实断裂韧度值的大小。因此，
