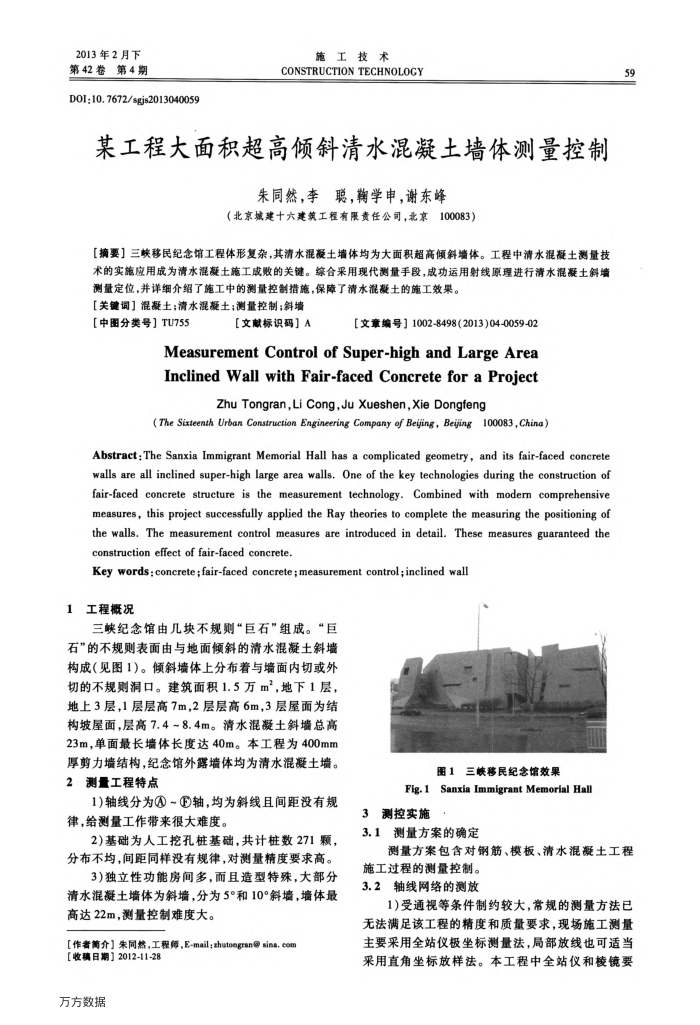

2013年2月下第42卷第4期
D01:10. 7672/sgjs2013040059
施工技术
CONSTRUCTION TECHNOLOGY
某工程大面积超高倾斜清水混凝土墙体测量控制
朱同然，李聪，鞠学申，谢东峰
（北京城建十六建筑工程有限责任公司，北京100083）
【摘要】三峡移民纪念馆工程体形复杂，其清水混凝土墙体均为大面积超高倾斜墙体。工程中清水混凝土测量技术的实施应用成为清水混凝土施工成败的关键。综合采用现代测量手段，成功运用射线原理进行清水混凝土斜墙
测量定位，并详细介绍了施工中的测量控制措施，保障了清水混凝土的施工效果。【关键词】混凝土；清水混凝土；测量控制斜墙
【中图分类号】TU755
【文献标识码］A
[文章编号】1002-8498(2013)04-0059-02
MeasurementControlofSuper-highandLargeArea Inclined Wall with Fair-faced Concretefor a Project
Zhu Tongran,Li Cong,Ju Xueshen,Xie Dongfeng
(The Sixteenth Urban Construction Engineering Company of Bejing,Bejing100083,China)
Abstract: The Sanxia Immigrant Memorial Hall has a complicated geometry, and its fair-faced concrete walls are all inclined super-high large area walls. One of the key technologies during the construction of fair-faced concrete structure is the measurement technology. Combined with modern comprehensive measures, this project successfully applied the Ray theories to complete the measuring the positioning of the walls. The measurement control measures are introduced in detail. These measures guaranteed the construction effect of fair-faced concrete.
Key words:concrete;fair-faced concrete;measurement control;inclined wall 1工程概况
三峡纪念馆由几块不规则“巨石”组成。“巨石”的不规则表面由与地面倾斜的清水混凝土斜墙构成（见图1）。倾斜墙体上分布着与墙面内切或外切的不规则洞口。建筑面积1.5万m，地下1层，地上3层，1层层高7m，2层层高6m，3层屋面为结构坡屋面，层高7.4~8.4m。清水混凝土斜墙总高 23m，单面最长墙体长度达40m。本工程为400mm
厚剪力墙结构，纪念馆外露墙体均为清水混避土墙。 2
测量工程特点
1)轴线分为④~?轴，均为斜线且间距没有规律，给测量工作带来很大难度。
2)基础为人工挖孔桩基础，共计桩数271颗，分布不均，间距同样没有规律，对测量精度要求高。
3)独立性功能房间多，而且造型特殊，大部分清水混凝土墙体为斜墙，分为5°和10°斜墙，墙体最高达22m，测量控制难度大。
【作者简介】朱同热，工程师，E-mail；zhutongransina.com
【收璃日期】2012-11-28 万方数据
图1三峡移民纪念馆效果
Fig.1 Sanxia Immigrant Memorial Hall
3测控实施
3.1测量方案的确定
59
测量方案包含对钢筋、模板、清水混凝土工程
施工过程的测量控制。 3.2轴线网络的测放
1)受通视等条件制约较大，常规的测量方法已无法满足该工程的精度和质量要求，现场施工测量主要采用全站仪极坐标测量法，局部放线也可适当采用直角坐标放样法。本工程中全站仪和棱镜要
