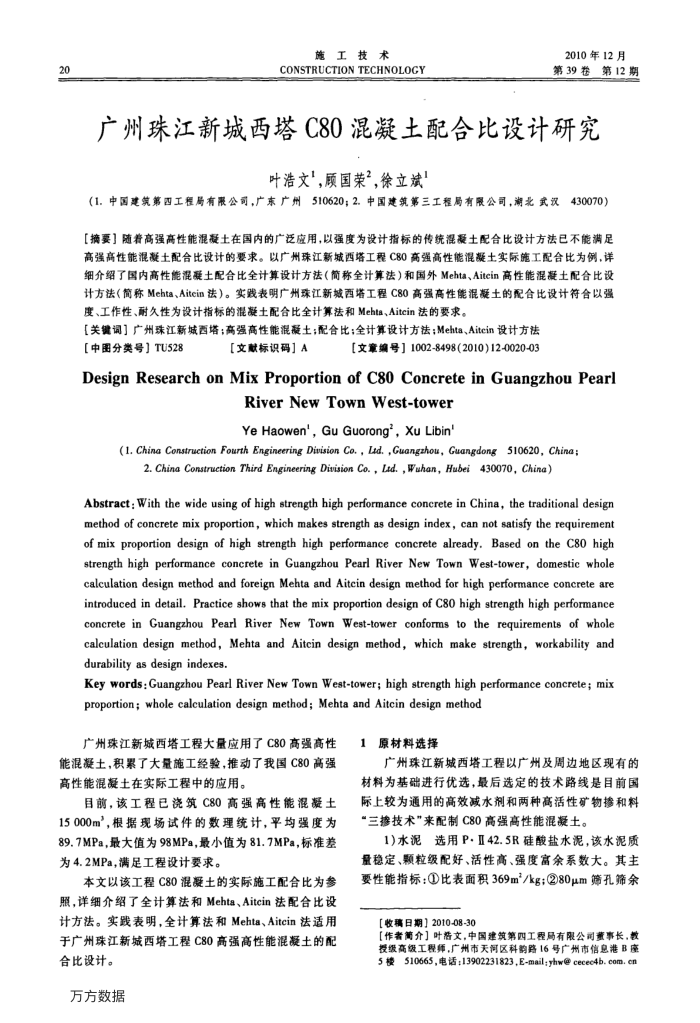

20
施工技术
CONSTRUCTION TECHNOLOGY
2010年12月第39卷第12期
广州珠江新城西塔C80混凝土配合比设计研究
叶浩文，顾国荣”，徐立斌
（1.中国建筑第四工程局有限公司，广东广州510620；2.中国建筑第三工程局有限公司，潮北式汉430070）【摘要】随着高强高性能混凝土在国内的广泛应用，以强度为设计指标的传统混凝土配合比设计方法已不能满足高强高性能混凝土配合比设计的要求。以广州珠江新城西塔工程C80高强高性能混凝土实际施工配合比为例，详细介绍了国内高性能混疑土配合比全计算设计方法（简称全计算法）和国外Mehta、Aitein高性能混凝土配合比设计方法（简称Mehta、Aitcin法）。实践表明广州珠江新城西塔工程C80高强高性能混凝土的配合比设计符合以强度、工作性、耐久性为设计指标的混凝土配合比全计算法和Mehta、Aitcin法的要求。
【关键调】广州珠江新城西塔；高强高性能混凝土；配合比；全计算设计方法；Mehta、Aitcin设计方法
【中图分类号】TU528
【文献标识码】A
[文章编号】1002-8498(2010)12-0020-03
DesignResearchonMixProportionofCoConcreteinGuangzhouPearl
RiverNewTownWest-tower Ye Haowen',Gu Guorong',Xu Libin'
(I. China Construction Fourth Engineering Division Co., Ld.,Guangzhou, Guangdong 510620, China;
2. China Construction Third Engineering Division Co., Lid. ,Wuhan, Hubei 430070, China)
Abstract: With the wide using of high strength high performance concrete in China, the traditional design method of concrete mix proportion, which makes strength as design index, can not satisfy the requirement of mix proportion design of high strength high performance concrete already. Based on the C8O high strength high performance concrete in Guangzhou Pearl River New Town West-tower, domestic whole calculation design method and foreign Mehta and Aitcin design method for high performance concrete are introduced in detail. Practice shows that the mix proportion design of C8o high strength high performance concrete in Guangzhou Pearl River New Town West-tower conforms to the requirements of whole calculation design method, Mehta and Aitcin design method, which make strength, workability and durability as design indexes.
Key words: Guangzhou Pearl River New Town West-tower; high strength high performance concrete; mix proportion; whole calculation design method; Mehta and Aitcin design method
广州珠江新城西塔工程大量应用了C8O高强高性
能混凝土，积累了大量施工经验，推动了我国C80高强高性能混凝土在实际工程中的应用。
目前，该工程已浇筑C80高强高性能混凝土 15000m，根据现场试件的数理统计，平均强度为 89.7MPa，最大值为98MPa，最小值为81.7MPa，标准差为4.2MPa，满足工程设计要求。
本文以该工程C80混凝土的实际施工配合比为参照，详细介绍了全计算法和Mehta、Aitcin法配合比设计方法。实践表明，全计算法和Mehta、Aitcin法适用于广州珠江新城西塔工程C80高强高性能混凝土的配
合比设计。万方数据
1原材料选择
广州珠江新城西塔工程以广州及周边地区现有的材料为基础进行优选，最后选定的技术路线是目前国际上较为通用的高效减水剂和两种高活性矿物掺和料“三掺技术"来配制C80高强高性能混凝土。
1)水泥选用P·Ⅱ42.5R硅酸盐水泥，该水泥质量稳定、颗粒级配好、活性高、强度富余系数大。其主要性能指标：①比表面积369m/kg：②80μm筛孔筛余
【收稿日期】2010-08-30
【作者简介】叶替文，中国建筑第四工程局有限公司董事长，教授级高级工程师，广州市天河区科韵路16号广州市信息港B座 5 楼510665,电话;13902231823,E-mail:yhw@ cecee4b. com.cn
