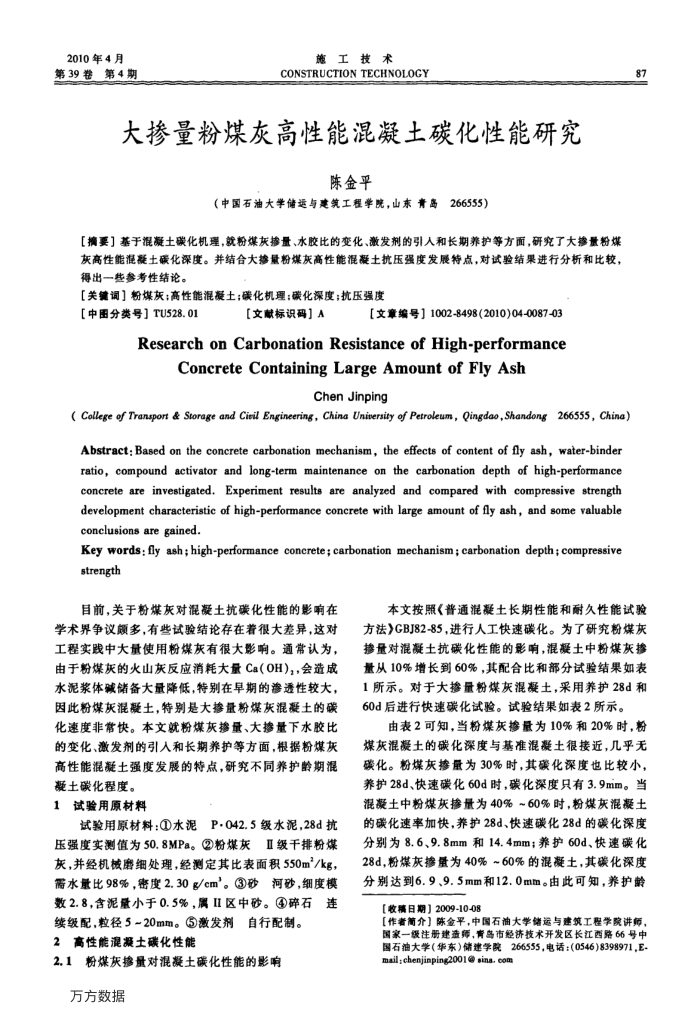

2010年4月
第4期
第39卷
施工技术
CONSTRUCTIONTECHNOLOGY
大掺量粉煤灰高性能混凝土碳化性能研究
陈金平
（中国石油大学储运与建筑工程学院，山东青岛266555)
[摘要］基于混凝土碳化机理，就粉煤灰掺量、水胶比的变化、激发剂的引人和长期养护等方面，研究了大渗量粉煤灰高性能混凝土碳化深度。并结合大掺量粉煤灰高性能混凝土抗压强度发展特点，对试验结果进行分析和比较，得出一些参考性结论。
【关键词】粉煤灰；高性能混凝土；碳化机理；碳化深度；抗压强度
[中图分类号】TU528.01
【文献标识码】A
【文章编号】1002-8498(2010)04-0087-03
Research on CarbonationResistance of High-performance
ConcreteContainingLargeAmountofFlyAsh
Chen Jinping
( College of Transpont & Storage and Civil Engineering, China Unitersity of Petroleum, Qingdao,Shandong266555, China) Abstract: Based on the concrete carbonation mechanism, the effects of content of fly ash, water-binder ratio, compound activator and long-term maintenance on the carbonation depth of high-performance concrete are investigated.Experiment results are analyzed and compared with compressive strength development characteristic of high-performance concrete with large amount of fly ash, and some valuable conclusions are gained.
Key words: fly ash; high-performance concrete; carbonation mechanism; carbonation depth; compressive strength
目前，关于粉煤灰对混凝土抗碳化性能的影响在学术界争议频多，有些试验结论存在着很大差异，这对工程实践中大量使用粉煤灰有很大影响。通常认为，由于粉煤灰的火山灰反应消耗大量Ca(OH)，，会造成水泥浆体碱储备大量降低，特别在早期的渗透性较大，因此粉煤灰混凝土，特别是大掺量粉煤灰混凝土的碳化速度非常快。本文就粉煤灰掺量、大掺量下水胶比的变化、激发剂的引人和长期养护等方面，根据粉煤灰高性能混凝土强度发展的特点，研究不同养护龄期混
凝土碳化程度。 1试验用原材料
试验用原材料：①水泥P.042.5级水泥，28d抗压强度实测值为50.8MPa。②粉煤灰Ⅱ级干排粉煤灰，并经机械磨细处理，经测定其比表面积550m/kg，需水量比98%，密度2.30g/cm。③砂河砂，细度模数2.8，含泥量小于0.5%，属IⅡI区中砂。4碎石
连
续级配，粒径5~20mm。③激发剂自行配制。 2高性能混凝土碳化性能
2.1粉煤灰掺量对混凝土碳化性能的影响万方数据
87
本文按照《普通混凝土长期性能和耐久性能试验
方法》GBJ82-85，进行人工快速碳化。为了研究粉煤灰掺量对混土抗碳化性能的影响，混凝土中粉煤灰掺量从10%增长到60%，其配合比和部分试验结果如表 1所示。对于大掺量粉煤灰混凝土，采用养护28d和 60d后进行快速碳化试验。试验结果如表2所示。
由表2可知，当粉煤灰掺量为10%和20%时，粉煤灰混凝土的碳化深度与基准混凝土很接近，几乎无碳化。粉煤灰掺量为30%时，其碳化深度也比较小，养护28d、快速碳化60d时，碳化深度只有3.9mm。当混凝土中粉煤灰接量为40%~60%时，粉煤灰混菱土的碳化速率加快，养护28d、快速碳化28d的碳化深度分别为8.6、9.8mm和14.4mm；养护60d、快速碳化 28d，粉煤灰掺量为40%~60%的混凝土，其碳化深度分别达到6.9、9.5mm和12.0mm。由此可知，养护龄
【收稿日期】2009-10-08
[作者简介】陈金平，中国石油大学储运与建筑工程学院讲师国家一级注册建适师，青岛市经济技术开发区长江西路66号中国石油大学（华东）储建季院266555，电话：（0546)8398971，E mail;chenjinping2001 sina.com
