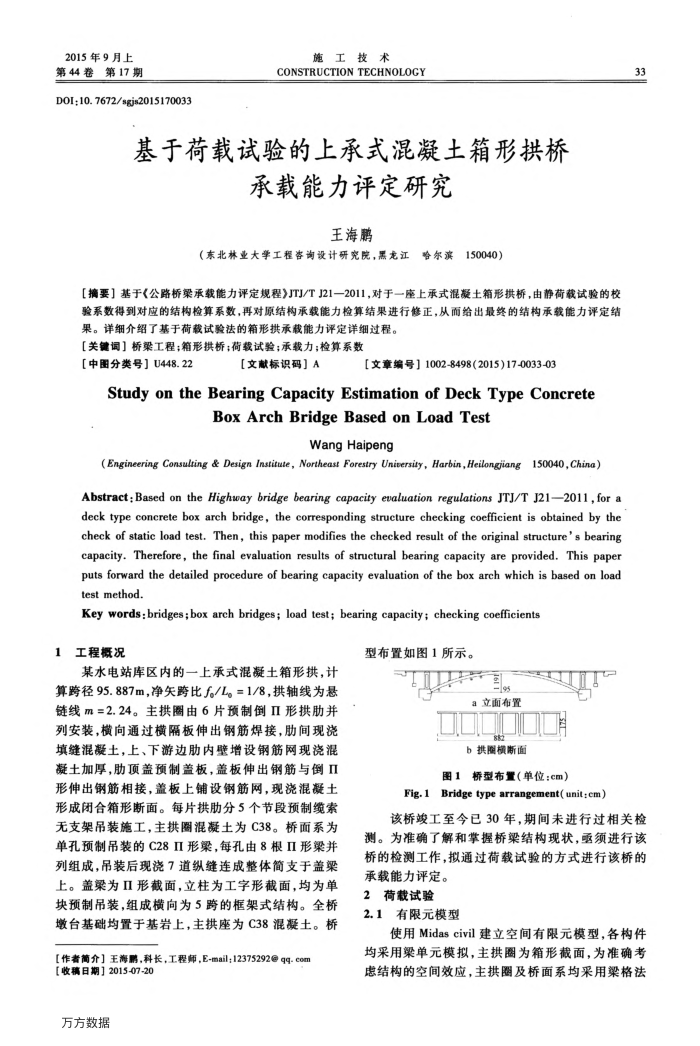

2015年9月上第44卷第17期
DOI;10.7672/sgjs2015170033
施工技术
CONSTRUCTION TECHNOLOGY
基于荷载试验的上承式混凝土箱形拱桥
承载能力评定研究
王海鹏
（东北林业大学工程咨询设计研究院，黑龙江哈尔滨150040）
【摘要】基于《公路桥梁承载能力评定规程》JTJ/TJ21一2011，对于一座上承式混凝土箱形拱桥，由静荷载试验的校验系数得到对应的结构检算系数，再对原结构承载能力检算结果进行修正，从而给出最终的结构承载能力评定结
果。详细介绍了基于荷载试验法的箱形拱承载能力评定详细过程。【关键词】桥梁工程；箱形拱桥；荷载试验；承载力；检算系数
中图分类号】U448.22
【文献标识码］A
【文章编号】1002-8498（2015)17-0033-03
Studyon theBearingCapacityEstimationofDeckTypeConcrete
BoxArchBridge Based on Load Test
Wang Haipeng
(Engineering Consulting & Design Institute, Northeast Forestry University, Harbin,Heilongjiang150040,China)
Abstract;Based on the Highway bridge bearing capacity eualuation regulations JTJ/T J21—2011,for a deck type concrete box arch bridge, the corresponding structure checking coefficient is obtained by the check of static load test. Then, this paper modifies the checked result of the original structure's bearing capacity. Therefore, the final evaluation results of structural bearing capacity are provided.This paper puts forward the detailed procedure of bearing capacity evaluation of the box arch which is based on load testmethod.
Key words:bridges;box arch bridges; load test; bearing capacity; checking coefficients
1工程概况
某水电站库区内的一上承式混凝土箱形拱，计算跨径95.887m，净矢跨比J。/L。=1/8，拱轴线为悬链线m=2.24。主拱圈由6片预制倒Ⅱ形拱肋并列安装，横向通过横隔板伸出钢筋焊接，肋间现浇填缝混凝土，上、下游边肋内壁增设钢筋网现浇混凝土加厚，肋顶盖预制盖板，盖板伸出钢筋与倒ⅡI 形伸出钢筋相接，盖板上铺设钢筋网，现浇混凝土形成闭合箱形断面。每片拱肋分5个节段预制缆索无支架吊装施工，主拱圈混凝土为C38。桥面系为单孔预制吊装的C28Ⅱ形粱，每孔由8根ⅡI形梁并列组成，吊装后现浇7道纵缝连成整体简支于盖架上。盖桑为ⅡI形截面，立柱为工字形截面，均为单块预制吊装，组成横向为5跨的框架式结构。全桥墩台基础均置于基岩上，主拱座为C38混凝土。桥
【作者简介】王海鹏，科长，工程师，E-mail;12375292@qq-com
[收稿日期】2015-07-20 万方数据
型布置如图1所示。
a立面布置 b拱隔横断面
图1桥型布置（单位：cm）
Fig.1 Bridge type arrangement(unit:cm)
33
该桥峻工至今已30年，期间未进行过相关检测。为准确了解和掌握桥梁结构现状，垂须进行该桥的检测工作，拟通过荷载试验的方式进行该桥的
承载能力评定。 2荷载试验 2.1有限元模型
使用Midascivil建立空间有限元模型，各构件均采用梁单元模拟，主拱圈为箱形截面，为准确考虑结构的空间效应，主拱圈及桥面系均采用梁格法
