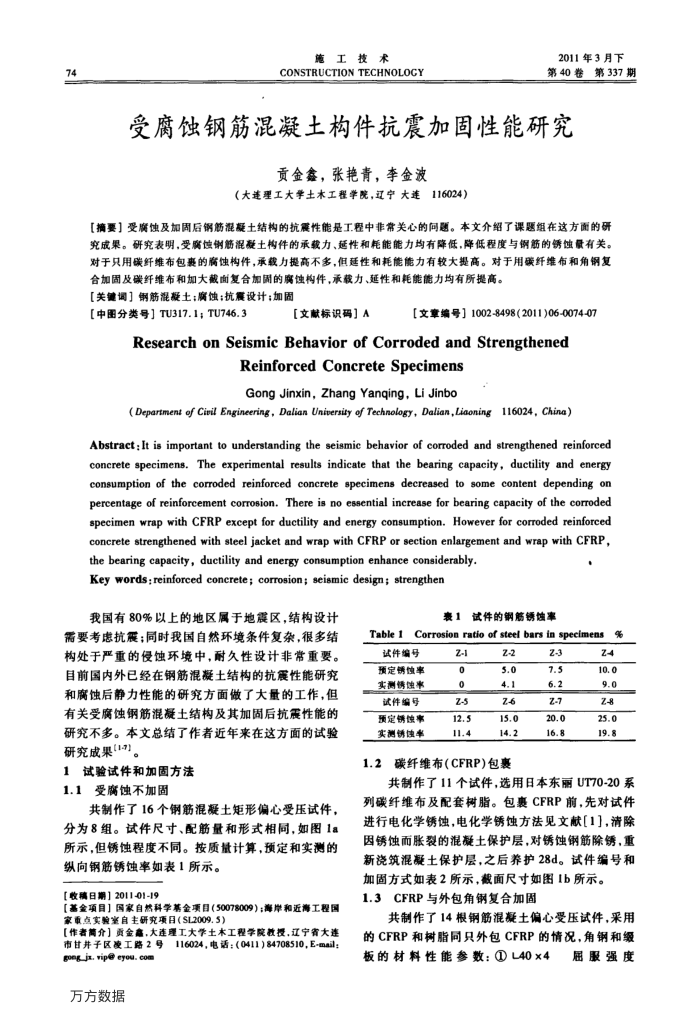

74
施工技术
CONSTRUCTION TECHNOLOCY
2011年3月下第40卷
第337期
受腐蚀钢筋混凝土构件抗震加固性能研究
贡金鑫，张艳青，李金波
（大连理工大学土木工程学院，辽宁大连
116024）
【摘要】受腐蚀及加周后钢筋混凝土结构的抗震性能是工程中非常关心的间题。本文介绍了课题组在这方面的研究成果。研究表明，受腐蚀例混凝土构件的承载力、延性和耗能能力均有降低，降低程度与钢筋的锈蚀量有关。对于只用碳纤维布包裹的腐蚀构件，承载力提高不多，但延性和耗能能力有较大提高。对于用碳纤维布和角钢复
合加固及碳纤维布和加大截面复合加周的腐蚀构件，承载力、延性和耗能能力均有所提高。【关键调】钢筋混凝土：腐蚀；抗震设计：加固
【中图分类号】TU317.1；TU746.3
【文献标识码】A
[文章编号】1002-8498(2011)06-0074-07
ResearchonSeismicBehaviorofCorrodedandStrengthened
ReinforcedConcreteSpecimens Gong Jinxin, Zhang Yanqing, Li Jinbo
(Department of Ciril Engineering, Dalian University of Technology, Dalian,Liaoning 116024, China)
Abstract:It is important to understanding the seismic behavior of corroded and strengthened reinforced concrete specimens. The experimental results indicate that the bearing capacity, ductility and energy consumption of the corroded reinforced concrete specimens decreased to some content depending on percentage of reinforcement corrosion.There is no essential increase for bearing capacity of the corroded specimen wrap with CFRP except for ductility and energy consumption. However for corroded reinforced concrete strengthened with steel jacket and wrap with CFRP or section enlargement and wrap with CFRP,
the bearing capacity, ductility and energy consumption enhance considerably Key words:reinforced concrete; corrosion; seismic design; strengthen
我国有80%以上的地区属于地震区，结构设计
需要考虑抗震；同时我国自然环境条件复杂，很多结构处于严重的侵蚀环境中，耐久性设计非常重要。目前国内外已经在钢筋混凝土结构的抗震性能研究和腐蚀后静力性能的研究方面做了大量的工作，但有关受腐蚀钢筋混凝土结构及其加固后抗震性能的研究不多。本文总结了作者近年来在这方面的试验研究成果(17)。
1试验试件和加固方法 1.1
1受腐蚀不加固
共制作了16个钢筋混凝土矩形偏心受压试件，分为8组。试件尺寸、配筋量和形式相同，如图1a 所示，但锈蚀程度不同。按质量计算，预定和实测的
纵向钢筋锈蚀率如表1所示。【收稿日期】2011-01-19
【基金项目】国家自然科学基金项目（50078009）；海岸和近海工程国家重点实验室自主研究项日（SL2009.5）
【作者简介】贾金鑫，大连理工大学土本工程学院教授，辽宁省大连市甘井子区凌工路2号
116024，电话：(0411)84708510,E-mail;
gong_jx, rip@ eyou. com 万方数据
Table1
表1
试件的钢筋锈蚀率
Corrosion ratio of steel bars in specimens
试件编号预定锈蚀率实测锈蚀率试件编号预定锈蚀率实测锈蚀率
1.2
2-1 0 0 Z-5 12.5 11.4
2-2 5.0 4.1 Z-6 15.0 14.2
碳纤维布(CFRP)包裹
2-3 7.5 6.2 2-7 20.0 16.8
%
24 10.0 9.0 82 25.0 19.8
共制作了11个试件，选用日本东丽UT70-20系
列碳纤维布及配套树脂。包妻CFRP前先对试件进行电化学锈蚀，电化学锈蚀方法见文献[1]，清除因锈蚀而胀裂的混凝土保护层，对锈蚀钢筋除锈，重新浇筑混凝土保护层，之后养护28d。试件编号和
加固方式如表2所示，截面尺寸如图Ib所示。 1.3CFRP与外包角钢复合加固
共制作了14根钢筋混凝土偏心受压试件，采用的CFRP和树脂同只外包CFRP的情况，角钢和缓
板的材料性能参数：①L40×4
屈服强度
