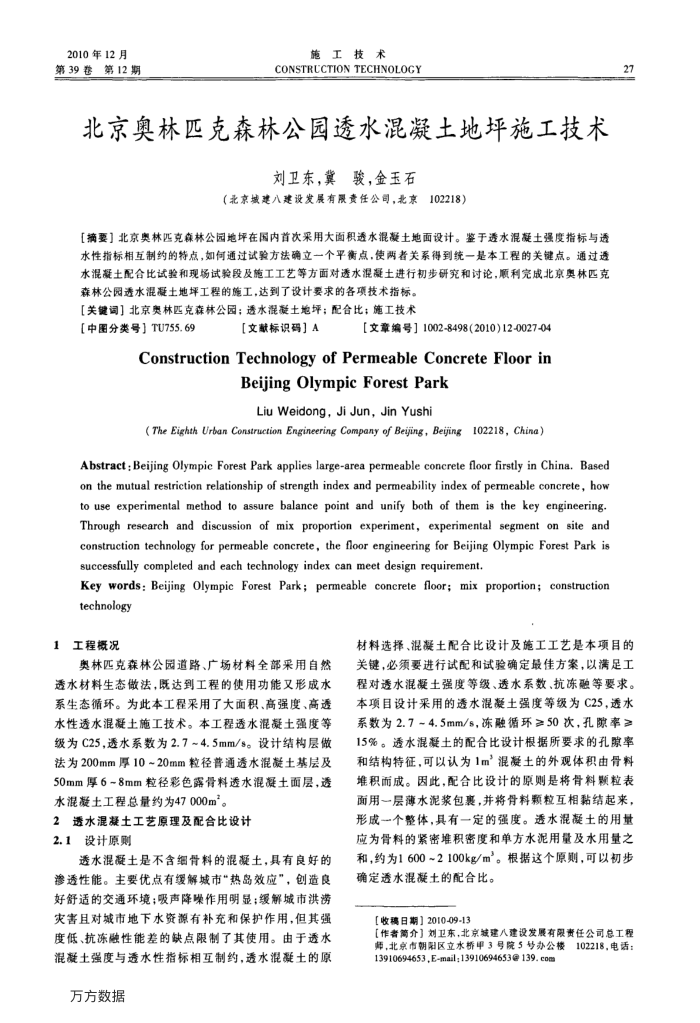

2010年12月第39卷第12期
施工技术
CONSTRCCTION TECHNOLOGY
北京奥林匹克森林公园透水混凝土地坪施工技术
刘卫东，冀骏，金玉石
（北京城建八建设发展有限责任公司，北京
102218）
【摘要】北京奥林匹克森林公园地坪在国内首次采用大面积透水混凝土地面设计。鉴于透水混凝土强度指标与透水性指标相互制约的特点，如何通过试验方法确立一个平衡点，使两者关系得到统一是本工程的关键点。通过透水混凝土配合比试验和现场试验段及施工工艺等方面对透水混凝土进行初步研究和讨论，顺利完成北京奥林匹克
森林公园透水混凝土地坪工程的施工，达到了设计要求的各项技术指标。【关键词】北京奥林匹克森林公园；透水混凝土地坪；配合比；施工技术
[中图分类号】TU755.69
[文献标识码］A
【文章编号】1002-8498(2010)12-0027-04
ConstructionTechnologyofPermeableConcreteFloorin
Beijing OlympicForest Park Liu Weidong, Ji Jun, Jin Yushi
(The Eighth Urban Construction Engineering Company of Beijing, Beijing 102218, China)
Abstract : Beijing Olympic Forest Park applies large-area permeable concrete floor firstly in China. Based on the mutual restriction relationship of strength index and permeability index of permeable concrete, how to use experimental method to assure balance point and unify both of them is the key engineering. Through research and discussion of mix proportion experiment, experimental segment on site and construction technology for permeable concrete, the floor engineering for Beijing Olympic Forest Park is successfully completed and each technology index can meet design requirement.
Key words: Beijing Olympic Forest Park; permeable concrete floor; mix proportion; construction technology
1
工程概况
奥林匹克森林公园道路、广场材料全部采用自然透水材料生态做法，既达到工程的使用功能又形成水系生态循环。为此本工程采用了大面积、高强度、高透水性透水混凝土施工技术。本工程透水混凝土强度等级为C25，透水系数为2.7~4.5mm/s。设计结构层做法为200mm厚10~20mm粒径普通透水混凝土基层及 50mm厚6~8mm粒径彩色露骨料透水混凝土面层，透水混凝土工程总量约为47000m。
2透水混凝土工艺原理及配合比设计 2.1设计原则
透水混凝土是不含细骨料的混凝土，具有良好的
渗透性能。主要优点有缓解城市“热岛效应”，创造良好舒适的交通环境；吸声降噪作用明显；缓解城市洪涝灾害且对城市地下水资源有补充和保护作用，但其强度低、抗冻融性能差的缺点限制了其使用。由于透水混凝土强度与透水性指标相互制约，透水混凝土的原
万方数据
27
材料选择、混凝土配合比设计及施工工艺是本项目的关键，必须要进行试配和试验确定最佳方案，以满足工程对透水混凝土强度等级、透水系数、抗冻融等要求。本项目设计采用的透水混凝土强度等级为C25，透水系数为2.74.5mm/s，冻融循环≥50次，孔隙率≥ 15%。透水混凝土的配合比设计根据所要求的孔原率和结构特征，可以认为1m”混凝土的外观体积由骨料堆积而成。因此，配合比设计的原则是将骨料颗粒表面用一层薄水泥浆包裹，并将骨料颗粒互相黏结起来，形成一个整体，具有一定的强度。透水混凝土的用量应为骨料的紧密堆积密度和单方水泥用量及水用量之和，约为1600~2100kg/m。根据这个原则，可以初步确定透水混凝土的配合比。
【收稿日期】2010-09-13
【作者简介】刘卫东，北京城建八建设发展有限责任公司总工程师，北京市朝阳区立水桥甲3号院5号办公楼
电102218，电话：
13910694653,E-mail;13910694653@ 139. com
