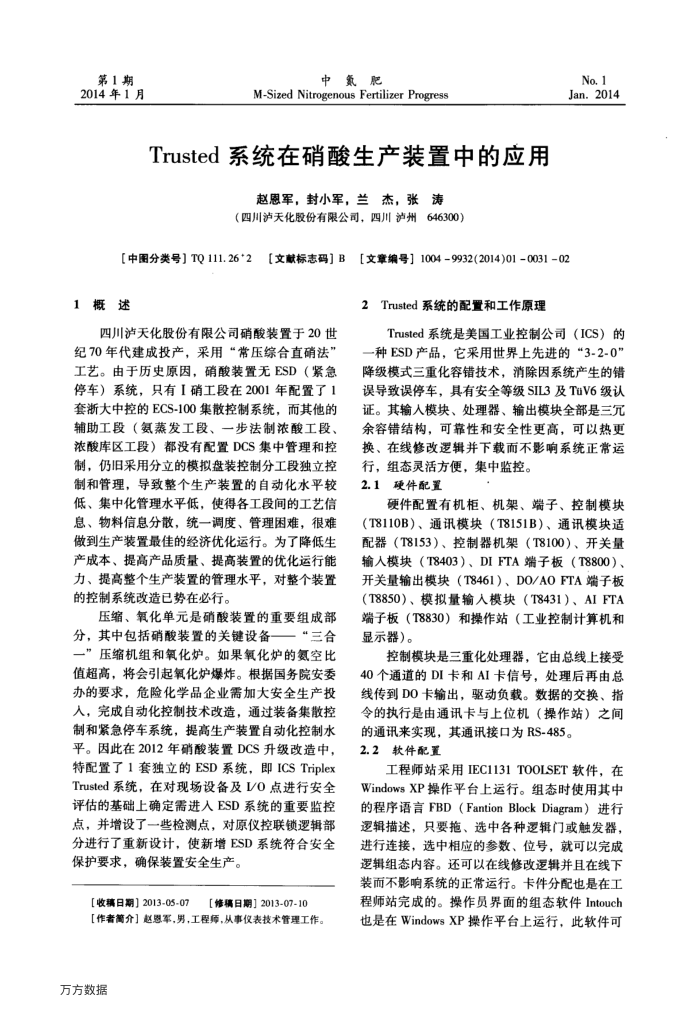

Trusted系统在硝酸生产装置中的应用
赵恩军，封小军，兰杰，张涛
（四川泸天化股份有限公司，四川泸州646300）
No.1 Jan.2014
【中图分类号】TQ111.26*2
【文献标志码】B［文章编号】1004-9932(2014)01-0031-02
1概述
四川天化股份有限公司硝酸装置于20世纪70年代建成投产，采用“常压综合直硝法” 工艺。由于历史原因，硝酸装置无ESD（紧急停车）系统，只有硝工段在2001年配置了1 套浙大中控的ECS-100集散控制系统，而其他的辅助工段（氨蒸发工段、一步法制浓酸工段、浓酸库区工段）都没有配置DCS集中管理和控制，仍旧采用分立的模拟盘装控制分工段独立控制和管理，导致整个生产装置的自动化水平较低、集中化管理水平低，使得各工段间的工艺信息、物料信息分散，统一调度、管理困难，很难做到生产装置最佳的经济优化运行。为了降低生产成本、提高产品质量、提高装置的优化运行能力、提高整个生产装置的管理水平，对整个装置的控制系统改造已势在必行。
压缩、氧化单元是硝酸装置的重要组成部分，其中包括硝酸装置的关键设备“三合二”压缩机组和氧化炉。如果氧化炉的氨空比值超高，将会引起氧化炉爆炸。根据国务院安委办的要求，危险化学品企业需加大安全生产投人，完成自动化控制技术改造，通过装备集散控制和紧急停车系统，提高生产装置自动化控制水平。因此在2012年硝酸装置DCS升级改造中，特配置了1套独立的ESD系统，即ICSTriplex Trusted系统，在对现场设备及VO点进行安全评估的基础上确定需进入ESD系统的重要监控点，并增设了一些检测点，对原仪控联锁逻辑部分进行了重新设计，使新增ESD系统符合安全保护要求，确保装置安全生产。
[收稿日期】2013-05-07
【修搞日期】2013-07-10
【作者简介】赵恩军，男，工程师，从事仪表技术管理工作。万方数据
2Trusted系统的配置和工作原理
Trusted系统是美国工业控制公司（ICS）的-种ESD产品，它采用世界上先进的“3-2-0”
降级模式三重化容错技术，消除因系统产生的错误导致误停车，具有安全等级SIL3及TuV6级认证。其输人模块、处理器、输出模块全部是三允余容错结构，可靠性和安全性更高，可以热更换、在线修改逻辑并下载而不影响系统正常运
行，组态灵活方便，集中监控。 2.1硬件配置
硬件配置有机柜、机架、端子、控制模块（T8110B）、通讯模块（T8151B）、通讯模块适配器（T8153）、控制器机架（T8100）、开关量输人模块（T8403）、DIFTA端子板（T8800）、开关量输出模块（T8461）、DO/AOFTA端子板（T8850）、模拟量输人模块（T8431）、AIFTA 端子板（T8830）和操作站（工业控制计算机和显示器）。
控制模块是三重化处理器，它由总线上接受 40个通道的DI卡和AI卡信号，处理后再由总线传到DO卡输出，驱动负载。数据的交换、指令的执行是由通讯卡与上位机（操作站）之间
的通讯来实现，其通讯接口为RS-485。 2.2软件配置
工程师站采用IEC1131TOOLSET软件，在 WindowsXP操作平台上运行。组态时使用其中的程序语言FBD（FantionBlockDiagram）进行逻辑描述，只要拖、选中各种逻辑门或触发器，进行连接，选中相应的参数、位号，就可以完成逻辑组态内容。还可以在线修改逻辑并且在线下装而不影响系统的正常运行。卡件分配也是在工程师站完成的。操作员界面的组态软件Intouch 也是在WindowsXP操作平台上运行，此软件可
