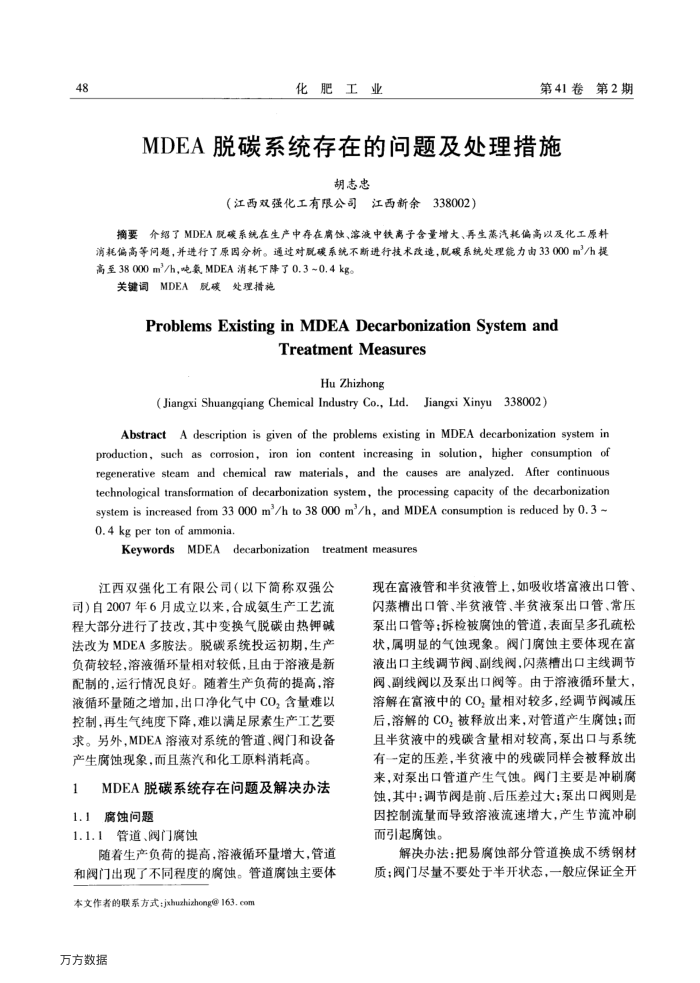

48
化肥工业
第41卷第2期
MDEA脱碳系统存在的问题及处理措施
胡志忠
（江西双强化工有限公司江西新余338002）
摘要介绍了MDEA脱碳系统在生产中存在肩蚀、溶液中铁离子含量增大、再生蒸汽耗偏高以及化工原料消耗偏高等问题，并进行了原固分析。通过对脱碳系统不断进行技术改造，脱碳系统处理能力由33000m"/h提高至38000m/h,吨氢,MDEA消耗下降了0.3~0.4kg。
关键词MDEA脱碳处理措施
ProblemsExistinginMDEADecarbonizationSystemand
TreatmentMeasures
Hu Zhizhong
(Jiangxi Shuangqiang Chemical Industry Co., Lid.Jiangxi Xinyu 338002)
AbstractA description is given of the problems existing in MDEA decarbonization system in production, such as corrosion, iron ion content increasing in solution, higher consumption of regenerative steam and chemical raw materials, and the causes are analyzed. After continuous technological transformation of decarbonization system, the processing capacity of the decarbonization system is increased from 33 000 m /h to 38 000 m'/h, and MDEA consumption is reduced by 0.3 ~ O. 4 kg per ton of ammonia.
KeywordsMDEAdecarbonization treatment measures
江西双强化工有限公司（以下简称双强公
司）自2007年6月成立以来，合成氨生产工艺流程大部分进行了技改，其中变换气脱碳由热钾碱法改为MDEA多胺法。脱碳系统投运初期，生产负荷较轻，溶液循环量相对较低，且由于溶液是新配制的，运行情况良好。随着生产负荷的提高，溶液循环量随之增加，出口净化气中CO，含量难以控制，再生气纯度下降，难以满足尿素生产工艺要求。另外，MDEA溶液对系统的管道、阀门和设备产生腐蚀现象，而且蒸汽和化工原料消耗高。
1
MDEA脱碳系统存在问题及解决办法
1.1腐蚀问题
1.1.1管道、阀门腐蚀
随着生产负荷的提高，溶液循环量增大，管道和阅门出现了不同程度的腐蚀。管道腐蚀主要体
本文作者的联系方式:jxhuzhizhong@163.com 万方数据
现在富液管和半贫液管上，如吸收塔富液出口管、闪蒸槽出口管、半贫液管、半贫液泵出口管、常压泵出口管等；拆检被腐蚀的管道，表面呈多孔疏松状，属明显的气蚀现象。阀门腐蚀主要体现在富液出口主线调节阀、副线阀，闪蒸槽出口主线调节阀、副线阅以及泵出口阀等。由于溶液循环量大，溶解在富液中的CO，量相对较多，经调节阀减压后，溶解的CO，被释放出来，对管道产生腐蚀；而且半贫液中的残碳含量相对较高，泵出口与系统有一定的压差，半贫液中的残碳同样会被释放出来，对泵出口管道产生气蚀。阀门主要是冲刷属蚀，其中：调节阀是前、后压差过大；泵出口阀则是因控制流量而导致溶液流速增大，产生节流冲刷而引起腐蚀。
解决办法：把易腐蚀部分管道换成不绣钢材质；阀门尽量不要处于半开状态，一般应保证全开
