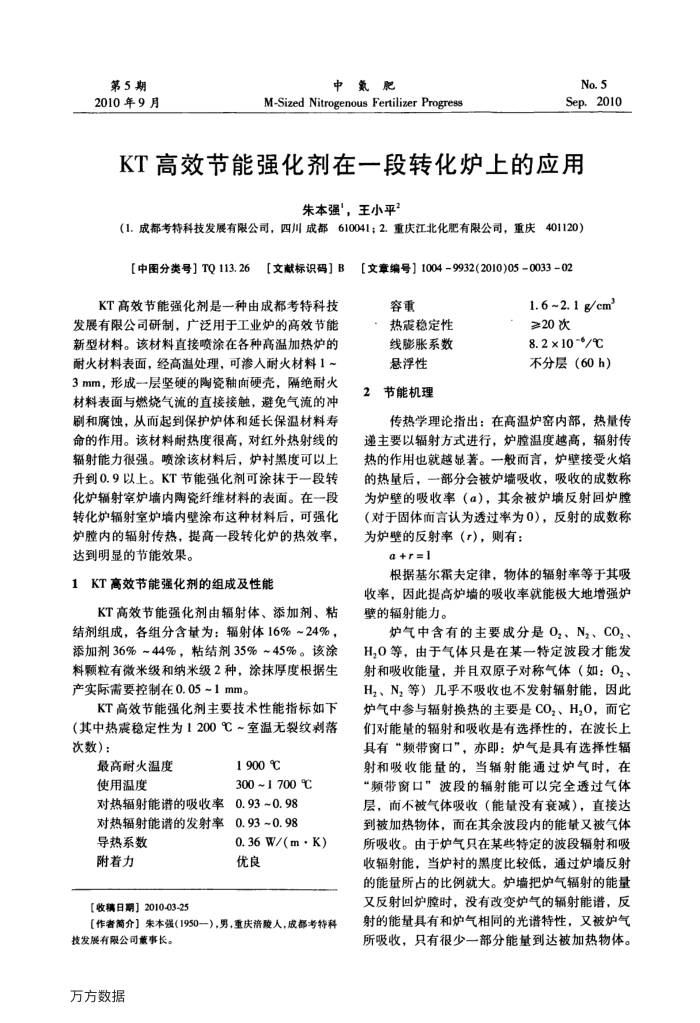

第5期 2010年9月
中氮肥
M-Sized Nitrogenous Fertilizer Progress
No.5 Sep.2010
KT高效节能强化剂在一段转化炉上的应用
朱本强'，王小平?
（1.成都考特科技发展有限公司，四川成都610041；2.重庆江北化肥有限公司，重庆
401120）
【中图分类号】TQ113.26【文献标识码】B
KT高效节能强化剂是一种由成都考特科技发展有限公司研制，广泛用于工业炉的高效节能新型材料。该材料直接喷涂在各种高温加热炉的耐火材料表面，经高温处理，可渗人耐火材料1~ 3mm，形成层坚硬的陶瓷轴面硬壳，隔绝耐火材料表面与燃烧气流的直接接触，避免气流的冲刷和腐蚀，从而起到保护炉体和延长保温材料寿命的作用。该材料耐热度很高，对红外热射线的辐射能力很强。喷涂该材料后，炉衬黑度可以上升到0.9以上。KT节能强化剂可涂抹于一段转化炉辐射室炉墙内陶瓷纤维材料的表面。在一段转化炉辐射室炉墙内壁涂布这种材料后，可强化炉膛内的辐射传热，提高一段转化炉的热效率，达到明显的节能效果。
1KT高效节能强化剂的组成及性能
KT高效节能强化剂由辐射体、添加剂、粘结剂组成，各组分含量为：辐射体16%~24%，添加剂36%~44%，粘结剂35%~45%。该涂料颗粒有微米级和纳米级2种，涂抹厚度根据生产实际需要控制在0.05~1mm。
KT高效节能强化剂主要技术性能指标如下（其中热震稳定性为1200℃~室温无裂纹刺落次数)：
最高耐火温度使用温度
1900℃
300 ~1 700 °C
对热辐射能谱的吸收率0.93~0.98
0.93~0.98
对热辐射能谱的发射率
导热系数附着力
【收稿日期】2010-03-25
0.36 W/(m ·K) 优良
【作者简介】朱本强（1950一），男，重庆落陵人，成都考特科
技发展有限公司董事长。万方数据
【文章编号】10049932(2010)05003302
容重
热震稳定性线膨胀系数
悬浮性节能机理 2
1.6~2.1g/cm ≥20次
8.2 ×10*/℃ 不分层（60h）
传热学理论指出：在高温炉窑内部，热量传递主要以辐射方式进行，炉膛温度越高，辐射传热的作用也就越显著。一般而言，炉壁接受火焰的热量后，一部分会被炉墙吸收，吸收的成数称为炉壁的吸收率（α），其余被炉反射回炉膛（对于固体而言认为透过率为0），反射的成数称为炉壁的反射率（r），则有：
a+r=l
根据基尔霍夫定律，物体的辐射率等于其吸收率，因此提高炉墙的吸收率就能极大地增强炉壁的辐射能力。
炉气中含有的主要成分是O,、Nz、COz、 H,O等，由于气体只是在某一特定波段才能发射和吸收能量，并且双原子对称气体（如：O2、 H，、N，等）几乎不吸收也不发射辐射能，因此炉气中参与辐射换热的主要是CO,、H,O，而它们对能量的辐射和吸收是有选择性的，在波长上具有“频带窗口”，亦即：炉气是具有选择性辐射和吸收能量的，当辑射能通过炉气时，在“频带窗口”波段的辐射能可以完全透过气体层，血不被气体吸收（能量没有衰减），首接达到被加热物体，而在其余波段内的能量又被气体所吸收。由于炉气只在某些特定的波段辐射和吸收辐射能，当炉衬的黑度比较低，通过炉墙反射的能量所占的比例就大。炉墙把炉气辐射的能量又反射回炉膛时，没有改变炉气的辐射能谱，反射的能量具有和炉气相同的光谱特性，又被炉气所吸收，只有很少一部分能量到达被加热物体。
