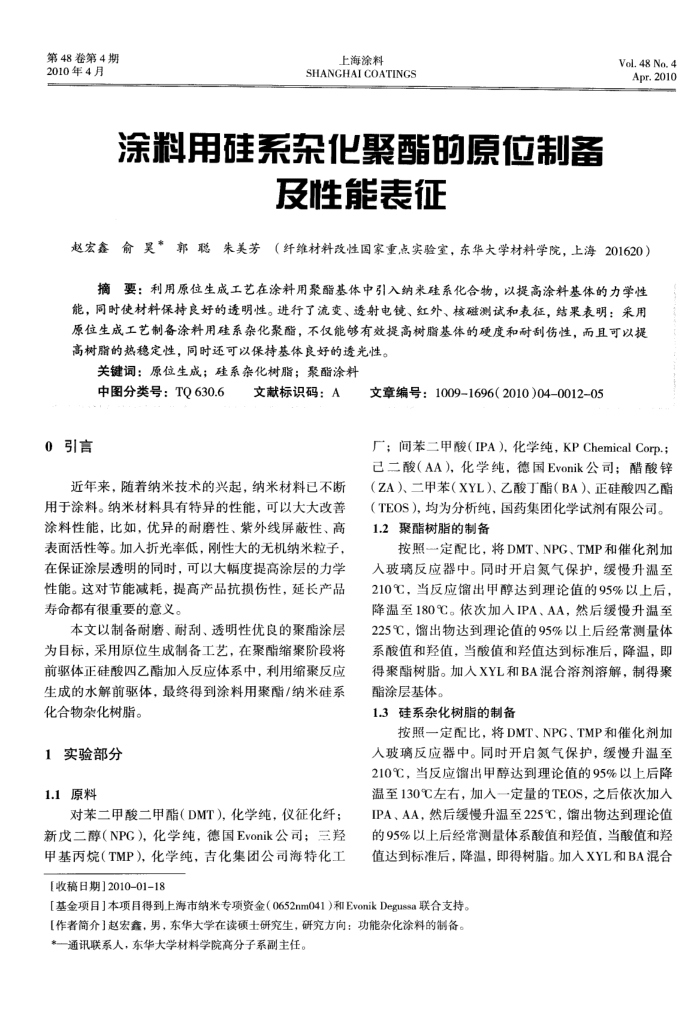

第48卷第4期 2010年4月
上海涂料
SHANGHAI COATINGS
涂料用硅系杂化聚酯的原位制备
及性能表征
Vol. 48 No. 4 Apr.2010
赵宏鑫俞昊*郭聪朱美芳（纤维材料改性国家重点实验室，东华大学材料学院，上海201620）
摘要：利用原位生成工艺在涂料用聚酯基体中引入纳米硅系化合物，以提高涂料基体的力学性能，同时使材料保持良好的透明性。进行了流变、透射电镜、红外、核磁测试和表征，结果表明：采用原位生成工艺制备涂料用硅系杂化聚酯，不仅能够有效提高树脂基体的硬度和耐刮伤性，而且可以提高树脂的热稳定性，同时还可以保持基体良好的透光性。
关键词：原位生成；硅系杂化树脂；聚酯涂料
中图分类号：TQ630.6
0引言
文献标识码：A
近年来，随着纳米技术的兴起，纳米材料已不断
用于涂料。纳米材料具有特异的性能，可以大大改善涂料性能，比如，优异的耐磨性、紫外线屏蔽性、高表面活性等。加入折光率低，刚性大的无机纳米粒子，在保证涂层透明的同时，可以大幅度提高涂层的力学性能。这对节能减耗，提高产品抗损伤性，延长产品寿命都有很重要的意义。
本文以制备耐磨、耐刮、透明性优良的聚酯涂层为目标，采用原位生成制备工艺，在聚酯缩聚阶段将前驱体正硅酸四乙酯加人反应体系中，利用缩聚反应生成的水解前驱体，最终得到涂料用聚酯/纳米硅系化合物杂化树脂。
1实验部分 1.1原料
对苯二甲酸二甲酯（DMT），化学纯，仪征化纤：新戊二醇（NPG），化学纯，德国Evonik公司；三羟甲基丙烷（TMP)，化学纯，吉化集团公司海特化工
[收稿日期】2010-01-18
文章编号：1009-1696（2010)04-0012-05
厂；间苯二甲酸（IPA），化学纯，KPChemical Corp-；已二酸（AA），化学纯德国Evonik公司：醋酸锌（ZA）、二甲苯（XYL）、乙酸丁酯（BA）、正硅酸四乙酯（TEOS），均为分析纯，国药集团化学试剂有限公司。 1.2聚酯树脂的制备
按照一定配比，将DMT、NPG、TMP和催化剂加入玻璃反应器中。同时开启氮气保护，缓慢升温至 210℃，当反应馏出甲醇达到理论值的95%以上后，降温至180℃。依次加人IPA、AA，然后缓慢升温至 225℃，留出物达到理论值的95%以上后经常测量体系酸值和羟值，当酸值和羟值达到标准后，降温，即得聚酯树脂。加人XYL和BA混合溶剂溶解，制得聚酯涂层基体。
1.3硅系杂化树脂的制备
按照一定配比，将DMT、NPG、TMP和催化剂加人玻璃反应器中。同时开启氮气保护，缓慢升温至 210℃，当反应馏出甲醇达到理论值的95%以上后降温至130℃左右，加人一定量的TEOS，之后依次加入 IPA、AA，然后缓慢升温至225℃，馏出物达到理论值的95%以上后经常测量体系酸值和羟值，当酸值和羟值达到标准后，降温，即得树脂。加人XYL和BA混合
[基金项目】本项目得到.上海市纳米专项资金（0652nm041）和EvonikDegussa联合支持。【作者简介】赵宏鑫，男，东华大学在读硕士研究生，研究方向：功能杂化涂料的制备。*一通讯联系人，东华大学材料学院高分子系副主任。
