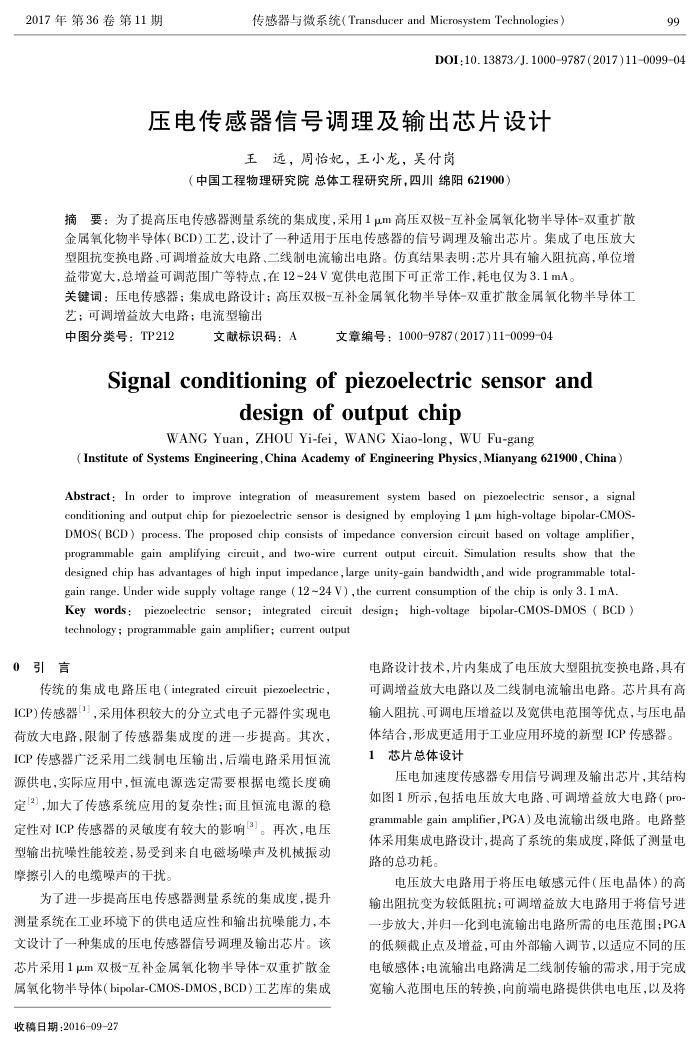

压电传感器信号调理及输出芯片设计 2017年第36卷第11期
传感器与微系统(Transducer and Microsystem Technologies)
66
DOI:10.13873/J.10009787(2017)11009904
压电传感器信号调理及输出芯片设计
王远,周怡妃,王小龙,吴付岗
(中国工程物理研究院总体工程研究所,四川绵阳621900)
摘要:为了提高压电传感器测量系统的集成度,采用1μm高压双极-互补金属氧化物半导体-双重扩散金属氧化物半导体(BCD)工艺,设计了一种适用于压电传感器的信号调理及输出芯片。集成了电压放大型阻抗变换电路、可调增益放大电路、二线制电流输出电路。仿真结果表明:芯片具有输入阻抗高,单位增益带宽大,总增益可调范围广等特点,在12~24V宽供电范围下可正常工作,耗电仅为3.1mA。
关键词:压电传感器;集成电路设计:高压双极-互补金属氧化物半导体-双重扩散金属氧化物半导体工艺;可调增益放大电路;电流型输出
中图分类号:TP212
文献标识码:A
文章编号:1000-9787(2017)11-0099-04
Signal conditioning of piezoelectric sensor and
designof outputchip
WANG Yuan, ZHOU Yi-fei, WANG Xiao-long, WU Fu-gang
(Institute of Systems Engineering,China Academy of Engineering Physics, Mianyang 621900, China) Abstract:In order to improve integration of measurement system based on piezoelectric sensor, a signal conditioning and output chip for piezoelectric sensor is designed by employing 1 μm high-voltage bipolar-CMOS-DMOS( BCD) process. The proposed chip consists of impedance conversion circuit based on voltage amplifier, programmable gain amplifying circuit, and two-wire current output circuit. Simulation results show that the e e eeen eead d saeae s a o s ono eon dsi aee Key words:piezoelectric sensor;integrated cireuit design;high-voltage bipolar-CMOS-DMOS (BCD) technology ; programmable gain amplifier; current output
0引言
传统的集成电路压电(integrated circuitpiezoelectric, ICP)传感器",采用体积较大的分立式电子元器件实现电荷放大电路,限制了传感器集成度的进一步提高。其次, ICP传感器广泛采用二线制电压输出,后端电路采用恒流源供电,实际应用中,恒流电源选定需要根据电缆长度确定2],加大了传感系统应用的复杂性;而且恒流电源的稳定性对ICP传感器的灵敏度有较大的影响[3]。再次,电压型输出抗噪性能较差,易受到来自电磁场噪声及机械振动摩擦引入的电缆噪声的干扰
为了进一步提高压电传感器测量系统的集成度,提升测量系统在工业环境下的供电适应性和输出抗噪能力,本文设计了一种集成的压电传感器信号调理及输出芯片。该芯片采用1μm双极-互补金属氧化物半导体-双重扩散金属氧化物半导体(bipolar-CMOS-DMOS,BCD)工艺库的集成
收稿日期:2016-09-27
电路设计技术,片内集成了电压放大型阻抗变换电路,具有可调增益放大电路以及二线制电流输出电路。芯片具有高输人阻抗、可调电压增益以及宽供电范围等优点,与压电晶体结合,形成更适用于工业应用环境的新型ICP传感器。 1芯片总体设计
压电加速度传感器专用信号调理及输出芯片,其结构如图1所示,包括电压放大电路、可调增益放大电路(pro-grammablegainamplifier,PGA)及电流输出级电路。电路整体采用集成电路设计,提高了系统的集成度,降低了测量电路的总功耗。
电压放大电路用于将压电敏感元件(压电晶体)的高输出阻抗变为较低阻抗;可调增益放大电路用于将信号进一步放大,并归一化到电流输出电路所需的电压范围:PGA 的低频截止点及增益,可由外部输入调节,以适应不同的压电敏感体;电流输出电路满足二线制传输的需求,用于完成宽输人范围电压的转换,向前端电路提供供电电压,以及将
