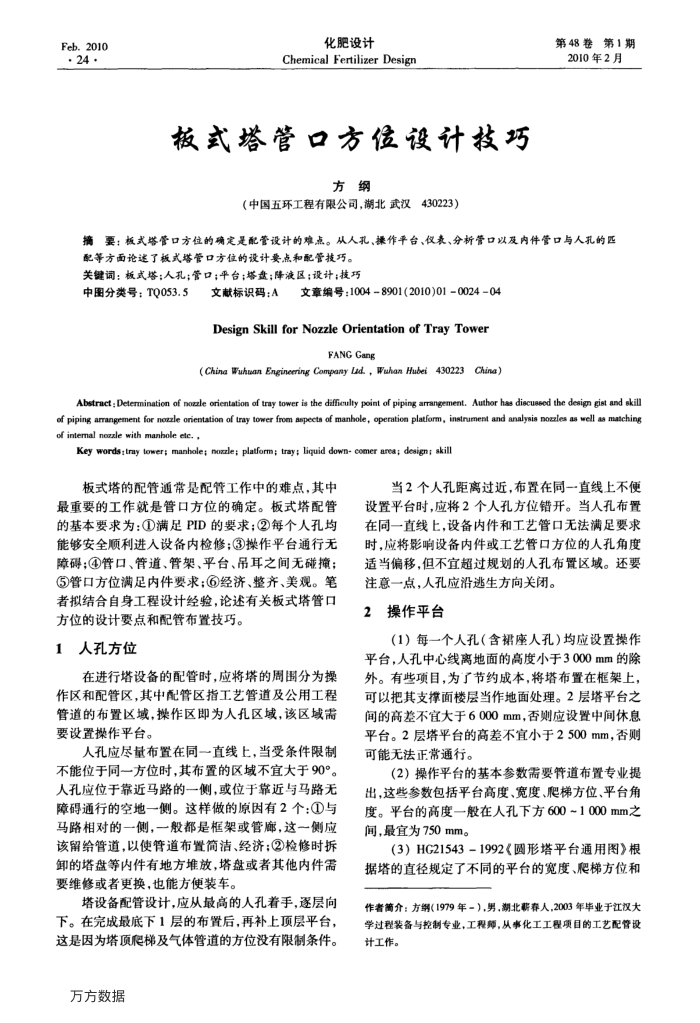

板式塔管口方位设计技巧
方纲
（中国五环工程有限公司，潮北武汉430223）
第48卷第1期 2010年2月
摘要：板式举管口方位的确定是配管设计的难点。从人孔、操作平台、仅表、分析管口以及内件管口与人孔的匹
配等方面论这了板式塔管口方位的设计要点和配管技巧。关键词：板式塔；人孔；管口；平台；塔盘；降液区；设计；技巧
中图分类号：TQ053.5
文献标识码：A
文章编号：10048901(2010)01002404
Design Skill for Nozzle Orientation of Tray Tower
FANG Gang
(Chine Wuhuan Engineering Company Lad., Wuhan Hubei 430223China)
Abstract: Determination of nozzle orientation of tray tower is the difiulty point of piping amangement. Author has discussed the design gist and skill of piping amangement for noezle orientation of tray tower from aspects of manhole, operation platform, instrument and analysis nozles as wellas matching of intemal nozzle with manhole elc. ,
Key words: tray tower; manhole; nozzle; platform; tray; liquid down- comer area; design; skll
板式塔的配管通常是配管工作中的难点，其中最重要的工作就是管口方位的确定。板式塔配管的基本要求为：①满足PID的要求；②每个人孔均能够安全顺利进人设备内检修：③操作平台通行无障碍：④管口、管道、管架、平台、吊耳之间无碰撞： ③管口方位满足内件要求；③经济、整齐、美观。笔者拟结合自身工程设计经验，论述有关板式塔管口
方位的设计要点和配管布置技巧。 1人孔方位
在进行塔设备的配管时，应将塔的周围分为操作区和配管区，其中配管区指工艺管道及公用工程管道的布置区域，操作区即为人孔区域，该区域需要设置操作平台。
人孔应尽量布置在同一直线上，当受条件限制不能位于同一方位时，其布置的区域不宜大于90°。人孔应位于靠近马路的一侧，或位于靠近与马路无障碍通行的空地一侧。这样做的原因有2个：①与马路相对的一侧，一般都是框架或管廊，这一侧应该留给管道，以使管道布置简洁、经济：②检修时拆卸的塔盘等内件有地方堆放，塔盘或者其他内件需要维修或者更换，也能方便装车。
塔设备配管设计，应从最高的人孔着手，逐层向下。在完成最底下1层的布置后，再补上顶层平台，这是因为塔顶爬梯及气体管道的方位没有限制条件。
