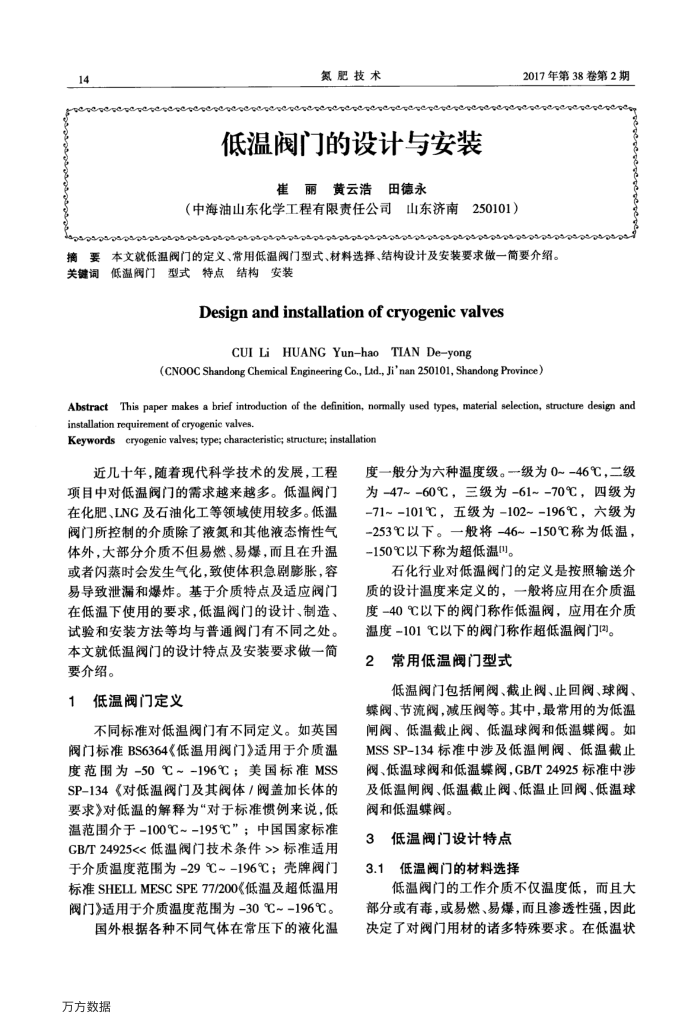

氮肥技术
低温阀门的设计与安装
崔丽黄云浩田德永
（中海油山东化学工程有限责任公司山东济南250101）
0
2017年第38卷第2期
摘要本文就低温阀门的定义、常用低温阀门型式、材料选择、结构设计及安装要求做一简要介绍。关键词低温阀门型式特点结构安装
Designandinstallationofcryogenicvalves
CUI Li HUANG Yun-haoTIAN De-yong
(CNO0C Shandong Chemical Engineering Co., Lad,Ji'nan 250101,Shandong Province）
Abstract This paper makes a brief introduction of the definition, normally used types, material selection, structure design and installation requirement of cryogenic valves.
Keywordscryogenic valves; type; characteristic; structure; installation
近几十年，随着现代科学技术的发展，工程项目中对低温阅门的需求越来越多。低温阀门在化肥、LNG及石油化工等领域使用较多。低温阀门所控制的介质除了液氮和其他液态情性气体外，大部分介质不但易燃、易爆，而且在升温或者闪蒸时会发生气化，致使体积急剧膨胀，容易导致泄漏和爆炸。基于介质特点及适应阅门在低温下使用的要求，低温阀门的设计、制造、试验和安装方法等均与普通阀门有不同之处。本文就低温阅门的设计特点及安装要求做一简要介绍。
低温阀门定义 1
不同标准对低温阀门有不同定义。如英国阀门标准BS6364《低温用阀门》适用于介质温度范围为-50℃~-196℃；美国标准MSS SP-134《对低温阀门及其阀体/阀盖加长体的要求》对低温的解释为“对于标准惯例来说.低温范围介于-100℃~-195℃”；中国国家标准 GB/T24925<<低温阀门技术条件>>标准适用于介质温度范围为-29℃~-196℃；壳牌阀门标准SHELLMESCSPE77/200《低温及超低温用阀门》适用于介质温度范围为-30℃~-196℃。
国外根据各种不同气体在常压下的液化温万方数据
度一般分为六种温度级。级为0~-46℃，二级为-47~-60℃，三级为-61~-70℃，四级为-71~-101℃，五级为-102~-196℃，六级为-253℃以下。一般将-46~-150℃称为低温，-150℃以下称为超低温！。
石化行业对低温阀门的定义是按照输送介质的设计温度来定义的，一般将应用在介质温度-40℃以下的阀门称作低温阅，应用在介质
温度-101C以下的阀门称作超低温阀门[2]。 2常用低温阀门型式
低温阀门包括闸阀、截止阀、止回阀、球阀、蝶阀、节流阀，减压阀等。其中，最常用的为低温闸阀、低温截止阀、低温球阀和低温蝶阀。如 MSSSP-134标准中涉及低温闸阀、低温截止阀、低温球阀和低温蝶阀，GB/T24925标准中涉及低温闸阀、低温截止阀、低温止回阀、低温球阀和低温蝶阀。
低温阀门设计特点 3
3.1低温阀门的材料选择
低温阀门的工作介质不仅温度低，而且大部分或有毒，或易燃、易爆，而且渗透性强，因此决定了对阀门用材的诸多特殊要求。在低温状
