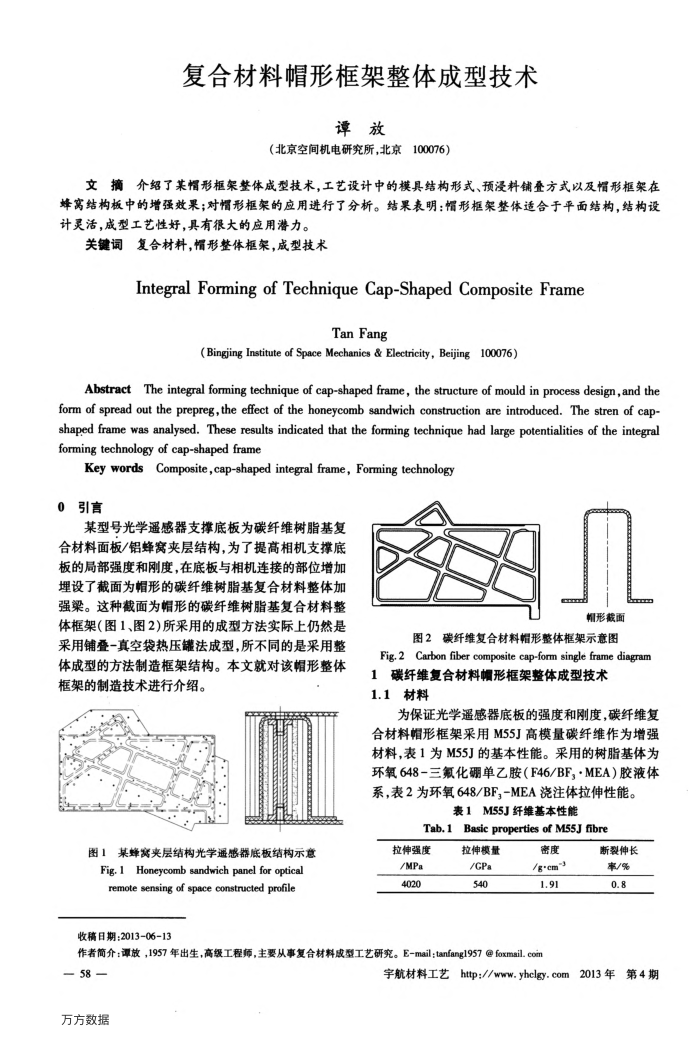

复合材料帽形框架整体成型技术
谭放
（北京空间机电研究所，北京100076）
文摘介绍了某帽形框架整体成型技术，工艺设计中的模具结构形式、预浸料铺叠方式以及帽形框架在蜂窝结构板中的增强效果；对帽形框架的应用进行了分析。结果表明：帽形框架整体适合于平面结构，结构设计灵活，成型工艺性好，具有很大的应用潜力。
关键词复合材料，帽形整体框架，成型技术
IntegralFormingofTechniqueCap-ShapedCompositeFrame
Tan Fang
(Bingjing Institute of SpaceMechanies &Electricity，Beijing100076)
AbstractThe integral forming technique of cap-shaped frame, the structure of mould in process design,and the form of spread out the prepreg,the effect of the honeycomb sandwich construction are introduced. The stren of cap shaped frame was analysed. These results indicated that the forming technique had large potentialities of the integral forming technology of cap-shaped frame
KeywordsComposite,capshaped integral frame，Forming technology 0引言
某型号光学遥感器支撑底板为碳纤维树脂基复合材料面板/铝蜂窝夹层结构，为了提高相机支撑底板的局部强度和刚度，在底板与相机连接的部位增加埋设了截面为帽形的碳纤维树脂基复合材料整体加
强梁。这种截面为帽形的碳纤维树脂基复合材料整体框架（图1、图2)所采用的成型方法实际上仍然是采用铺叠-真空袋热压罐法成型，所不同的是采用整体成型的方法制造框架结构。本文就对该帽形整体框架的制造技术进行介绍。
图1某蜂窝夹层结构光学遥感器底板结构示意 Fig. 1 Honeycomb sandwich panel for optical remote sensing of space constructed profile
收稿日期：2013-06-13
帽形截面
图2碳纤维复合材料帽形整体框架示意图
Fig. 2Carbon fiber composite cap-form single frame diagram
碳纤维复合材料帽形框架整体成型技术 1.1材料
为保证光学遥感器底板的强度和刚度，碳纤维复合材料帽形框架采用M55J高模量碳纤维作为增强材料，表1为M55J的基本性能。采用的树脂基体为环氧648-三氟化硼单乙胺（F46/BF，·MEA）胶液体系，表2为环氧648/BF,-MEA浇注体拉伸性能。
表1M55J纤维基本性能
Tab.1 Basic properties of M55J fibre
拉伸强度/MPa 4020
拉伸模量/GPa 540
密度/gcm~ 1.91
作者简介：谭放，1957年出生，高级工程师，主要从事复合材料成型工艺研究。E-mail：tanfang1957@foxmail.coim
-58 万方数据
断裂伸长率/% 0.8
