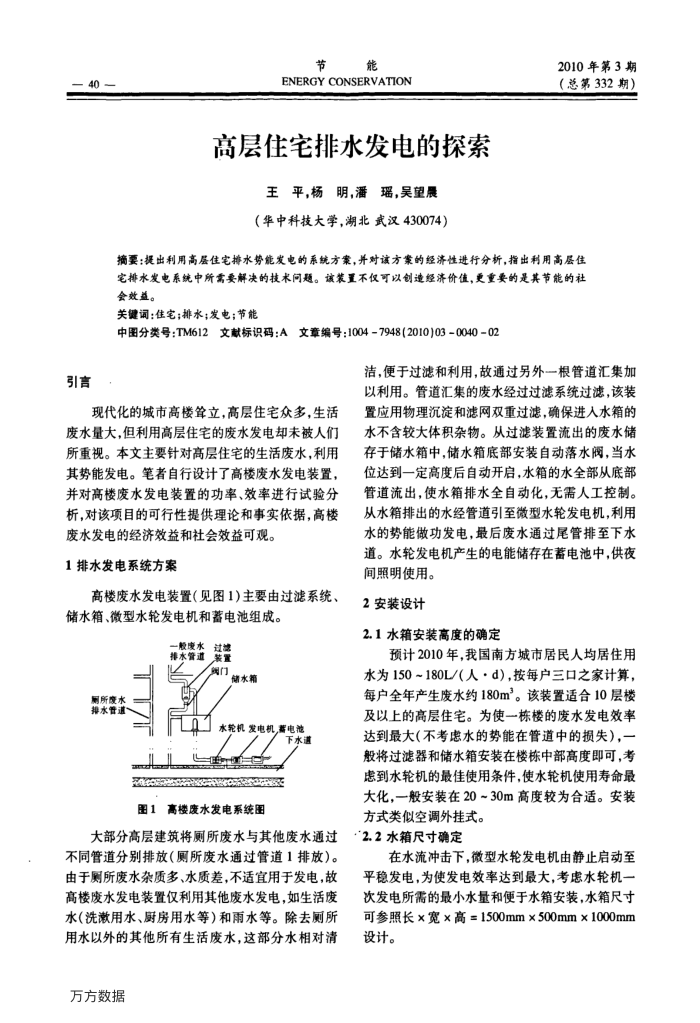

高层住宅排水发电的探索
王平，杨明，潘瑶，吴望晨（华中科技大学，湖北武汉430074）
2010年第3期（总第332期）
摘要：提出利用高层住宅排水势能发电的系统方案，并对该方案的经济性进行分析，指出利用高层住宅排水发电系统中所需要解决的技术问题。该装置不仅可以创遗经济价值，更重要的是其节能的社会效益。
关键词：住宅；排水；发电；节能
中图分类号：TM612文献标识码：A文章编号：1004-7948(2010)03-0040-02
引言·
现代化的城市高楼耸立，高层住宅众多，生活废水量大，但利用高层住宅的废水发电却未被人们所重视。本文主要针对高层住宅的生活废水，利用其势能发电。笔者自行设计了高楼废水发电装置，并对高楼废水发电装置的功率、效率进行试验分析，对该项目的可行性提供理论和事实依据，高楼
废水发电的经济效益和社会效益可观。 1排水发电系统方案
高楼废水发电装置（见图1)主要由过滤系统、储水箱、微型水轮发电机和蓄电池组成。
一般度水过滤排水管道装置
阀门
储水箱
厕所度水排水管道
水轮机发电机,器电池
下水道
aco
7358023253289
图1高楼废水发电系统围
大部分高层建筑将厕所废水与其他废水通过不同管道分别排放（厕所废水通过管道1排放）。
由于厕所废水杂质多、水质差，不适宜用于发电，故高楼废水发电装置仅利用其他废水发电，如生活废水(洗漱用水、厨房用水等）和雨水等。除去厕所用水以外的其他所有生活废水，这部分水相对清
方方数据
洁，便于过滤和利用，故通过另外一根管道汇集加以利用。管道汇集的废水经过过滤系统过滤，该装置应用物理沉淀和滤网双重过滤，确保进入水箱的水不含较大体积杂物。从过滤装置流出的废水储存于储水箱中，储水箱底部安装自动落水阀，当水位达到一定高度后自动开启，水箱的水全部从底部管道流出，使水箱排水全自动化，无需人工控制。从水箱排出的水经管道引至微型水轮发电机，利用水的势能做功发电，最后废水通过尾管排至下水道。水轮发电机产生的电能储存在蓄电池中，供夜
间照明使用。 2安装设计
2.1水箱安装高度的确定
预计2010年，我国南方城市居民人均居住用水为150~180L/（人·d），按每户三口之家计算，每户全年产生废水约180m。该装置适合10层楼及以上的高层住宅。为使一栋楼的废水发电效率达到最大（不考虑水的势能在管道中的损失），一般将过滤器和储水箱安装在楼栋中部高度即可，考到水轮机的最佳使用条件，使水轮机使用寿命最大化，一般安装在20~30m高度较为合适。安装方式类似空调外挂式。
2.2水箱尺寸确定
在水流冲击下，微型水轮发电机由静止启动至
平稳发电，为使发电效率达到最大，考虑水轮机一次发电所需的最小水量和便于水箱安装，水箱尺寸可参照长×宽×高=1500mm×500mm×1000mm 设计。
