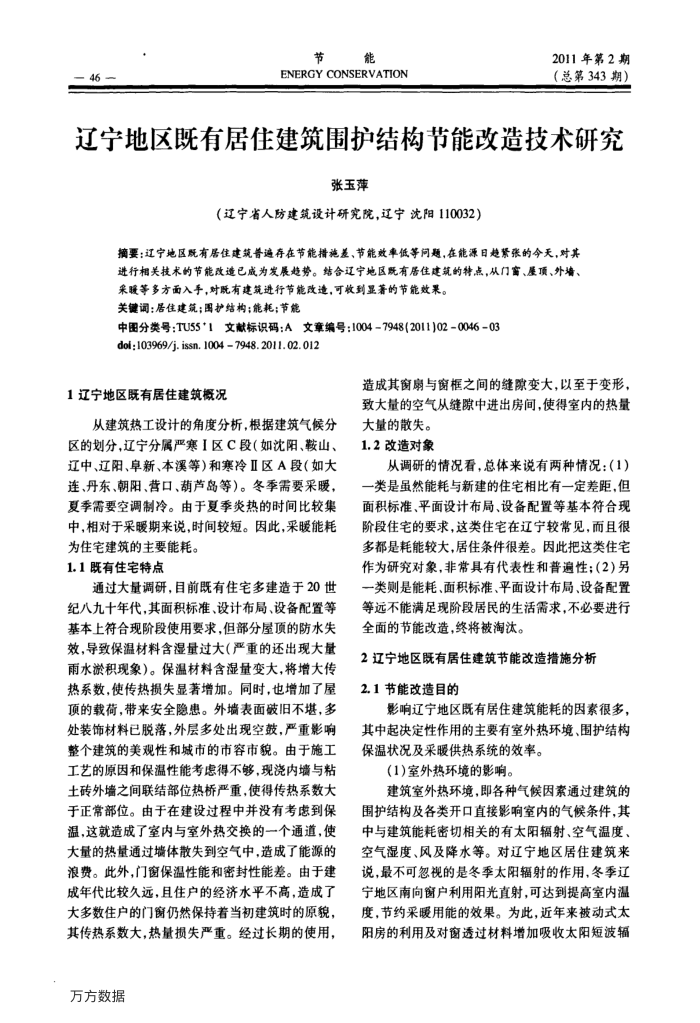

辽宁地区既有居住建筑围护结构节能改造技术研究
张玉萍
（辽宁省人防建筑设计研究院，辽宁沈阳110032）
摘要：辽宁地区既有居住建筑普遍存在节能措施差、节能效率低等问题，在能源日趋紧张的今天，对其进行相关技术的节能改造已成为发展趋势。结合辽宁地区既有居住建筑的特点，从门审、屋项、外增、
采暖等多方面入手，对既有建筑进行节能改造，可收到显著的节能效果。关键词：居住建筑；图护结构；能耗；节能
中图分类号：TU55*1文献标识码：A文章编号：10047948(2011)02-0046-03 dol:103969/j. issn. 1004 7948. 2011.02. 012
1辽宁地区既有居住建筑概况
从建筑热工设计的角度分析，根据建筑气候分区的划分，辽宁分属严寒I区C段（如沈阳、鞍山、辽中、辽阳、阜新、本溪等）和寒冷Ⅱ区A段（如大连、丹东、朝阳、营口、葫芦岛等）。冬季需要采暖，夏季需要空调制冷。由于夏季炎热的时间比较集中，相对于采暖期来说，时间较短。因此，采暖能耗
为住宅建筑的主要能耗。 1.1既有住宅特点
通过大量调研，目前既有住宅多建造于20世纪八九十年代，其面积标准、设计布局、设备配置等基本上符合现阶段使用要求，但部分屋顶的防水失效，导致保温材料含湿量过大（严重的还出现大量雨水淤积现象）。保温材料含湿量变大，将增大传热系数，使传热损失显著增加。同时，也增加了屋顶的载荷，带来安全隐患。外墙表面破旧不堪，多处装饰材料已脱落，外层多处出现空鼓，严重影响整个建筑的美观性和城市的市容市貌。由于施工工艺的原因和保温性能考虑得不够，现浇内墙与粘土砖外墙之间联结部位热桥严重，使得传热系数大于正常部位。由于在建设过程中并没有考虑到保温，这就造成了室内与室外热交换的一个通道，使大量的热量通过墙体散失到空气中，造成了能源的浪费。此外，门窗保温性能和密封性能差。由于建成年代比较久远，且住户的经济水平不高，造成了大多数住户的门窗仍然保持着当初建筑时的原貌，其传热系数大，热量损失严重。经过长期的使用，
方方数据
造成其窗扇与窗框之间的缝隙变大，以至于变形，致大量的空气从缝隙中进出房间，使得室内的热量
大量的散失。 1.2改造对象
从调研的情况看，总体来说有两种情况：（1）一类是虽然能耗与新建的住宅相比有一定差距，但面积标准、平面设计布局、设备配置等基本符合现阶段住宅的要求，这类住宅在辽宁较常见，而且很多都是耗能较大，居住条件很差。因此把这类住宅作为研究对象，非常具有代表性和普遍性；（2)另一类则是能耗、面积标准、平面设计布局、设备配置等远不能满足现阶段居民的生活需求，不必要进行全面的节能改造，终将被淘汰。
2辽宁地区既有居住建筑节能改造措施分析 2.1节能改造目的
影响辽宁地区既有居住建筑能耗的因素很多，其中起决定性作用的主要有室外热环境、围护结构保温状况及采暖供热系统的效率。
(1)室外热环境的影响。
建筑室外热环境，即各种气候因素索通过建筑的围护结构及各类开口直接影响室内的气候条件，其中与建筑能耗密切相关的有太阳辐射、空气温度、空气混度、风及降水等。对辽宁地区居住建筑来说，最不可忽视的是冬季太阳辐射的作用，冬季辽宁地区南向窗户利用阳光直射，可达到提高室内温度，节约采暖用能的效果。为此，近年来被动式太阳房的利用及对窗透过材料增加吸收太阳短波辐
