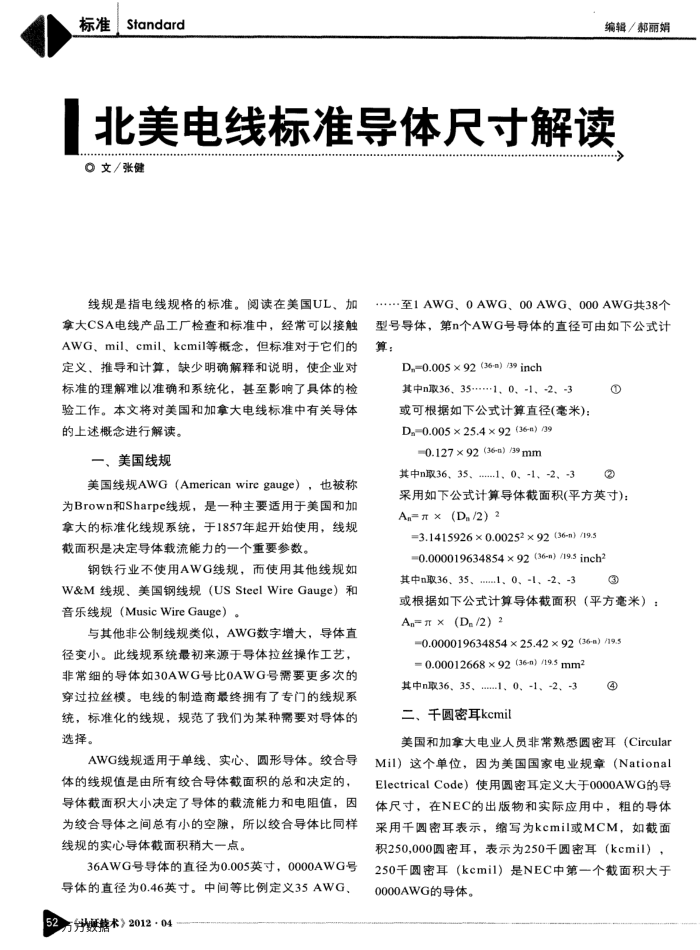

北美电线标准导体尺寸解读 O文/张健
线规是指电线规格的标准。阅读在美国UL、加拿大CSA电线产品工厂检查和标准中，经常可以接触 AWG、mil、cmil、kcmil等概念，但标准对于它们的定义、推导和计算，缺少明确解释和说明，使企业对标准的理解难以准确和系统化，甚至影响了具体的检验工作。本文将对美国和加拿大电线标准中有关导体的上述概念进行解读。
一、美国线规
美国线规AWG（Americanwiregauge），也被称为Brown和Sharpe线规，是一种主要适用于美国和加拿大的标准化线规系统，于1857年起开始使用，线规截面积是决定导体载流能力的一个重要参数。
钢铁行业不使用AWG线规，而使用其他线规如 W&M线规，美国钢线规（USSteelWireGauge）和音乐线规（MusicWireGauge）。
与其他非公制线规类似，AWG数字增大，导体直径变小。此线规系统最初来源于导体拉丝操作工艺，非常细的导体如30AWG号比0AWG号需要更多次的穿过拉丝模。电线的制造商最终拥有了专门的线规系统，标准化的线规，规范了我们为某种需要对导体的选择。
AWG线规适用于单线、实心、圆形导体。绞合导体的线规值是由所有绞合导体截面积的总和决定的，导体截面积大小决定了导体的载流能力和电阻值，因为绞合导体之间总有小的空隙，所以绞合导体比同样线规的实心导体截面积稍大一点。
36AWG号导体的直径为0.005英寸，0000AWG号导体的直径为0.46英寸。中间等比例定义35AWG， 2万分频糖术》2012·04
......至1AWG，0AWG、00AWG、000AWG共38个型号导体，第n个AWG号导体的直径可由如下公式计算：
D,=0.005 × 92 (36-n) /39 inch
其中n取36、35·1,0,-1，-2、-3 或可根据如下公式计算直径(毫米)：
D,=0.005 × 25.4 × 92 (36-α) /9 =0.127 × 92 (36-n) /39 mm
其中n取36、35、.....1、0、-1、-2，-3
? ②
采用如下公式计算导体截面积(平方英寸)： An=×(Da/2)2
=3.1415926 × 0.00252 × 92 (36-n) /19.5 =0.000019634854 × 92 (36-n) /19.5 inch2
其中n取36、35、.....1、0、-1、-2、-3
?
或根据如下公式计算导体截面积（平方毫米）： An=π ×(D/2) 2
0.000019634854 × 25.42 × 92 (36-n) /19.5 = 0.00012668 × 92 (36-n) /19.5 mm2
其中n取36、35、...1、0、-1、-2、-3 二、千圆密耳kcmil
?
美国和加拿大电业人员非常熟悉圆密耳（Circular Mil）这个单位，因为美国国家电业规章（National ElectricalCode）使用圆密耳定义大于0000AWG的导体尺寸，在NEC的出版物和实际应用中，粗的导体采用千圆密耳表示，缩写为kcmil或MCM，如截面积250,000圆密耳，表示为250千圆密耳（kcmil）， 250千圆密耳（kcmil）是NEC中第一个截面积大于 0000AWG的导体。
