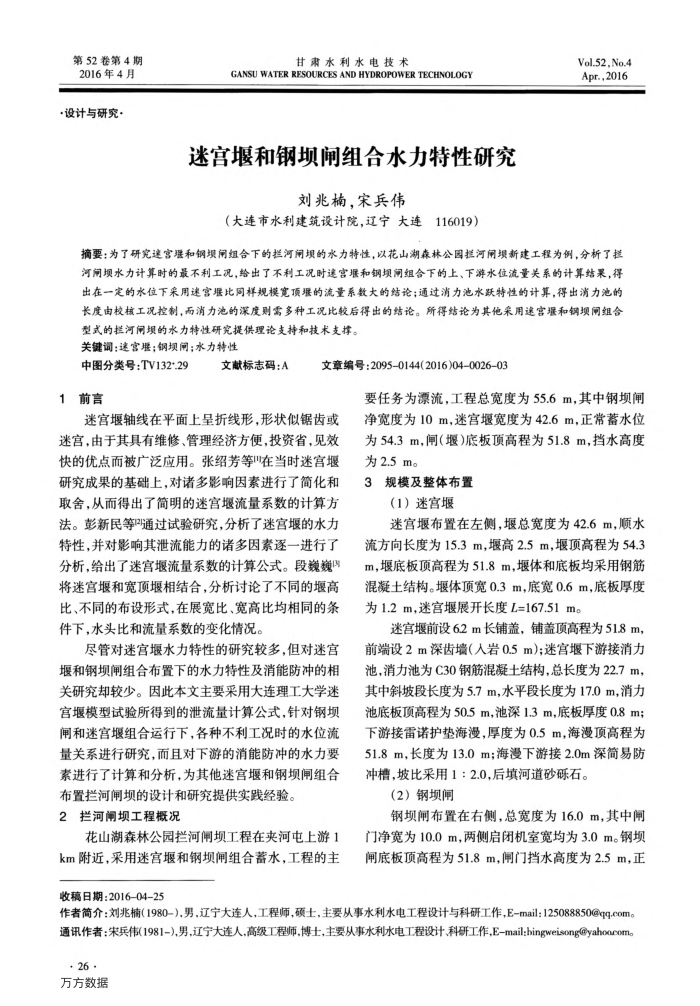

第52卷第4期 2016年4月
·设计与研究
甘肃水利水电技术
PNEEOSEE
迷宫堰和钢坝闸组合水力特性研究
刘兆楠，宋兵伟
（大连市水利建筑设计院，辽宁大连116019）
Vol.52,No.4 Apr.,2016
摘要：为了研究速宫瑶和钢坝闸组合下的拦河闸坝的水力特性，以花山湖森林公因拦河闸坝新建工程为例，分析了拦河闸坝水力计算时的最不利工况，给出了不利工况时遂宫堰和钢坝阐组合下的上、下游水位流量关系的计算结果，得出在一定的水位下采用速营虽比同样观模宽项强的流量系数大的结论；通过消力池水跃特性的计算，得出消力池的长度由校核工况控制，而消力池的深度则需多种工况比较后得出的结论。所得结论为其他采用速宫和钢坝闸组合
型式的拦河闸坝的水力特性研究提供理论支持和技术支撑。关键调：速宫据；钢坝闸；水力特性
中图分类号：TV132*.29 1前言
文献标志码：A
文章编号：2095-0144(2016)04002603
要任务为漂流，工程总宽度为55.6m，其中钢坝闸
迷宫堰轴线在平面上呈折线形，形状似锯齿或迷宫，由于其具有维修、管理经济方便，投资省，见效快的优点而被广泛应用。张绍芳等在当时迷宫堰研究成果的基础上，对诸多影响因素进行了简化和取舍，从而得出了简明的迷宫堰流量系数的计算方法。彭新民等通过试验研究，分析了迷宫堰的水力特性，并对影响其泄流能力的诸多因素逐一进行了分析，给出了迷宫堰流量系数的计算公式。段巍巍围将迷宫堰和宽顶堰相结合，分析讨论了不同的堰高比、不同的布设形式，在展宽比、宽高比均相同的条件下，水头比和流量系数的变化情况。
尽管对迷宫堰水力特性的研究较多，但对迷宫堰和钢坝闸组合布置下的水力特性及消能防冲的相关研究却较少。因此本文主要采用大连理工大学迷宫堰模型试验所得到的泄流量计算公式，针对钢坝闸和迷宫堰组合运行下，各种不利工况时的水位流量关系进行研究，而且对下游的消能防冲的水力要系进行了计算和分析，为其他迷宫堰和钢项闸组合
布置挡河闸坝的设计和研究提供实践经验， 2拦河闸坝工程概况
花山湖森林公园拦河闸坝工程在夹河屯上游1 km附近，采用迷宫堰和钢坝闸组合蓄水，工程的主收稿日期：201604-25
净宽度为10m，迷宫堰宽度为42.6m，正常蓄水位为54.3m，闸（堰)底板项高程为51.8m，挡水高度为2.5m。
3规模及整体布置
（1）迷宫堰
迷宫堰布置在左侧，堰总宽度为42.6m，顺水流方向长度为15.3m，堰高2.5m，堰顶高程为54.3 m，堰底板顶高程为51.8m，堰体和底板均采用钢筋混凝土结构。堰体顶宽0.3m，底宽0.6m，底板厚度为1.2m，迷宫堰展开长度L=167.51m。
迷宫堰前设6.2m长铺盖，铺盖顶高程为51.8m，
前端设2m深齿增（人岩0.5m：迷宫堰下游接消力池，消力池为C30钢筋混凝土结构，总长度为22.7m，其中斜坡段长度为5.7m，水平段长度为17.0m.消力池底板顶高程为50.5m，池深1.3m，底板厚度0.8m；下游接雷诺护势海漫，厚度为0.5m，海漫项高程为 51.8m，长度为13.0m；海漫下游接2.0m深简易防冲槽，坡比采用1：2.0，后填河道砂砾石。
(2）钢项闸
钢坝闸布置在右侧，总宽度为16.0m，其中闸门净宽为10.0m，两侧启闭机室宽均为3.0m。钢坝闸底板顶高程为51.8m，闸门挡水高度为2.5m，正
作者简介：刘兆楠（1980-)，男，辽宁大连人，工程师，硕士，主要从事水利水电工程设计与科研工作，E-mail：125088850@qqg.com。通讯作者：宋兵伟（1981-)，男，辽宁大连人，高级工程师，博士，主要从事水利水电工程设计、科研工作，Email:bingweisong①yahoocom。
·26· 万方数据
