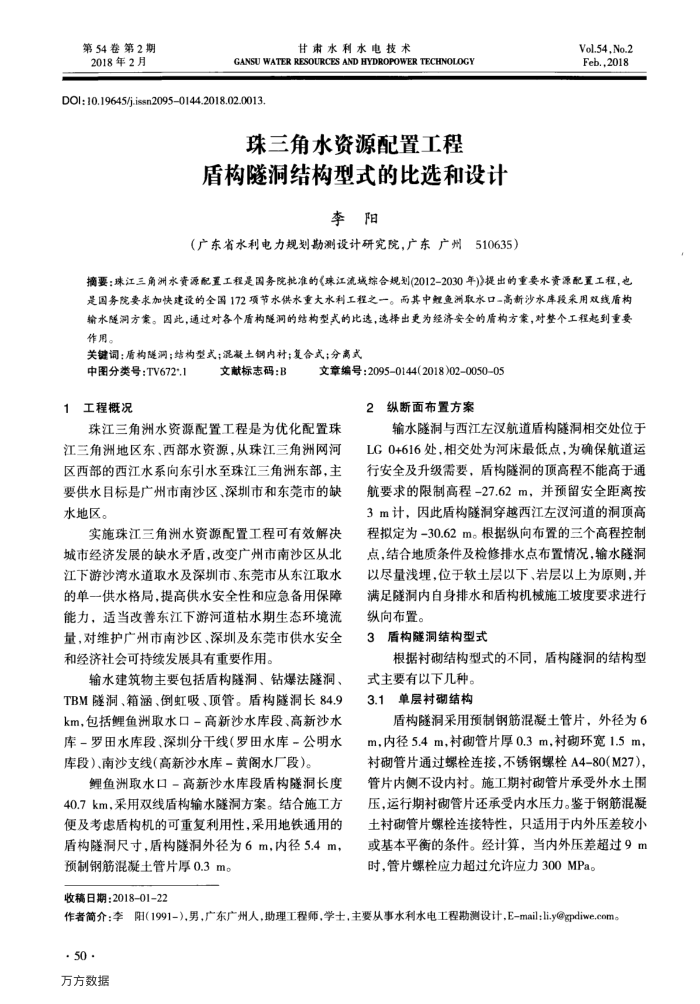

第54卷第2期 2018年2月
甘肃水利水电技术
GANSU WATER RESOURCES AND HYDROPOWER TECHNOLOGY
DOl: 10.19645/j.issn20950144.2018.02.0013
珠三角水资源配置工程
盾构隧洞结构型式的比选和设计
李阳
（广东省水利电力规划勘测设计研究院，广东广州510635）
Vol.54.No.2 Feb.,2018
摘要：珠江三角洲水资源配置工程是国务院批准的(珠江流城综合规划(2012-2030年)》提出的重要水资源配置工程，电是国务院要求加快建设的全国172项节水供水重大水利工程之一。面其中锂鱼洲取水口-高新沙水库段采用双线盾构输水隧洞方案。因此，通过对各个盾构隧洞的结构型式的比选，选择出更为经济安全的盾构方案，对整个工程起到重要作用。
关键词：盾构隧洞；结构型式；混凝土钢内衬；复合式；分离式
中图分类号：TV672.1 1工程概况
文献标志码：B
文章编号：2095-0144(2018)02-005005
纵断面布置方案 2
珠江三角洲水资源配置工程是为优化配置珠江三角洲地区东、西部水资源，从珠江三角洲网河区西部的西江水系向东引水至珠江三角洲东部，主要供水目标是广州市南沙区、深圳市和东莞市的缺水地区。
实施珠江三角洲水资源配置工程可有效解决城市经济发展的缺水矛盾，改变广州市南沙区从北江下游沙湾水道取水及深圳市、东莞市从东江取水的单一供水格局，提高供水安全性和应急备用保障能力，适当改善东江下游河道枯水期生态环境流量，对维护广州市南沙区、深圳及东莞市供水安全和经济社会可持续发展具有重要作用。
输水建筑物主要包括盾构隧洞、钻爆法隧洞、 TBM隧洞、箱涵、倒虹吸、顶管。盾构隧洞长84.9 km，包括鲤鱼洲取水口-高新沙水库段、高新沙水库－罗田水库段、深圳分干线（罗田水库-公明水库段）、南沙支线（高新沙水库－黄阁水厂段）。
鲤鱼洲取水口-高新沙水库段盾构隧洞长度 40.7km，采用双线盾构输水隧洞方案。结合施工方便及考虑盾构机的可重复利用性，采用地铁通用的盾构隧洞尺寸，盾构隧洞外径为6m，内径5.4m，
预制钢筋混凝土管片厚0.3m。收稿日期：2018-01-22
输水隧洞与西江左汉航道盾构隧洞相交处位于 LG0+616处，相交处为河床最低点，为确保航道运行安全及升级需要，盾构隧洞的顶高程不能高于通航要求的限制高程-27.62m，并预留安全距离按 3m计，因此盾构隧洞穿越西江左汉河道的洞顶高程拟定为-30.62m。根据纵向布置的三个高程控制点，结合地质条件及检修排水点布置情况，输水隧洞以尽量浅埋，位于软土层以下、岩层以上为原则，并满足隧洞内自身排水和盾构机械施工坡度要求进行纵向布置。
3盾构隧洞结构型式
根据衬砌结构型式的不同，盾构隧洞的结构型
式主要有以下几种。 3.1单层村砌结构
盾构隧洞采用预制钢筋混凝土管片，外径为6 m，内径5.4m，衬砌管片厚0.3m，衬砌环宽1.5m，衬砌管片通过螺栓连接，不锈钢螺栓A4-80（M27），管片内侧不设内衬。施工期衬砌管片承受外水土围压，运行期衬砌管片还承受内水压力。鉴于钢筋混凝土衬砌管片螺栓连接特性，只适用于内外压差较小或基本平衡的条件。经计算，当内外压差超过9m 时，管片螺栓应力超过允许应力300MPa。
作者简介：李阳(1991-)，男，广东广州人，助理工程师，学士，主要从事水利水电工程勘测设计，E-mail：li.y@gpdiwe.com：
· 50 · 万方数据
