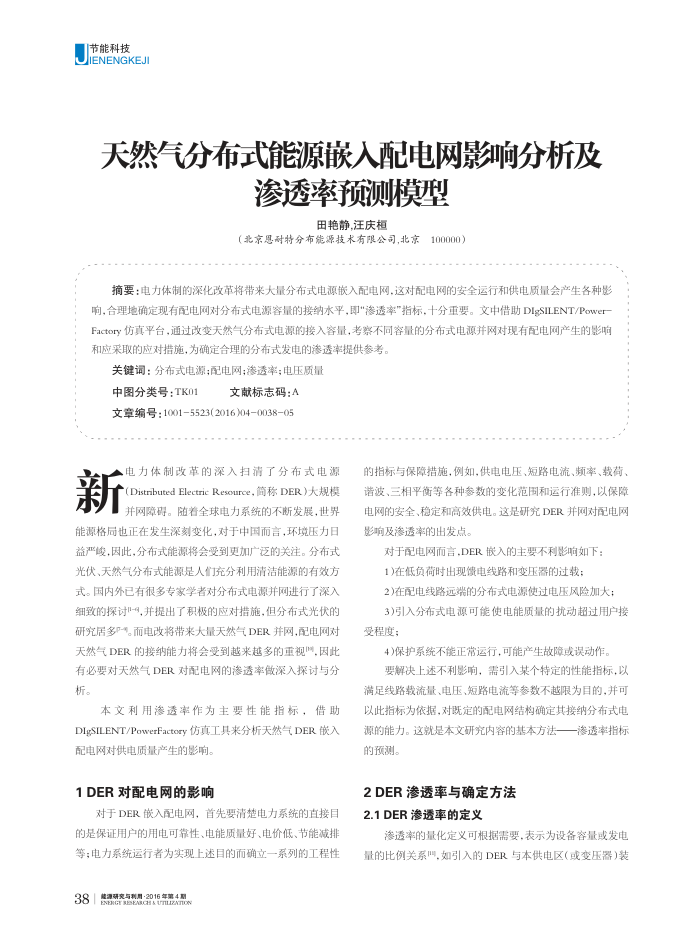

天然气分布式能源嵌入配电网影响分析及
渗透率预测模型
田艳静.汪庆相
(北京恩耐特分布能源技术有限公司，北京100000）
摘要：电力体制的深化改革将带来大量分布式电源嵌入配电网.这对配电网的安全运行和供电质量会产生各种影响，合理地确定现有配电网对分布式电源容量的接纳水平，即"渗透率"指标，十分重要。文中借助DIgSILENT/Power Factory仿真平台，通过改变天然气分布式电源的接入客量，考察不同容量的分布式电源并网对现有配电网产生的影响和应采取的应对措施，为确定合理的分布式发电的渗透率提供参考，
关键词：分布式电源：配电网：渗透率；电压质量
中图分类号：TK01
文献标志码：A
文章编号：10015523(2016)04003805
新
电力体制改革的深入扫清了分布式电源(Distributed Electric Resource，简称DER）大规模并网障碍。随着全球电力系统的不断发展，世界
能源格局也正在发生深刻变化，对于中国而言，环境压力日益严峻，因此，分布式能源将会受到更加广泛的关注。分布式光伏、天然气分布式能源是人们充分利用清洁能源的有效方式。国内外已有很多专家学者对分布式电源并网进行了深入细致的探讨-，并提出了积极的应对措施但分布式光伏的研究居多P-4。而电改将带来大量天然气DER并网,配电网对天然气DER的接纳能力将会受到越来越多的重视因此有必要对天然气DER对配电网的渗透率做深入探讨与分析。
本文利用渗透率作为主要性能指标，借助 DIgSILENT/PowerFactory仿真工具来分析天然气DER嵌入
配电网对供电质量产生的影响。 1DER对配电网的影响
对于DER嵌入配电网，首先要清楚电力系统的直接目的是保证用户的用电可靠性、电能质量好、电价低、节能减排等；电力系统运行者为实现上述目的而确立一系列的工程性
38|晓源研究与利用：2016年第4期
的指标与保障措施，例如，供电电压、短路电流、频、费荷、谐波、三相平衡等各种参数的变化范固和运行准则，以保障电网的安全、稳定和高效供电。这是研究DER并网对配电网影响及渗透率的出发点。
对于配电网而言DER嵌入的主要不利影响如下： 1)在低负荷时出现馈电线路和变压器的过载：
2)在配电线路远端的分布式电源使过电压风险加大：
3)引入分布式电源可能使电能质量的扰动超过用户接受程度；
4)保护系统不能正常运行，可能产生故障或误动作。
要解决上述不利影响，需引入某个特定的性能指标，以满足线路载流量、电压、短路电流等参数不越限为目的，并可以此指标为依据，对既定的配电网结构确定其接纳分布式电源的能力。这就是本文研究内容的基本方法一渗透率指标的预测。
2DER渗透率与确定方法 2.1DER渗透率的定义
渗透率的量化定义可根据需要.表示为设备容量或发电量的比例关系叫,如引入的DER与本供电区(或变压器)装
