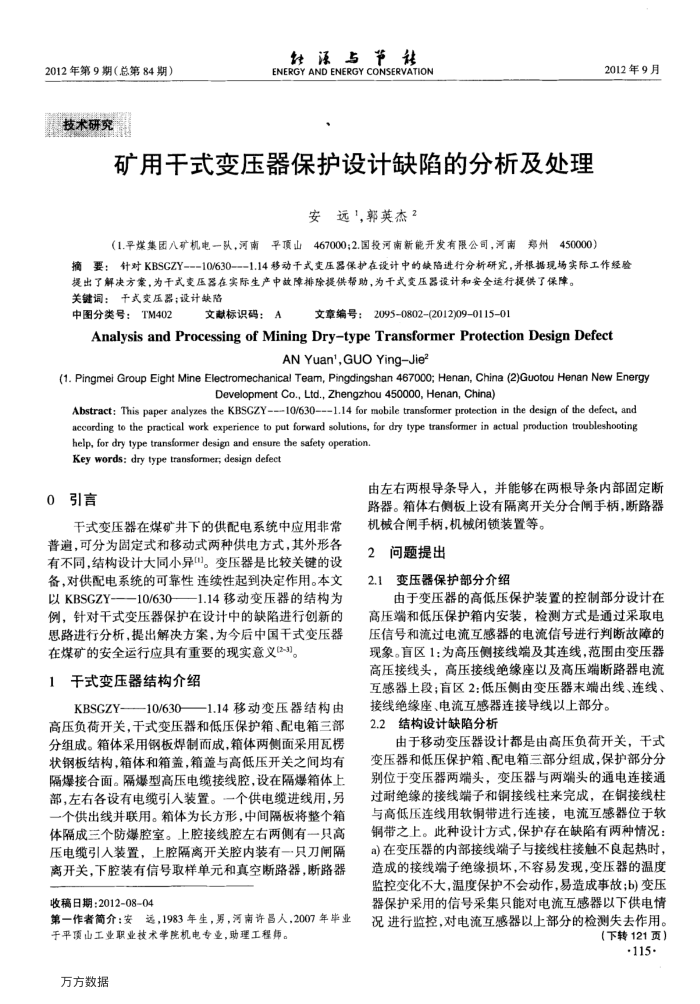

矿用干式变压器保护设计缺陷的分析及处理
安远「郭英杰2
(1.平煤集团八矿机电一队，河南平顶山467000;2.国投河南新能开发有限公司，河南郑州450000）
2012年9月
摘要：针对KBSCZY---10/630---1.14移动干式支压器保护在设计中的缺陷进行分析研究，并根据现场实际工作经验
提出了解决方案，为干式变压器在实际生产中故障排除提供帮助，为干式变压器设计和安全运行提供了保障。关键词：干式变压器；设计缺陷
中图分类号：TM402
文献标识码：A
文章编号：2095-0802(2012)09-0115-01
Analysis and Processing of Mining Dry-typeTransformerProtectionDesignDefect
AN Yuan',GUO Ying-Jie?
(1. Pingmei Group Eight Mine Electromechanical Team, Pingdingshan 467000; Henan, China (2)Guotou Henan New Energy
Development Co., Ltd.,Zhengzhou 450000, Henan, China
Abstract: This paper analyzes the KBSGZY-10/630-1.14 for mobile transformer protection in the design of the defect, and according to the practical work experience to put forward solutions, for dry type transformer in actual production troubleshooting
help, for dry type transformer design and ensure the safety operation. Key words: dry type transformer; design defect
0引言
干式变压器在煤矿井下的供配电系统中应用非常普遍，可分为固定式和移动式两种供电方式，其外形各有不同，结构设计大同小异。变压器是比较关键的设备，对供配电系统的可靠性连续性起到决定作用。本文以KBSGZY-——10/630———1.14移动变压器的结构为例，针对干式变压器保护在设计中的缺陷进行创新的思路进行分析，提出解决方案，为今后中国干式变压器
在煤矿的安全运行应具有重要的现实意义(2-3)。 1干式变压器结构介绍
KBSGZY——10/630——1.14移动变压器结构由高压负荷开关，干式变压器和低压保护箱、配电箱三部分组成。箱体采用钢板焊制而成，箱体两侧面采用瓦楞状钢板结构，箱体和箱盖，箱盖与高低压开关之间均有隔爆接合面。隔爆型高压电缆接线腔，设在隔爆箱体上部，左右各设有电缆引人装置。一个供电缆进线用，另一个供出线并联用。箱体为长方形，中间隔板将整个箱体隔成三个防爆腔室。上腔接线腔左右两侧有一只高压电缆引入装置，上腔隔离开关腔内装有一只刀闸隔离开关，下腔装有信号取样单元和真空断路器，断路器
收稿日期：2012-08-04
第一作者简介：安送，1983年生，男，河南许昌人，2007年毕业
于平项山工业职业技术学院机电专业，助理工程师。万方数据
由左右两根导条导人，并能够在两根导条内部固定断路器。箱体右侧板上设有隔离开关分合闸手柄，断路器机械合闸手柄，机械闭锁装置等。
2问题提出 2.1
变压器保护部分介绍
由于变压器的高低压保护装置的控制部分设计在高压端和低压保护箱内安装，检测方式是通过采取电压信号和流过电流互感器的电流信号进行判断故障的现象。盲区1：为高压侧接线端及其连线，范围由变压器高压接线头，高压接线绝缘座以及高压端断路器电流互感器上段；盲区2：低压侧由变压器末端出线、连线、
接线绝缘座、电流互感器连接导线以上部分。 2.2结构设计缺陷分析
由于移动变压器设计都是由高压负荷开关，干式变压器和低压保护箱、配电箱三部分组成，保护部分分别位于变压器两端头，变压器与两端头的通电连接通过耐绝缘的接线端子和铜接线柱来完成，在铜接线柱与高低压连线用软铜带进行连接，电流互感器位于软铜带之上。此种设计方式，保护存在缺陷有两种情况： a)在变压器的内部接线端子与接线柱接触不良起热时，造成的接线端子绝缘损坏，不容易发现，变压器的温度监控变化不大，温度保护不会动作，易造成事故；b)变压器保护采用的信号采集只能对电流互感器以下供电情况进行监控，对电流互感器以上部分的检测失去作用。
（下转121页）
