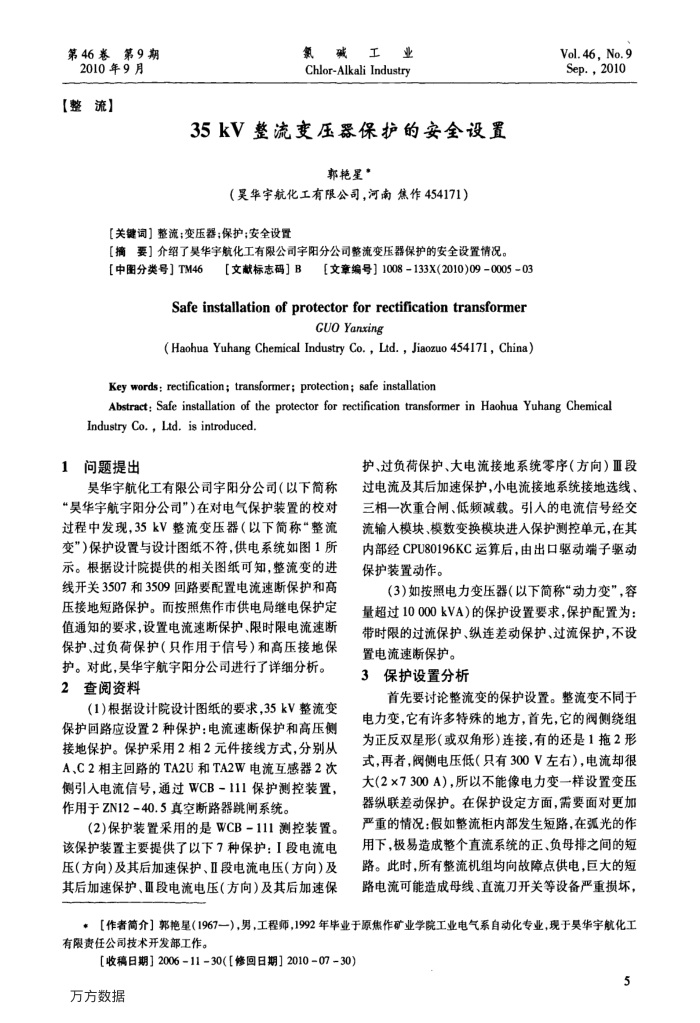

第46卷第9期 2010年9月
【整流】
碱工业 Chlor-Alkali Industry
35kV整流变压器保护的安全设置
郭艳星
（昊华宇航化工有限公司，河南焦作454171）
【关键词】整流；变压器；保护；安全设置
【摘要】介绍了昊华宇航化工有限公司宇阳分公司整流变压器保护的安全设置情况。
【中图分类号】TM46
【文献标志码】B
[文章编号】1008133X(2010)090005-03
Safeinstallationofprotectorforrectificationtransformer
GUOYanxing
(Haohua Yuhang Chemical Industry Co.,Ltd.,Jiaozuo 454171,China)
Keywords:rectification;transformer;protection; safe installation
Vol.46, No.9 Sep.,2010
Abstract: Safe installation of the protector for rectification transformer in Haohua Yuhang Chemical Industry Co. , Ltd. is introduced
问题提出 1
吴华宇航化工有限公司宇阳分公司（以下简称“吴华宇航宇阳分公司”)在对电气保护装置的校对过程中发现，35kV整流变压器（以下简称整流变”)保护设置与设计图纸不符，供电系统如图1所示。根据设计院提供的相关图纸可知，整流变的进线开关3507和3509回路要配置电流速断保护和高压接地短路保护。而按照焦作市供电局继电保护定值通知的要求，设置电流速断保护、限时限电流速断保护、过负荷保护（只作用于信号）和高压接地保护。对此，吴华宇航宇阳分公司进行了详细分析。 2查阅资料
(1)根据设计院设计图纸的要求,35kV整流变保护回路应设置2种保护：电流速断保护和高压侧接地保护。保护采用2相2元件接线方式，分别从 A、C2相主回路的TA2U和TA2W电流互感器2次侧引入电流信号，通过WCB-111保护测控装置，作用于ZN12-40.5真空断路器跳闸系统。
(2)保护装置采用的是WCB-111测控装置。该保护装置主要提供了以下7种保护：I段电流电压（方向）及其后加速保护、Ⅱ段电流电压（方向）及其后加速保护、亚段电流电压（方向）及其后加速保
护、过负荷保护、大电流接地系统零序（方向）亚段过电流及其后加速保护，小电流接地系统接地选线、三相一次重合闸、低频减载。引人的电流信号经交流输入模块、模数变换模块进入保护测控单元，在其内部经CPU80196KC运算后，由出口驱动端子驱动保护装置动作。
（3）如按照电力变压器（以下简称“动力变”，容量超过10000kVA）的保护设置要求，保护配置为：带时限的过流保护、纵连差动保护、过流保护，不设
置电流速断保护。 3
保护设置分析
首先要讨论整流变的保护设置。整流变不同于电力变，它有许多特殊的地方，首先，它的阀侧绕组为正反双星形(或双角形)连接，有的还是1拖2形式，再者，阀侧电压低（只有300V左右），电流却很大(2×7300A），所以不能像电力变一样设置变压器纵联差动保护。在保护设定方面，需要面对更加严重的情况：假如整流柜内部发生短路，在弧光的作用下，极易造成整个直流系统的正、负母排之间的短路。此时，所有整流机组均向故障点供电，巨大的短路电流可能造成母线、直流刀开关等设备严重损坏，
*【作者简介】郭艳星（1967一），男，工程师，1992年毕业于原焦作矿业学院工业电气系自动化专业，现于昊华宇航化工有限责任公司技术开发部工作。
