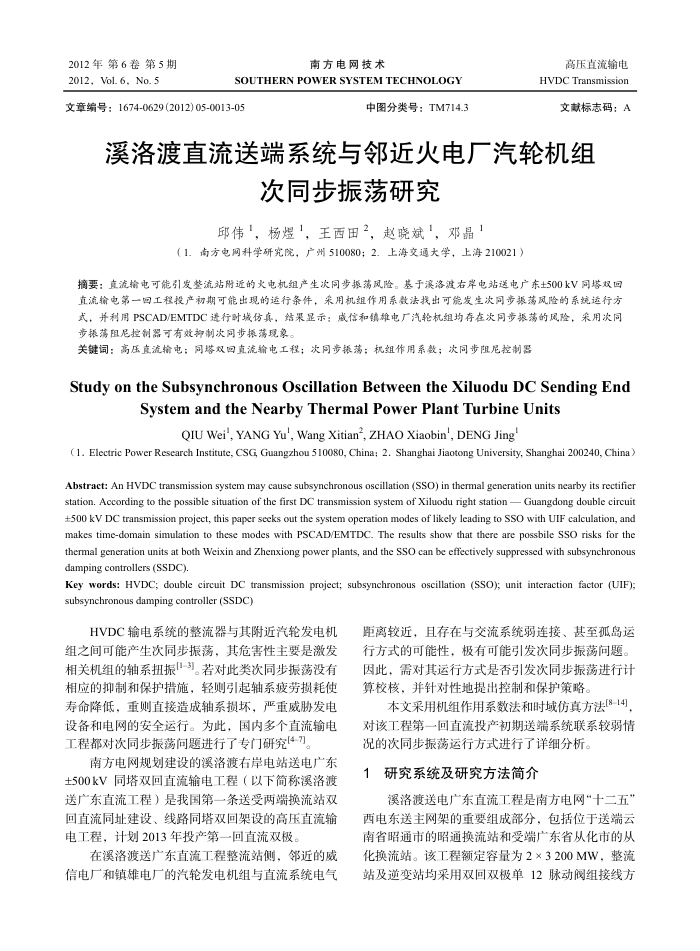

2012年第6卷第5期 2012, Vol.6, No.5
南方电网技术
SOUTHERN POWER SYSTEM TECHNOLOGY
文章编号：1674-0629 (2012)05-0013-05
中图分类号：TM714.3
高压直流输电 HVDC Transmission
文献标志码：A
溪洛渡直流送端系统与邻近火电厂汽轮机组
次同步振荡研究
邱伟，杨煜1，王西田2，赵晓斌1，邓晶1
（1.南方电网科学研究院，广州510080；2.上海交通大学，上海210021）
摘要：直流输电可能引发整流站附近的火电机组产生次同步振荡风险。基于演洛渡右岸电站送电广东±500kV同塔双回直流输电第一回工程投产初期可能出现的运行条件，采用机组作用系数法我出可能发生次同步银荡风险的系统运行方式：并利用PSCAD/EMTDC进行时城仿真，结果显示：威信和镇雄电广汽轮机组均存在次同步表荡的风险，采用次同步振荡阻尼控制器可有效抑制次同步振荡现象。
关键词：高压直流输电；同塔双回直流输电工程；次同步振荡；机组作用系数；次同步阻尼控制器
Study ontheSubsynchronousOscillationBetweentheXiluoduDCSendingEnd
SystemandtheNearbyThermalPowerPlantTurbineUnits
QIU Wei',YANG Yu', Wang Xitian, ZHAO Xiaobin',DENG Jing
( 1. Electric Power Research Institute, CSG, Guangzhou 510080, China; 2. Shanghai Jiaotong University, Shanghai 200240, China) aaa s res sn oeaaea (s aso sooassases es ossse a p opeoes pon as ossse i oes ssod a ro oe ±500 kV DC transmission project, this paper seeks out the system operation modes of likely leading to SSO with UIF calculation, and makes time-domain simulation to these modes with PSCAD/EMTDC. The results show that there are possbile SSO risks for thc thermal generation units at both Weixin and Zhenxiong power plants, and the SSO can be effectively suppressed with subsynchronous damping controllers (SSDC).
Key words: HVDC; double circuit DC transmission project; subsynchronous oscillation (SSO); unit interaction factor (UIF) subsynchronous damping controller (SSDC)
HVDC输电系统的整流器与其附近汽轮发电机组之间可能产生次同步振荡，其危害性主要是激发相关机组的轴系扭振[-3]。若对此类次同步振荡没有相应的抑制和保护措施，轻则引起轴系疲劳损耗使寿命降低，重则直接造成轴系损坏，严重威胁发电设备和电网的安全运行。为此，国内多个直流输电工程都对次同步振荡问题进行了专门研究[4-7]
南方电网规划建设的溪洛渡右岸电站送电广东 ±500kV同塔双回直流输电工程（以下简称溪洛渡送产东直流工程）是我国第一条送受两端换流站双回直流同址建设、线路同塔双回架设的高压直流输电工程，计划2013年投产第一回直流双极，
在溪洛渡送广东直流工程整流站侧，邻近的威信电厂和镇雄电厂的汽轮发电机组与直流系统电气
距离较近，且存在与交流系统弱连接、甚至孤岛运行方式的可能性，极有可能引发次同步振荡问题。因此，需对其运行方式是否引发次同步振荡进行计算校核，并针对性地提出控制和保护策略。
本文采用机组作用系数法和时域仿真方法[8-14] 对该工程第一回直流投产初期送端系统联系较弱情
况的次同步振荡运行方式进行了详细分析。 1研究系统及研究方法简介
溪洛渡送电广东直流工程是南方电网“十二五” 西电东送主网架的重要组成部分，包括位于送端云南省昭通市的昭通换流站和受端广东省从化市的从化换流站。该工程额定容量为2×3200MW，整流站及逆变站均采用双回双极单12脉动阀组接线方
