燃气技术GasTechnology

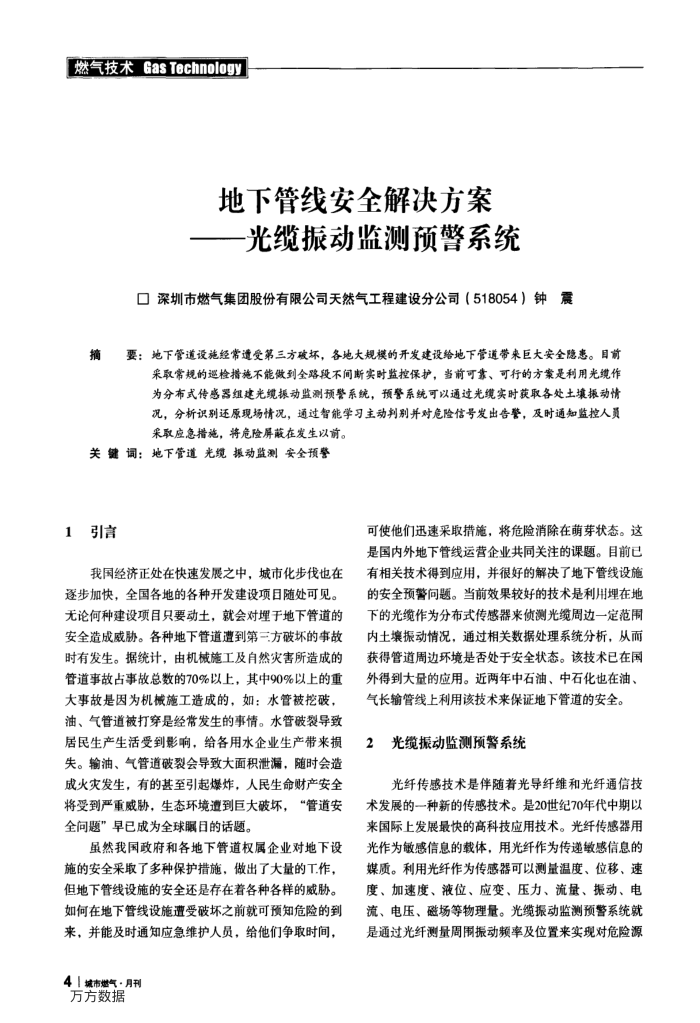

地下管线安全解决方案光缆振动监测预警系统
口深圳市燃气集团股份有限公司天然气工程建设分公司（518054）钟震
摘要：地下管道设施经常遗受第三方破坏，各地大规模的开发建设给地下管道带来巨大安全隐患。目前
采取常规的巡检措施不能做到全路段不间断实时监控保护，当前可靠、可行的方案是利用光缆作为分布式传感器组建光缆振动监测预警系统，预警系统可以通过光缆实时获取各处土壤振动情况，分析识别还原现场情况，通过智能学习主动判别并对危险信号发出告警，及时通知监控人页采取应急措施，将危险屏藏在发生以前。
关键词：地下管道光缆振动监测安全预警
1引言
我国经济正处在快速发展之中，城市化步伐也在逐步加快，全国各地的各种开发建设项目随处可见。无论何种建设项目只要动土，就会对埋于地下管道的安全造成威胁。各种地下管道遭到第三方破坏的事故时有发生。据统计，由机械施工及自然灾害所造成的管道事故占事故总数的70%以上，其中90%以上的重大事故是因为机械施工造成的，如：水管被挖破，油、气管道被打穿是经常发生的事情。水管破裂导致居民生产生活受到影响，给各用水企业生产带来损失。输油、气管道破裂会导致大面积泄漏，随时会造成火灾发生，有的甚至引起爆炸，人民生命财产安全将受到严重威胁，生态环境遭到巨大破坏，“管道安全问题”早已成为全球瞩日的话题。
最然我国政府和各地下管道权属企业对地下设施的安全采取了多种保护措施，做出了大量的工作，但地下管线设施的安全还是存在着各种各样的威胁。如何在地下管线设施遭受破坏之前就可预知危险的到来，并能及时通知应急维护人员，给他们争取时间，
41城市燃气·月刊万方数据
可使他们迅速采取措施，将危险消除在萌芽状态。这是国内外地下管线运营企业共同关注的课题。目前已有相关技术得到应用，并很好的解决了地下管线设施的安全预警问题。当前效果较好的技术是利用埋在地下的光缆作为分布式传感器来侦测光缆周边一定范围内土壤振动情况，通过相关数据处理系统分析，从而获得管道周边环境是否处于安全状态。该技术已在国外得到大量的应用。近两年中石油、中石化也在油、气长输管线上利用该技术来保证地下管道的安全。
光缆振动监测预警系统 2
光纤传感技术是伴随着光导纤维和光纤通信技术发展的一种新的传感技术。是20世纪70年代中期以来国际上发展最快的高科技应用技术。光纤传感器用光作为敏感信息的载体，用光纤作为传递缴感信息的媒质。利用光纤作为传感器可以测量温度、位移、速度、加速度、液位、应变、压力、流量、振动、电流、电压、磁场等物理量。光缆振动监测预警系统就是通过光纤测量周围振动频率及位置来实现对危险源
