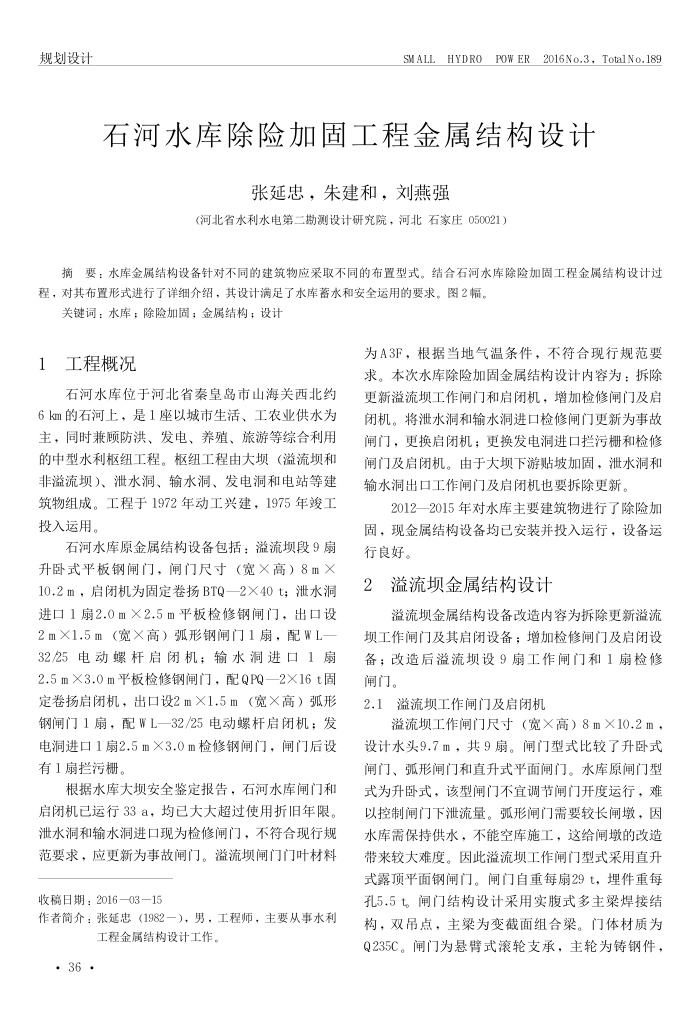

规划设计
SMALLHYDR0P0W ER2016No.3, TotalNo.189
石河水库除险加固工程金属结构设计
张延思，朱建和，刘燕强
（河北省水利水电第二勘测设计研究院，河北石家庄050021）
摘要：水库金属结构设备针对不同的建筑物应采取不同的布置型式。结合石河水库除险加固工程金属结构设计过程，对其布置形式进行了详细介绍，其设计满足了水库蓄水和安全运用的要求。图2幅
关键词：水库；除险加同；金属结构；设计
1工程概况
石河水库位于河北省秦皇岛市山海关西北约 6km的石河上，是1座以城市生活、工农业供水为主，同时兼顾防洪、发电、养殖、旅游等综合利用的中型水利枢纽工程。枢纽工程由大坝（溢流坝和非溢流坝）、泄水洞、输水洞、发电洞和电站等建筑物组成。工程于1972年动工兴建，1975年竣工投入运用。
石河水库原金属结构设备包括：溢流坝段9扇升卧式平板钢闸门，闸门尺寸（宽×高）8mX 10.2m，启闭机为固定卷扬BTQ一2X40t；泄水洞进口1扇2.0mX2.5m平板检修钢闸门，出口设 2m×1.5m（宽×高）弧形钢闸门1扇，配WL 32/25电动螺杆启闭机；输水洞进口1扇 2.5m×3.0m平板检修钢闸门，配QPQ一2×16t固定卷扬启闭机，出口设2mX1.5m（宽×高）弧形钢闸门1扇，配WL一32/25电动螺杆启闭机：发电洞进口1扇2.5mX3.0m检修钢闸门，闸门后设有1扇拦污栅。
根据水库大坝安全鉴定报告，石河水库闸门和启闭机已运行33a，均已大大超过使用折旧年限。泄水洞和输水洞进口现为检修闸门，不符合现行规范要求，应更新为事故闸门。溢流坝闸门门叶材料
收稿日期：2016—03-15
作者简介：张延忠（1982一），男，工程师，主要从事水利
工程金属结构设计工作。
·36·
为A3F，根据当地气温条件，不符合现行规范要求。本次水库除险加固金属结构设计内容为：拆除更新溢流坝工作闸门和启闭机，增加检修闸门及启闭机。将泄水洞和输水洞进口检修闸门更新为事故闸门，更换启闭机；更换发电洞进口拦污栅和检修闸门及启闭机。由于大坝下游贴坡加固，泄水洞和输水洞出口工作闸门及启闭机也要拆除更新。
2012一2015年对水库主要建筑物进行了除险加固，现金属结构设备均已安装并投入运行，设备运行良好。
溢流坝金属结构设计 2
溢流坝金属结构设备改造内容为拆除更新溢流坝工作闸门及其启闭设备；增加检修闸门及启闭设备：改造后溢流项设9扇工作闸门和1扇检修闸门。
2.1溢流坝工作闸门及启闭机
溢流坝工作闸门尺寸（宽×高）8m×10.2m，
设计水实9，了m，共9扇。用型式比较了并即卧式闸门、弧形闸门和直升式平面闸门。水库原闸门型式为升卧式，该型闻闸门不宜调节闸门开度运行，难以控制闸门下泄流量。弧形闸门需要较长闸墩，因水库需保持供水，不能空库施工，这给闻闸墩的改造带来较大难度。因此溢流项工作闸门型式采用直升式露预平面钢闸门。闸门自重每扇29t，埋件重每孔5.5t闸门结构设计采用实腹式多主焊接结构，双吊点，主梁为变截面组合梁。门体材质为 Q235C。闸门为悬臂式滚轮支承：主轮为铸钢件，
