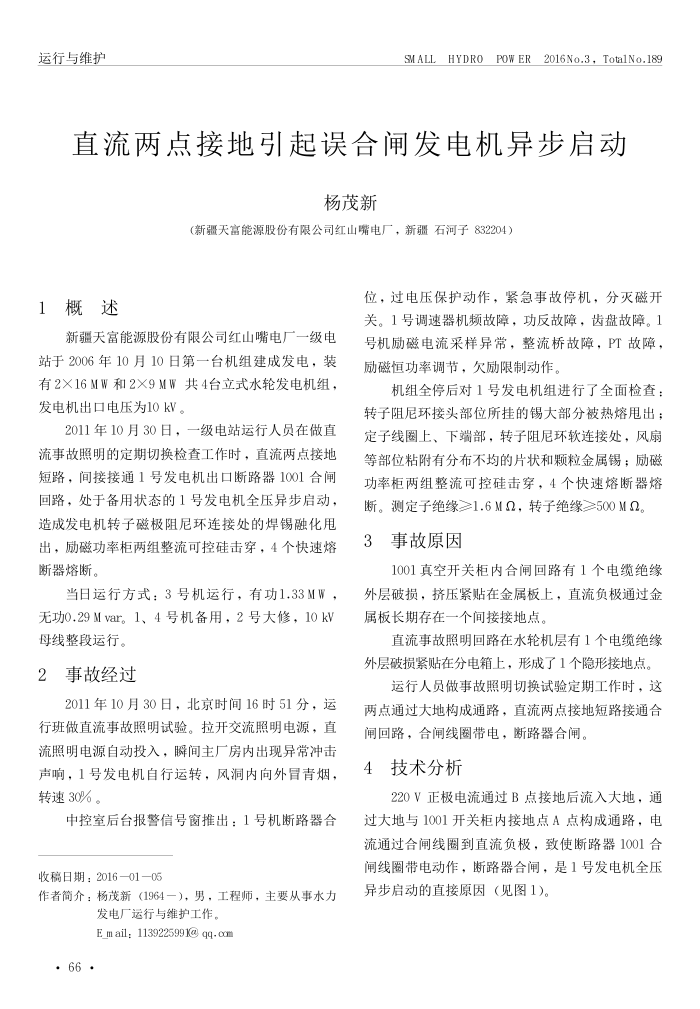

直流两点接地引起误合闸发电机异步启动
杨茂新
（新疆天富能源股份有限公司红山嘴电厂，新疆石河子832204）
1概述
新疆天富能源股份有限公司红山嘴电厂一级电站于2006年10月10日第一台机组建成发电，装有2X16MW和2X9MW共4台立式水轮发电机组，发电机出口电压为10kV。
2011年10月30日，一级电站运行人员在做直流事故照明的定期切换检查工作时，直流两点接地短路，间接接通1号发电机出口断路器1001合闸回路，处于备用状态的1号发电机全压异步启动，造成发电机转子磁极阻尼环连接处的焊锡融化甩出，励磁功率柜两组整流可控硅击穿，4个快速熔断器熔断。
当日运行方式：3号机运行，有功1.33MW，无功0.29Mvar。1、4号机备用，2号大修，10kv
母线整段运行。 2事故经过
2011年10月30日，北京时间16时51分，运行班做直流事故照明试验。拉开交流照明电源，直流照明电源自动投入，瞬间主厂房内出现异常冲击声响，1号发电机自行运转，风洞内向外冒青烟，转速30%。
中控室后台报警信号窗推出：1号机断路器合
收稿日期：2016—01—05
作者简介：杨茂新（1964一），男，工程师，主要从事水力
发电厂运行与维护工作。 E_mail:113922599K@qq.com
.66.
位，过电压保护动作，紧急事故停机，分灭磁开关。1号调速器机频故障，功反故障，齿盘故障。1 号机励磁电流采样异常，整流桥故障，PT故障，励磁恒功率调节，欠励限制动作。
机组全停后对1号发电机组进行了全面检查：转子阻尼环接头部位所挂的锡大部分被热熔甩出；定子线圈上、下端部，转子阻尼环软连接处，风扇等部位粘附有分布不均的片状和颗粒金属锡：励磁功率柜两组整流可控硅击穿，4个快速熔断器熔
断。测定子绝缘≥1.6MQ，转子绝缘≥500MQ 3事故原因
1001真空开关柜内合闸回路有1个电缆绝缘外层破损，挤压紧贴在金属板上，直流负极通过金属板长期存在一个间接接地点。
直流事故照明回路在水轮机层有1个电缆绝缘外层破损紧贴在分电箱上，形成了1个隐形接地点。
运行人员做事故照明切换试验定期工作时，这两点通过大地构成通路，直流两点接地短路接通合闸回路，合闸线圈带电，断路器合闸。
技术分析 4
220V正极电流通过B点接地后流入大地，通
过大地与1001开关柜内接地点A点构成通路：电流通过合闸线圈到直流负极，致使断路器1001合闸线圈带电动作，断路器合闸，是1号发电机全压异步启动的直接原因（见图1)。
