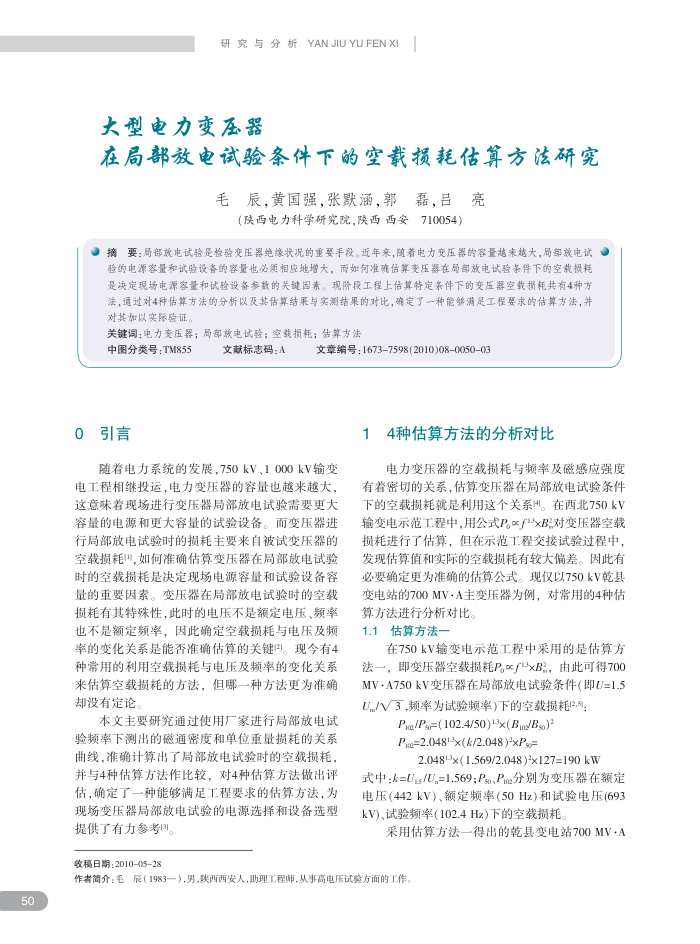

大型电力变压器
在局部放电试验条件下的空载损耗估算方法研穷
毛辰，黄国强，张默涵，郭磊，吕亮
(陕西电力科学研究院，陕西西安710054）
摘要：局部放电试验是检验变压器绝缘状况的重要手段。近年来，随着电力交压器的容量越来越大，局部放电试
验的电源容量和试验设各的容量也必须相应地增大，而如何准确估算变压器在局部效电试验事下的空载损耗是决定现场电源容量和试验设备参数的关键因素。现阶段工程上估算特定条件下的变压器空载损耗共有4种方法，通过对4种估算方法的分析以及其估算结果与实测结果的对比，确定了一种能够满足工程要求的估算方法，并对其加以实际验证。
关键词：电力变压器：局部放电试验：空载损耗；估算方法
中图分类号：TM855
o
引言
文献标志码：A
文章编号：1673-7598(2010)080050-03
14种估算方法的分析对比
随着电力系统的发展，750kV、1000kV输变电工程相继投运，电力变压器的容量也越来越大，这意味者现场进行变压器局部放电试验需要更大容量的电源和更大容量的试验设备。而变压器进行局部放电试验时的损耗主要来自被试变压器的空载损耗，如何准确估算变压器在局部放电试验时的空载损耗是决定现场电源容量和试验设备容量的重要因素。变压器在局部放电试验时的空载损耗有其特殊性，此时的电压不是额定电压、频率也不是额定频率，因此确定空载损耗与电压及频率的变化关系是能否准确估算的关键)。现今有4 种常用的利用空载损耗与电压及频率的变化关系来估算空载损耗的方法，但哪一种方法更为准确却没有定论。
本文主要研究通过使用厂家进行局部放电试
验频颖率下测出的感通密度和单位重量损耗的关系曲线，准确计算出了局部放电试验时的空载损耗并与4种估算方法作比较，对4种估算方法做出评估，确定了一种能够满足工程要求的估算方法，为现场变压器局部放电试验的电源选择和设备选型
提供了有力参考3。收稿日期：2010-0528
电力变压器的空载损耗与频率及磁感应强度有着密切的关系，估算变压器在局部放电试验条件下的空载损耗就是利用这个关系围。在西北750kV 输变电示范工程中，用公式PFxB对变压器空载损耗进行了估算，但在示范工程交接试验过程中，发现估算值和实际的空载损耗有较大偏差。因此有必要确定更为准确的估算公式。现仅以750kV乾具变电站的700MV·A主变压器为例，对常用的4种估
算方法进行分析对比 1.1估算方法一
在750kV输变电示范工程中采用的是估算方法一，即变压器空载损耗Pα13xB2，由此可得70C MV+A750kV变压器在局部放电试验条件（即U=1.5 U_/V3频率为试验频率）下的空载损耗2.5)：
Pe/Ps=(102.4/50)13×(B/Bso)2 Pr=2.048-x(k:/2.048)*xPso
2.048"x(1.569/2.048)*x127=190 kW
式中：k=Uis/U=1.569;Ps、P分别为变压器在额定电压（442kV）、额定频率（50Hz）和试验电压（693 kV)、试验频率(102.4Hz)下的空载损耗。
采用估算方法一得出的乾县变电站700MV·A
作者简介：毛辰（1983一），男，陕西西安人，助理工程师，从事高电压试验方面的工作。
