第8期 C/C MC Composite
宋永忠等：超高温本体抗氧化碳/碳复合材料研究
MO,
Hydrodynamics
Packing layer boundary layen
Pe。
Peo
co o
Je
P。
P。
Jo
HPe ip
Environmenta atmosphere

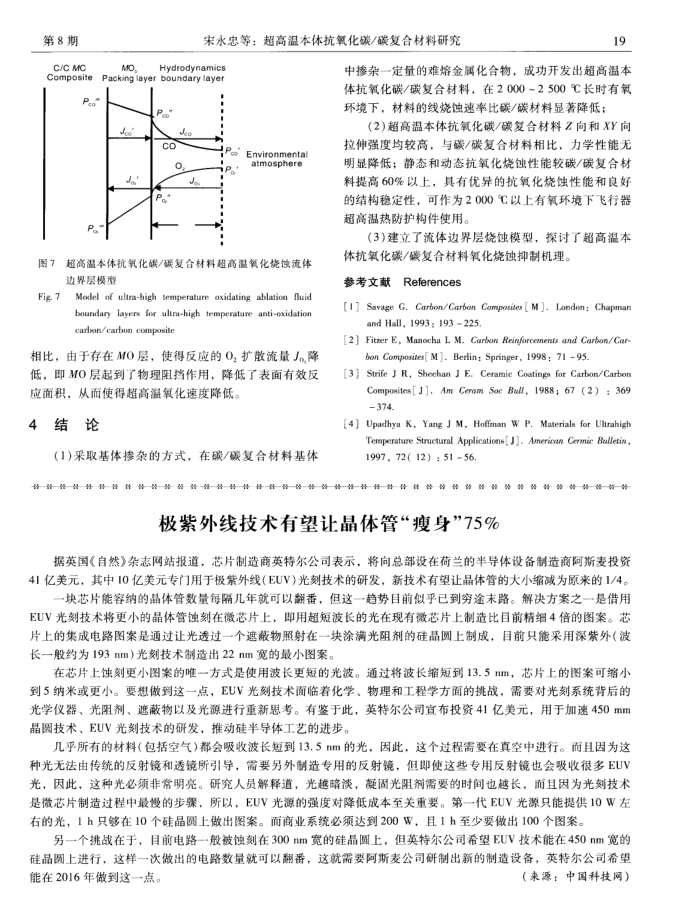

图7
超高温本体抗氧化碳/碳复合材料超高温氧化绕蚀流体
边界层模型 Fig. 7
Model of ultra-high temperature oxidating ablation fluid boundary layers for ultna-high temperature anti-oxidation carbon/carbon composite
相比，由于存在MO层，使得反应的O，扩散流量J。降低，即MO层起到了物理阻挡作用，降低了表面有效反
应面积，从而便得超高温氧化速度降低。 4结论
(1)采取基体掺杂的方式，在碳/碳复合材料基体 -·· 鲁营·
19
中掺杂一定量的难熔金属化合物，成功开发出超高温本体抗氧化碳/碳复合材料，在2000~2500℃长时有氧环境下，材料的线烧蚀速率比碳/碳材料显著降低；
(2)超高温本体抗氧化碳/碳复合材料Z向和XY向
拉伸强度均较高，与碳/碳复合材料相比，力学性能无明显降低；静态和动态抗氧化烧蚀性能较碳/碳复合材料提高60%以上，具有优异的抗氧化烧蚀性能和良好的结构稳定性，可作为2000℃以上有氧环境下飞行器超高温热防护构件使用。
(3）建立了流体边界层烧蚀模型，探讨了超高温本
体抗氧化碳/碳复合材料氧化烧蚀抑制机理。参考文献References
[1] Savage G. Carbon/Carbon Composites [ M]. London; Chapmar
and Hall, 1993: 193225.
[2] Fitzer E, Manocha L M. Carbon Reinforcements qnd Carbon/Car
bon Composites[ M]. Berlin: Springer, 1998 : 71 95.
[3] Strife J R, Sheehan J E. Ceramie Coatings for Carbon/Carbor
Composites[J]. Am Ceram Soc Bull, 1988; 67 (2) : 369 374
[4] Upadhya K, Yang J M, Hoffman W P. Materials for Ultrahigh
Temperature Structural Applications[ J]. American Cermic Balletin, 1997, 72( 12) : 51 56.
00004营营营
极紫外线技术有望让晶体管“瘦身”75%
据英国《自然》杂志网站报道，芯片制造商英特尔公司表示，将向总部设在荷兰的半导体设备制造商阿斯麦投资 41亿美元，其中10亿美元专门用于极紫外线（EUV)光刻技术的研发，新技术有望让晶体管的大小缩减为原来的1/4。
块芯片能容纳的晶体管数量每隔几年就可以翻番，但这一趋势目前似乎已到穷途末路。解决方案之一是借用
EUV光刻技术将更小的晶体管蚀刻在微芯片上，即用超短波长的光在现有微芯片上制造比目前精细4倍的图案。芯片上的集成电路图案是通过让光透过一个敏物照射在一块涂满光阻剂的硅晶圆上制成，目前只能采用深紫外（波长一般约为193nm)光刻技术制造出22nm宽的最小图案。
在芯片上蚀刻更小图案的唯一方式是使用波长更短的光波。通过将波长缩短到13.5nm，芯片上的图案可缩小到5纳米或更小。要想做到这一点，EUV光刻技术面临着化学、物理和工程学方面的挑战，需要对光刻系统背后的光学仪器、光阻剂、遮蔽物以及光源进行重新思考。有鉴于此，英特尔公司宣布投资41亿美元，用于加速450mm 晶因技术、EUV光刻技术的研发，推动硅半导体工艺的进步。
几乎所有的材料（包括空气)都会吸收波长短到13.5nm的光，因此，这个过程需要在真空中进行。而且因为这种光无法由传统的反射镜和透镜所引导，需要另外制造专用的反射镜，但即使这些专用反射镜也会吸收很多EUV 光，因此，这种光必须非常明亮。研究人员解释道，光越暗淡，凝固光阻剂需要的时间也越长，而且因为光刻技术是微芯片制造过程中最慢的步骤，所以，EUV光源的强度对降低成本至关重要。第一代EUV光源只能提供10W左右的光，1h只够在10个硅晶圆上做出图案。而商业系统必须达到200W，且1h至少要做出100个图案。
另一个挑战在于，目前电路一般被蚀刻在300nm宽的硅晶圆上，但英特尔公司希望EUV技术能在450nm宽的硅品圆上进行，这样一次做出的电路数量就可以翻番，这就需要阿斯麦公司研制出新的制造设备，英特尔公司希望
能在2016年做到这一点。
（来源：中国科技网）
