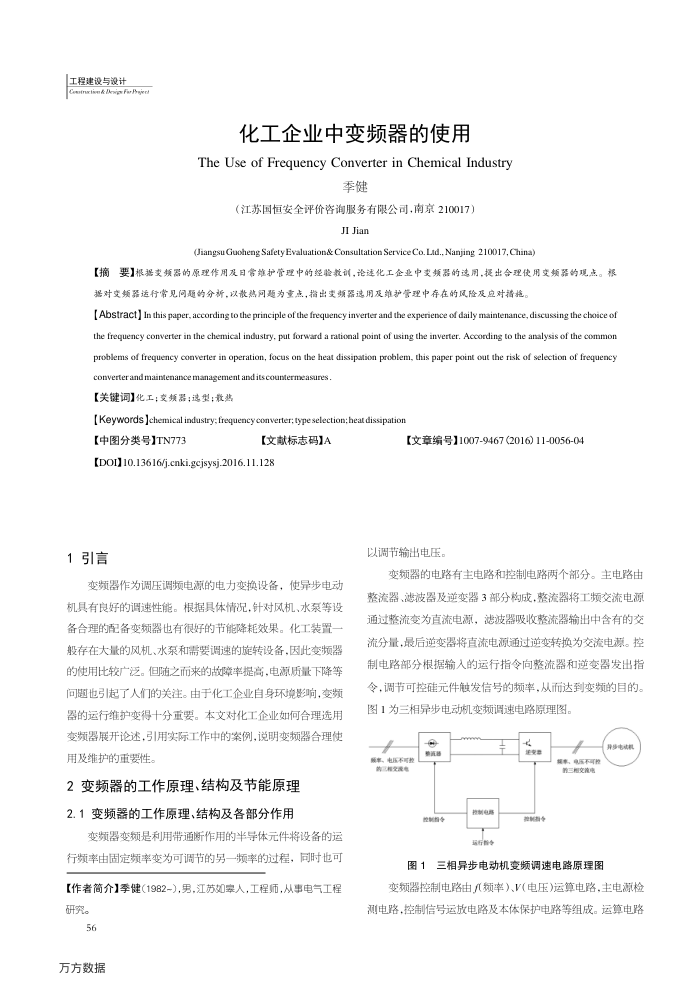

化工企业中变频器的使用
The Use of Frequency Converter in Chemical Industry
季健
（江苏国恒安全评价咨询服务有限公司，南京210017）
JI Jian
(Jiangsu Guoheng SafetyEvaluation& Consultation Service Co. Lid., Nanjing 210017, China)
【摘要]根据变频器的原理作用及日常难护管理中的经验教训，论述化工企业中变频器的速用，提出合理使用变频器的现点。根据对变频器运行常见问题的分析，以散热问题为重点，指出变频器速用及单护管理中存在的风险及应对错拖。
[ Abstract] In this paper, according to the principle of the frequency inverter and the experience of daily maintenance, discussing the choice of the frequency converter in the chemical industry, put forward a rational point of using the inverter. According to the analysis of the commor problems of frequency converter in operation, focus on the heat dissipation problem, this paper point out the risk of selection of frequency
converter and maintenance management and its countermeasures【关键词】化工；变频器；速型；最热
[Keywords Jchemical industry; frequency converter; type selection;heat dissipation
【中图分类号】TN773
【文献标志码】A
[DO1]10.13616/j.cnki.gejsysj.2016.11.128 1引言
变频器作为调压调频电源的电力变换设备，使异步电动机具有良好的调速性能。根据具体情况，针对风机、水泵等设备合理的配备变频器也有很好的节能降耗效果。化工装置般存在大量的风机、水泵和需要调速的旋转设备，因此变频器的使用比较广泛。但随之而来的故障率提高，电源质量下降等问题也引起了人们的关注。由于化工企业自身环境影响，变频器的运行维护变得十分重要。本文对化工企业如何合理选用变频器展并论述，引用实际工作申的案例，说明变频器合理使用及维护的重要性。
2变频器的工作原理、结构及节能原理 2.1变频器的工作原理、结构及各部分作用
变频器变频是利用带通断作用的半导体元件将设备的运行频率由固定频率变为可调节的另一频率的过程，同时也可【作者简介】季健（1982-)，男，江苏如宰人，工程师，从事电气工程研究。
56 万方数据
[文章编号11007-9467(2016)11-0056-04
以调节输出电压，
变频器的电路有主电路和控制电路两个部分。主电路由整流器、滤波器及逆变器3部分构成，整流器将工频交流电源通过整流变为直流电源，滤波器吸收整流器输出中含有的交流分量，最后逆变器将直流电源通过逆变转换为交流电源。控制电路部分根据输入的运行指令向整流器和逆变器发出指令，调节可控硅元件触发信号的频率，从而达到变频的目的。图1为三相异步电动机变频调速电路原理图。
变
服车、电压不可垫首三相变电
控
推
能率。电5不款势三相交流电
图1三相异步电动机变频调速电路原理图
净的电
变频器控制电路由八频率）、V(电压)运算电路，主电源检测电路，控制信号运放电路及本体保护电路等组成。运算电路
