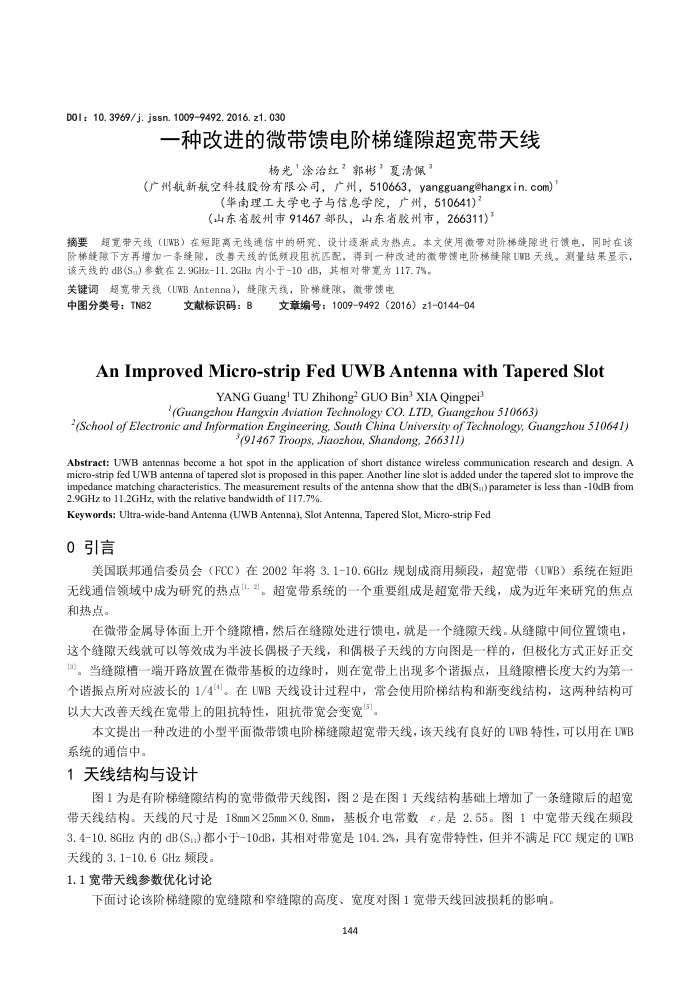

D01; 10.3969/j. jssn.10099492.2016. z1. 030
一种改进的微带馈电阶梯缝隙超宽带天线
杨光“涂治红’郭彬”夏清佩”
（广州航新航空科技股份有限公司，广州，510663，yangguang@hangxin.com）
（华南理工大学电子与信息学院，广州，510641)(山东省胶州市91467部队，山东省胶州市，266311)
摘要超宽带天线（UWB）在短距高无线通信中的研究、设计逐渐成为热点。本文使用微带对阶梯缝隙进行馈电，同时在该阶梯缝隙下方再增加一条缝隙，改善天线的低频段阻抗匹配，得到一种改进的微带馈电阶梯缝隙UWB天线。测量结果显示，
该天线的dB(S)参数在2.9GHz-11.2GHz内小于-10dB，其相对带宽为117.7%。关键词超宽带天线（UWBAntenna），缝陳天线，阶梯缝隙，微带馈电
中图分类号：TN82
文献标识码：B
文章编号：1009-9492（2016）z1-0144-04
AnImprovedMicro-stripFedUwBAntennawithTaperedSlot
YANG Guang' TU Zhihong’ GUO Bin’ XIA Qingpei
(GuangzhouHangxin Aviation Technology CO.LTD,Guangzhou 510663)
(School of Electronic and Information Engineering, South China University of Technology, Guangzhou 510641)
‘(91467Troops,Jiaozhou,Shandong,266311)
Abstract: UWB antennas become a hot spot in the application of short distance wireless communication research and design. A micro-strip fed UWB antenna of tapered slot is proposed in this paper. Another line slot is added under the tapered slot to improve the impedance matching characteristics. The measurement results of the antenna show that the dB(Sn) parameter is less than -10dB from 2.9GHz to 11.2GHz, with the relative bandwidth of 117.7%
Keywords: Ultra-wide-band Antenna (UWB Antenna), Slot Antenna, Tapered Slot, Micro-strip Fed 0引言
美国联邦通信委员会（FCC）在2002年将3.1-10.6GHz规划成商用频段，超宽带（UWB）系统在短距无线通信领域中成为研究的热点"2。超宽带系统的一个重要组成是超宽带天线，成为近年来研究的焦点和热点。
这个缝隙天线就可以等效成为半波长偶极子天线，和偶极子天线的方向图是一样的，但极化方式正好正交[3]。当缝隙槽一端开路放置在微带基板的边缘时，则在宽带上出现多个谱振点，且缝隙槽长度大约为第个谐振点所对应波长的1/4。在UWB天线设计过程中，常会使用阶梯结构和渐变线结构，这两种结构可以大大改善天线在宽带上的阻抗特性，阻抗带宽会变宽。
本文提出一种改进的小型平面微带馈电阶梯缝隙超宽带天线，该天线有良好的UWB特性，可以用在UWB 系统的通信中。
1关线结构与设计
图1为是有阶梯缝隙结构的宽带微带天线图，图2是在图1天线结构基础上增加了一条缝隙后的超宽带天线结构。天线的尺寸是18mm×25mm×0.8mm，基板介电常数。，是2.55。图1中宽带天线在频段 3.4-10.8GHz内的dB（Su)都小于-10dB，其相对带宽是104.2%，其有宽带特性，但并不满定FCC规定的UWB
天线的3.1-10.6GHz频段。 1.1宽带天线参数优化讨论
下面讨论该阶梯缝隙的宽缝隙和窄缝隙的高度、宽度对图1宽带天线回波损耗的影响。
144
