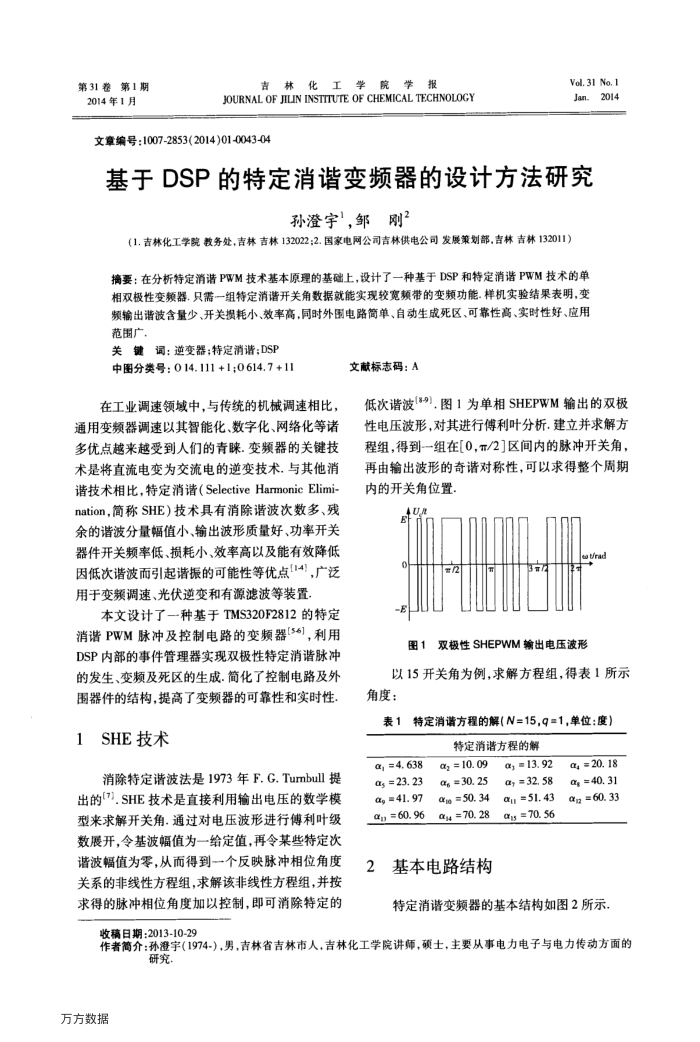

基于DSP的特定消谐变频器的设计方法研究
孙澄宇邹
刚2
（1.吉林化工学院教务处，吉林吉林132022;2.国家电网公司吉林供电公司发展策划部，吉林吉林132011）摘要：在分析特定消谐PWM技术基本原理的基础上，设计了一种基于DSP和特定消谐PWM技术的单相双极性变额器.只需一组特定消谐开关角数据就能实现较宽频带的变频功能.样机实验结果表明，变频输出谐波含量少、开关损耗小、效率高，同时外围电路简单、自动生成死区、可靠性高、实时性好、应用范围广，
关键调：逆变器；特定消谐；DSP 中图分类号：014.111+1;0614.7+11
在工业调速领域中，与传统的机械调速相比，通用变频器调速以其智能化、数字化、网络化等诸多优点越来越受到人们的青咪.变频器的关键技术是将直流电变为交流电的逆变技术.与其他消谐技术相比，特定消谐（SelectiveHarmonicElimi-nation，简称SHE）技术具有消除谐波次数多、残余的谐波分量幅值小、输出波形质量好、功率开关器件开关频率低、损耗小、效率高以及能有效降低因低次谐波而引起谐振的可能性等优点114]，广泛用于变频调速、光伏逆变和有源滤波等装置，
本文设计了一种基于TMS320F2812的特定消谐PWM脉冲及控制电路的变频器[56]，利用 DSP内部的事件管理器实现双极性特定消谐脉冲的发生、变频及死区的生成.简化了控制电路及外围器件的结构，提高了变频器的可靠性和实时性。
SHE技术 1
消除特定谐波法是1973年F.G.Tumbull提出的(7).SHE技术是直接利用输出电压的数学模型来求解开关角.通过对电压波形进行傅利叶级数展开，令基波幅值为一给定值，再令某些特定次谐波幅值为零，从而得到-个反映脉冲相位角度关系的非线性方程组，求解该非线性方程组，并按求得的脉冲相位角度加以控制，即可消除特定的
文献标志码：A
低次谐波(*9).图1为单相SHEPWM输出的双极性电压波形，对其进行傅利叶分析.建立并求解方程组，得到一组在[0，π/2]区间内的脉冲开关角再由输出波形的奇谐对称性，可以求得整个周期内的开关角位置。
E
o rad
o
2
3/2
图1双极性SHEPWM输出电压波形
以15开关角为例，求解方程组，得表1所示角度：
特定消谐方程的解（N=15,q=1,单位：度）表1
特定消谐方程的解
a, =4. 638 a, =23. 23 g, =41. 97 αp=60.96
a; =10.09 a=30.25 ae =50.34 α=70. 28
基本电路结构
α, =13.92 85= au =51. 43 as = 70. 56
a, =20. 18, =40.31 an =60.33
特定消谐变频器的基本结构如图2所示，
收稿日期：2013-10-29
作者简介：孙澄宇（1974-），男，吉林省吉林市人，吉林化工学院讲师，硕士，主要从事电力电子与电力传动方面的
研究，
