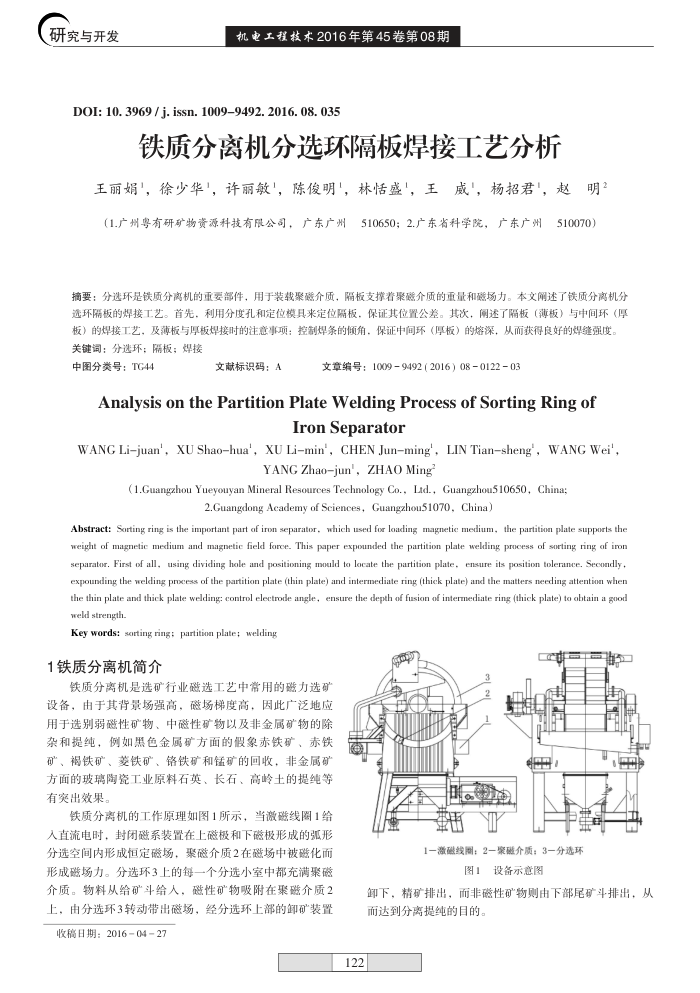

（研究与开发
机电工程技术2016年第45卷第08期
DOI: 10.3969 /j.issn.10099492.2016.08. 035
铁质分离机分选环隔板焊接工艺分析
王丽娟，徐少华，许丽敏，陈俊明，林恬盛，王威，杨招君，赵
明2
（1.广州粤有研矿物资源科技有限公司，广东广州510650；2.广东省科学院，广东广州510070）
摘要：分选环是铁质分离机的重要部件，用于装载聚磁介质，隔板支撑着聚磁介质的重量和磁场力。本文阐述了铁质分离机分选环隔板的焊接工艺。首先，利用分度孔和定位模具来定位隔板，保证其位置公差。其次，闸述了隔板（薄板）与中间环（厚板）的焊接工艺，及薄板与厚板焊接时的注意事项：控制焊条的倾角，保证中间环（厚板）的熔深，从而获得良好的焊缝强度关键词：分选环；隔板；焊接
中图分类号：TG44
文献标识码：A
文章编号：10099492（2016）08012203
AnalysisonthePartitionPlateWeldingProcessofSortingRingof
IronSeparator
WANG Li-juan',XU Shao-hua',XU Limin',CHEN Junming',LIN Tiansheng',WANG Wei',
YANG Zhao-jun', ZHAO Ming?
(1.Guangzhou Yueyouyan Mineral Resources Technology Co., Lid., Guangzhou510650, China
2.Guangdong Academy of Sciences, Guangzhou51070, China)
Abstract: Sorting ring is the important part of iron separator, which used for loading magnetic medium, the partition plate supports the weight of magnetic medium and magnetic field force. This paper expounded the partition plate welding process of sorting ring of iron separator. First of all, using dividing hole and positioning mould to locale the partition plate, ensure its position tolenance, Secondly . expounding the welding process of the partition plate (thin plate) and intermediate ring (thick plate) and the matters needing attention when the thin plate and thick plate welding: control electrode angle, ensure the depth of fusion of intermediate ring (thick plate) to obtain a good weld strength.
Key words: sorting ring: partition plate; welding
1铁质分离机简介
铁质分离机是选矿行业磁选工艺中常用的磁力选矿设备，由于其背景场强高，磁场梯度高，因此广泛地应用于选别弱磁性矿物、中磁性矿物以及非金属矿物的除杂和提纯，例如黑色金属矿方面的假象赤铁矿、赤铁矿、褐铁矿、菱铁矿、铬铁矿和锰矿的回收，非金属矿方面的玻璃陶瓷工业原料石英、长石、高岭土的提纯等有突出效果。
铁质分离机的工作原理如图1所示，当激磁线圈1给入直流电时，封闭磁系装置在上磁极和下磁极形成的弧形分选空间内形成恒定磁场，聚磁介质2在磁场中被磁化而形成磁场力。分选环3上的每一个分选小室中都充满聚磁介质。物料从给矿斗给人，磁性矿物吸附在聚磁介质2 上，由分选环3转动带出磁场，经分选环上部的卸矿装置收稿日期：20160427
h
1一激磁线圈：2一案磁介质：3一分选环
图1设备示意图
卸下，精矿排出，而非磁性矿物则由下部尾矿斗排出，从而达到分离提纯的目的。
122
