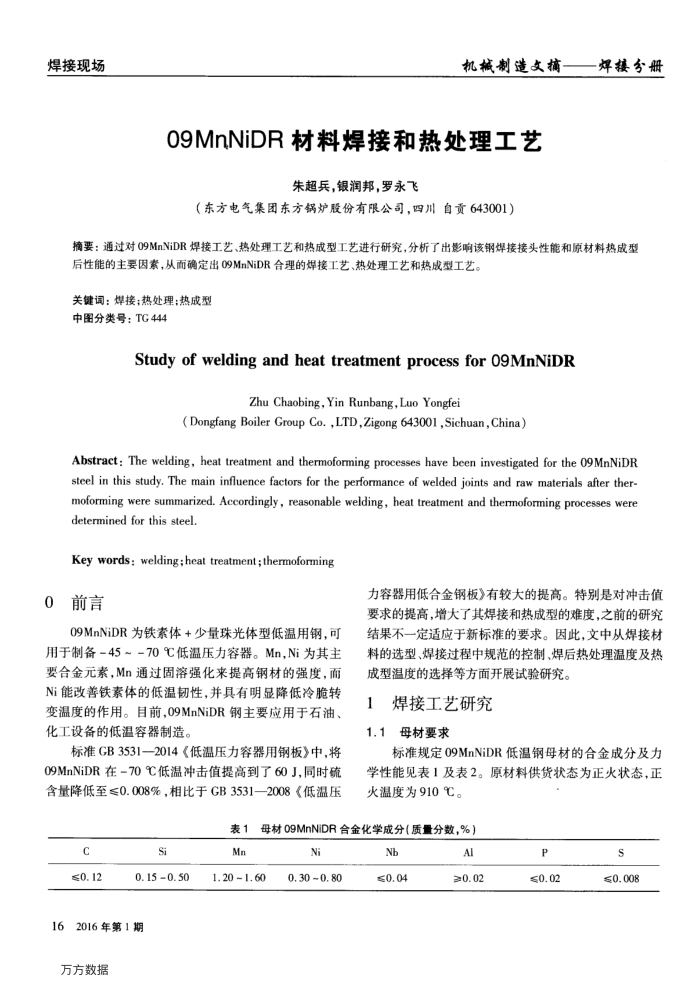

09MnNiDR材料焊接和热处理工艺
朱超兵，银润邦，罗永飞
（东方电气集团东方锅炉股份有限公司，四川自贡643001）
焊接分册
摘要：通过对09MnNiDR焊接工艺、热处理工艺和热成型工艺进行研究，分析了出影响该钢焊接接头性能和原材料热成型后性能的主要因素，从而确定出09MnNiDR合理的焊接工艺、热处理工艺和热成型工艺。
关键词：焊接：热处理：热成型中图分类号：TG444
Studyofweldingandheattreatmentprocessforo9MnNiDR
Zhu Chaobing, Yin Runbang,Luo Yongfei
(Dongfang Boiler Group Co.,LTD,Zigong 643001,Sichuan,China）
Abstract: The welding, heat treatment and thermoforming processes have been investigated for the 09MnNiDR steel in this study. The main influence factors for the performance of welded joints and raw materials after ther-moforming were summarized. Accordingly, reasonable welding, heat treatment and thermoforming processes were determined for this steel.
Key words: welding;heat treatment; thermoforming
0
前言
09MnNiDR为铁素体+少量珠光体型低温用钢，可
用于制备=45~-70℃低温压力容器。Mn，Ni为其主要合金元素，Mn通过固溶强化来提高钢材的强度，面 Ni能改善铁素体的低温韧性，并具有明显降低冷脆转变温度的作用。目前，09MnNiDR钢主要应用于石油、化工设备的低温容器制造。
标准GB3531—2014《低温压力容器用钢板》中，将 09MnNiDR在-70℃低温冲击值提高到了60J同时硫含量降低至≤0.008%，相比于GB3531—2008《低温压
表1
c ≤0.12
TS
0.15 0.50
162016年第1期万方数据
Mn
力容器用低合金钢板》有较大的提高。特别是对冲击值要求的提高，增大了其焊接和热成型的难度，之前的研究结果不一定适应于新标准的要求。因此，文中从焊接材料的选型、焊接过程中规范的控制、焊后热处理温度及热成型温度的选择等方面开展试验研究。
1
焊接工艺研究
1.1母材要求
标准规定09MnNiDR低温钢母材的合金成分及力学性能见表1及表2。原材料供货状态为正火状态，正火温度为910℃。
母材09MnNiDR合金化学成分（质量分数，%）
IN
1.20 ~1. 60
0.30 ~0.80
Nb ≤0.04
Al ≥0.02
P ≤0.02
s ≤0.008
