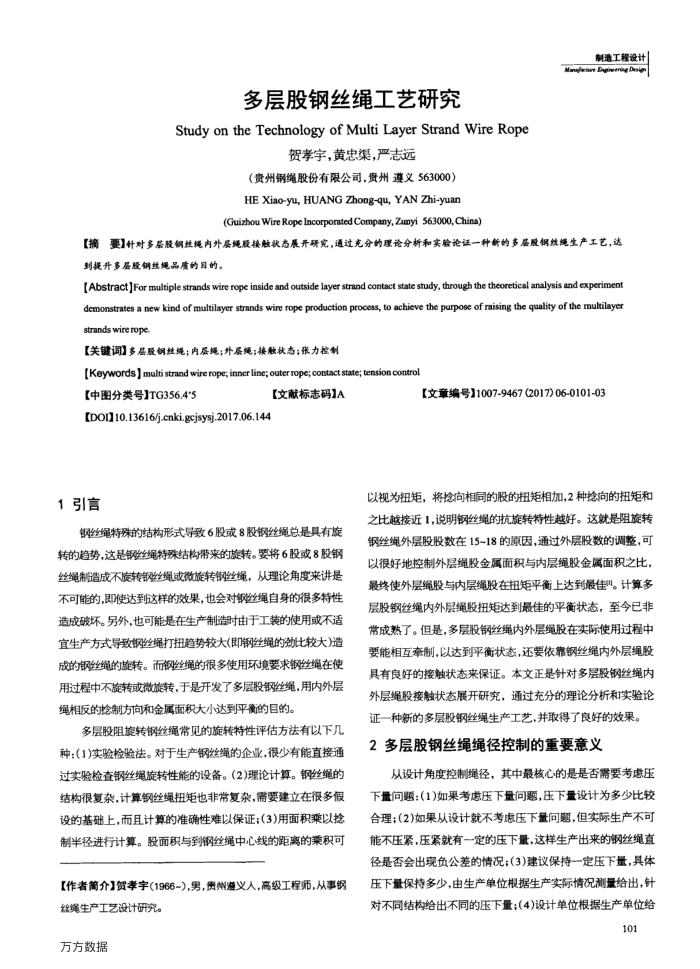

多层股钢丝绳工艺研究
Study on the Technology of Multi Layer Strand Wire Rope
贺孝宇，黄忠渠，严志远
（贵州钢绳股份有限公司，贵州遵义563000） HE Xiao-yu, HUANG Zhong-qu, YAN Zhi-yuan
(Guizhou Wire Rope Incorporated Company, Zunyi 563000, China)
制造工程设计
Manafaraue EngineeringDsign
【摘要】针对多层股钢丝绳内外层绳股接融状态展开研究，通过究分的理论分析和实验论证一种新的多股钢丝绳生产工艺，达到提升多层股钢丝绳品质的目的。
[Abstract ]For multiple strands wire rope inside and outside layer strand contact state study, through the theoretical analysis and experiment demonstrates a new kind of multilayer strands wire rope production process, to achieve the purpose of raising the quality of the multilayer strands wire rope
【关键词】多层股钢丝绳；内层撬；外层绳；接触状态；张力控制
[Keywords] multi strand wire rope; innerline; outer rope; contact state; tension control
【中图分类号】TG356.4'5
[DOI10.13616/j.cnki.gcjsysj.2017.06.144 1引言
【文献标志码】A
钢丝绳特殊的结构形式导致6股或8股钢丝绳总是具有旋转的趋势，这是钢绳特殊结构带来的旋转。要将6股或8股钢丝绳制造成不旋转钢丝绳或微旋转钢丝绳，从理论角度来讲是不可能的，即使达到这样的效果，也会对钢丝绳自身的很多特性造成破坏。另外，也可能是在生产制造时由于工装的使用或不适宜生产方式导致钢丝绳打扭趋势较大(即钢丝绳的动比较大)造成的钢丝绳的能转。而钢丝绳的很多使用环境要求钢丝绳在使用过程中不旋转或微旋转，于是开发了多层股钢丝绳，用内外层绳相反的挖制方向和金属面积大小达到平衡的目的。
多层股阻旋转钢丝绳常见的旋转特性评估方法有以下几种：(1)实验检验法。对于生产钢丝绳的企业，很少有能直接通过实验检查钢丝绳旋转性能的设备。（2)理论计算。钢丝绳的结构很复杂，计算钢丝绳扭矩也非常复杂，需要建立在很多假设的基础上，而且计算的准确性难以保证：(3)用面积乘以挖制半径进行计算。股面积与到钢丝绳中心线的距离的乘积可
【作者简介】贺孝宇(1966~），男，贵州遵义人，高级工程师，从事钢
丝绳生产工艺设计研究。万方数据
【文章编号】1007-9467(2017)06-0101-03
以视为扭矩，将捻向相同的股的扭矩相加，2种挖向的扭矩和之比越接近1，说明钢丝绳的抗旋转特性越好。这就是阻旋转钢丝绳外层股股数在15~18的原因，通过外层股数的调整，可以很好地控制外层绳股金属面积与内层绳股金属面积之比，最终使外层绳股与内层绳股在扭矩平衡上达到最佳"。计算多层股钢丝绳内外层绳股扭矩达到最佳的平衡状态，至今已非常成熟了。但是，多层股钢丝绳内外层绳股在实际使用过程中要能相互牵制，以达到平衡状态，还要依靠钢丝绳内外层绳股具有良好的接触状态来保证。本文正是针对多层股钢丝绳内外层绳股接触状态展开研究，通过充分的理论分析和实验论证一种新的多层股钢丝绳生产工艺，并取得了良好的效果。 2多层股钢丝绳绳径控制的重要意义
从设计角度控制绳径，其中最核心的是是否需要考虑压下量问题：(1)如果考虑压下量问题，压下量设计为多少比较合理；(2)如果从设计就不考虑压下量间题，但实际生产不可能不压紧，压紧就有一定的压下量，这样生产出来的钢丝绳直径是否会出现负公差的情况；(3)建议保持一定压下量，具体压下量保持多少，由生产单位根据生产实际情况测量给出，针对不同结构给出不同的压下量；(4)设计单位根据生产单位给
