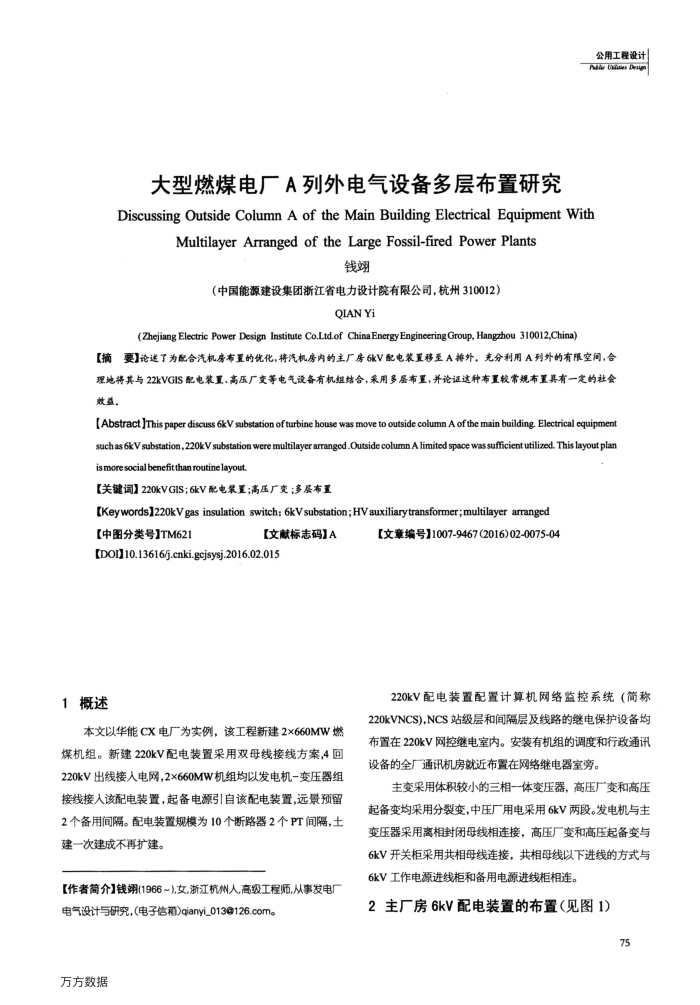

大型燃煤电厂A列外电气设备多层布置研究
公用工程设计 AMiar Caiues Druig
Discussing Outside Column A of the Main Building Electrical Equipment With
Multilayer Arranged of the Large Fossil-fired Power Plants
钱翊
（中国能源建设集团浙江省电力设计院有限公司，杭州310012）
以NVIO
(Zhejiang Electric Power Design Institute Co.Ltd.of ChinaEnergy Engineering Group, Hangzhou 310012,China)
【摘要】论速了为配合汽机房布置的优化，将汽机房内的主厂房6kV配电装置移至A排外，完分利用A列外的有限空间，合理地将其与22kVGIS配电装置、高压厂变等电气设备有机组结合，采用多层布置，并论证这种布置较常规市置具有一定的社会效益，
[Abstract )This paper discuss 6kV substation ofturbine house was move to outside column A of the main building, Electrical equipment suchas 6kVsubstation,220kV substation were multilayer arranged.Outside columnAlimited space was sufficient utilized. This layout plar is moresocial benefitthan routinelayout
【关键词】220kVGIS；6kV配电装置；高压厂变；多层布置
[Keywords]220kV gas insulation switch; 6kV substation;HV auxiliarytransformer;multilayer arranged
【中图分类号]TM621
【文献标志码】A
[DO]10.13616]j.cnki.gcjsysj.2016.02.015
1概述
本文以华能CX电厂为实例，该工程新建2x660MW燃煤机组。新建220kV配电装置采用双母线接线方案，4回 220kV出线接人电网，2x660MW机组均以发电机-变压器组接线接人该配电装置，起备电源引自该配电装置，远景预留 2个备用间隔。配电装置规模为10个断路器2个PT间隔，土建一次建成不再扩建。
【作者简介】钱翊(1966~),女,浙江杭州人高级工程师.从事发电厂
电气设计与研究，（电子信箱）qianyi_013@126.com。万方数据
【文章编号】1007-9467(2016)02-0075-04
220kV配电装置配置计算机网络监控系统（简称 220kVNCS)，NCS站级层和间隔层及线路的继电保护设备均布置在220kV网控继电室内。安装有机组的调度和行政通讯设备的全广通讯机房就近布置在网络继电器室旁。
主变采用体积较小的三相一体变压器，高压厂变和高压起备变均采用分裂变，中压厂用电采用6kV两段。发电机与主变压器采用离相封闭母线相连接，高压厂变和高压起备变与 6kV开关柜采用共相母线连接，共相母线以下进线的方式与 6kV工作电源进线柜和备用电源进线柜相连。
2主厂房6kV配电装置的布置（见图1）
75
