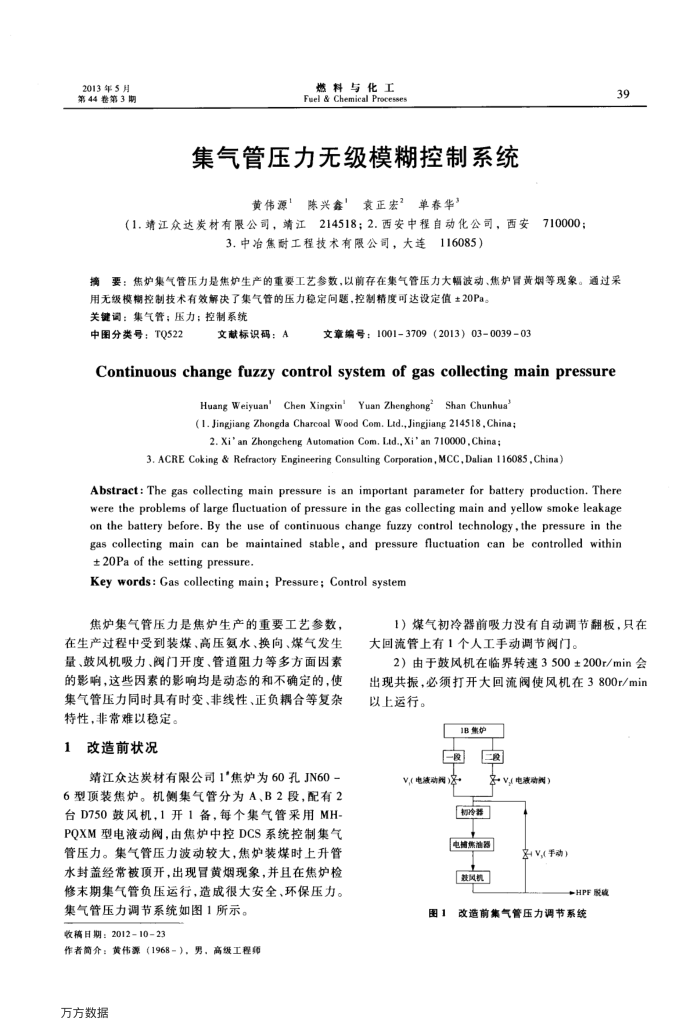

2013年5月第44卷第3期
燃料与化工 Fuel & Chemical Processe:
集气管压力无级模糊控制系统
陈兴鑫衰正宏？单春华”
黄伟源，
（1.靖江众达炭材有限公司，靖江214518；2.西安中程自动化公司，西安
116085)
3.中冶焦耐工程技术有限公司，大连
710000：
39
要：焦炉集气管压力是焦炉生产的重要工艺参数，以前存在集气管压力大幅波动、焦炉冒黄烟等现象。通过采摘
用无级模糊控制技术有效解决了集气管的压力稳定问题，控制精度可达设定值+20Pa。关键调：集气管：压力：控制系统
中图分类号：TQ522
文献标识码：A
文章编号：10013709（2013）03-0039-03
Continuouschangefuzzycontrolsystemofgascollectingmainpressure
Huang Weiyuan'Chen Xingxin'Yuan ZhenghongShan Chunhua(1. Jingjiang Zhongda Charcoal Wood Com. Ltd.,Jingjiang 214518, China; 2. Xi' an Zhongcheng Automation Com, Lid., Xi' an 710000, China;
3. ACRE Coking & Refractory Engineering Consulting Corporation,MCC,Dalian 116085,China)
Abstract: The gas collecting main pressure is an important parameter for battery production. There were the problems of large fluctuation of pressure in the gas collecting main and yellow smoke leakage on the battery before. By the use of continuous change fuzzy control technology,the pressure in the gas collecting main can be maintained stable, and pressure fluctuation can be controlled within ±20Pa of the setting pressure.
Key words: Gas collecting main; Pressure; Control system
焦炉集气管压力是焦炉生产的重要工艺参数，在生产过程中受到装煤、高压氨水、换向、煤气发生量、鼓风机吸力、朗门开度、管道阻力等多方面因素的影响，这些因素的影响均是动态的和不确定的，使集气管压力同时具有时变、非线性、正负耦合等复杂
特性，非常难以稳定。 1
改造前状况
靖江众达炭材有限公司1"焦炉为60孔JN60-
6型顶装焦炉。机侧集气管分为A、B2段，配有2 台D750鼓风机，1开1备，每个集气管采用MH-PQXM型电液动阀，由焦炉中控DCS系统控制集气管压力。集气管压力波动较大，焦炉装煤时上升管水封盖经常被顶开，出现冒黄烟现象，并且在焦炉检修末期集气管负压运行，造成很大安全、环保压力。
集气管压力调节系统如图1所示。收稿日期：2012-1023
作者简介：黄伟源（1968－），男，高级工程师万方数据
1）煤气初冷器前吸力没有自动调节翻板，只在大回流管上有1个人工手动调节阀门。
2）由于鼓风机在临界转速3500±200r/min会出现共振，必须打开大回流阀使风机在3800r/min 以上运行。
1B黛炉
段
V(电滤动阀）文+
段
V(电液动网）
冷器电描焦油器
文V,(手动）
双风机
HPF服玻
改造前集气管压力调节系统
图1
